一、項目背景與核心痛點

某國內頭部 3C電子代工廠專注智能手機、智能穿戴設備核心部件生產，其 PCB分板機產線承擔著手機主板、智能手表主板等精密元器件的切割加工任務，是整機裝配前的關鍵工序。該產線采用EtherCAT總線架構，核心控制單元由EtherCAT主控制器與 2臺高精度EtherCAT伺服電機組成，其中1臺伺服電機負責分板刀頭的高速往復移動，另1臺控制PCB定位平臺的精準對位，分板精度直接決定產品良率。

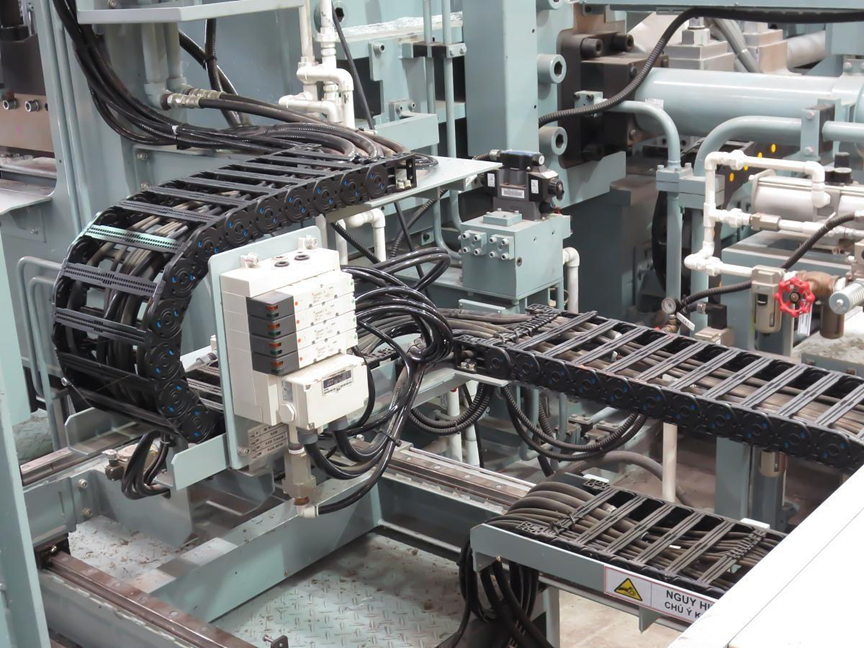

隨著消費電子市場迭代加速，客戶訂單呈現 “多品種、小批量” 特點，產線需每月兼容 5-8種不同尺寸的 PCB產品，小至 15mm×20mm的智能手表主板，大至 180mm×220mm的平板主板。原有有線 EtherCAT連接方案逐漸暴露出明顯短板：一是刀頭與定位平臺頻繁調整位置時，線纜長期拖拽、彎折導致接口松動，分板精度出現 ±0.03mm的偏差，直接造成次品率高達 2%，每月?lián)p失超 10萬元；二是每次產品換型需拆卸、重新布線，單條產線換型時間長達 1小時，嚴重影響生產效率；三是車間內粉塵較多，有線接口易積塵氧化，導致設備平均無故障運行時長僅 15天，運維人員需頻繁停機檢修，進一步壓縮產能。

二、方案落地：EtherCAT轉無線拓撲實現

針對產線痛點，項目團隊經過技術調研與測試，最終采用工業級EtherCAT 轉無線解決方案，核心圍繞 “協議無損轉換、低延遲無線傳輸、抗干擾適配” 三大核心需求設計：

硬件選型與拓撲架構

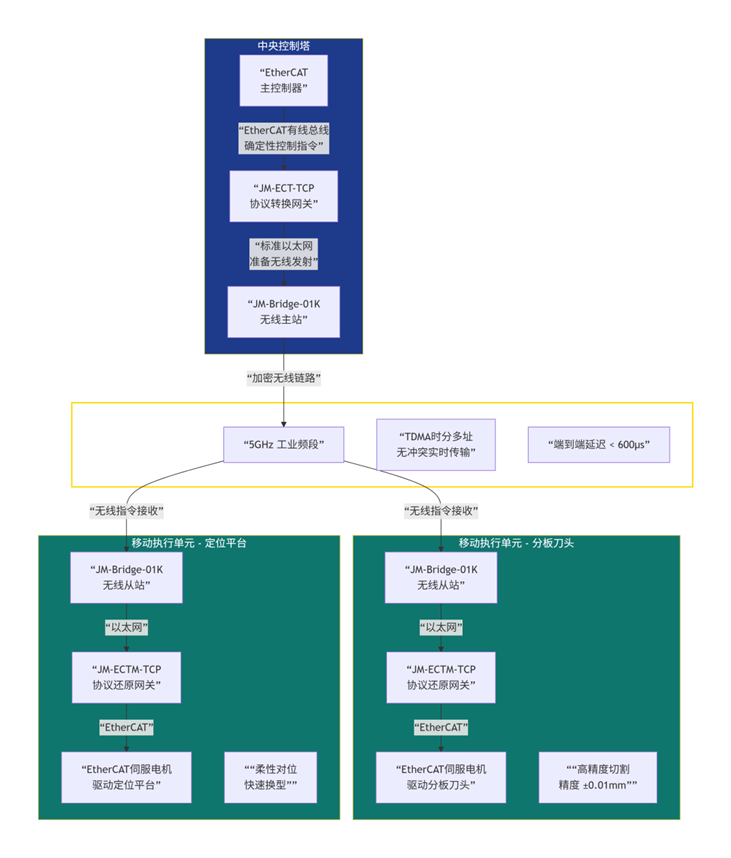

主站端采用 “EtherCAT控制器→網關→無線終端” 的連接方式：EtherCAT控制器作為主站發出控制指令，通過 EtherCAT總線傳輸至網關，該網關將 EtherCAT協議無縫轉換為以太網信號，再通過網線接入 工業無線終端；從站端為 2臺EtherCAT 伺服電機分別配置 “從站網關 +無線終端”，從站網關接收無線信號后，將以太網信號還原為EtherCAT協議，驅動伺服電機執行動作。整套硬件均采用工業級設計，支持 - 40℃~85℃寬溫工作，適配車間復雜環境。

無線鏈路優化配置

考慮到車間內機床、變頻器等設備產生的電磁干擾，無線鏈路選用 5G工業頻段，該頻段信號穿透力強、抗干擾能力突出，有效避免了 2.4G頻段的信號擁堵問題。同時，無線終端開啟 “EtherCAT實時模式”，通過 TDMA（時分多址）調度機制分配傳輸時隙，避免多設備數據沖突，保障控制指令傳輸?shù)膶崟r性與穩定性。此外，配置信號強度監測功能，當信號低于-75dBm時自動報警，便于運維人員及時調整設備位置，確保無線鏈路穩定。

實施部署細節

項目部署階段僅用 1天完成：先將主站端網關模塊與EtherCAT控制器調試配對，完成協議轉換參數配置；再為 2臺伺服電機分別安裝從站網關與無線終端，通過專用配置軟件完成主從站無線配對，無需修改原有控制器程序；最后進行信號測試與精度校準，確保刀頭與定位平臺的控制指令傳輸延遲滿足要求。

三、場景應用價值與效果驗證

方案落地后，經過 3個月的穩定運行，產線各項指標顯著改善，實現了 “精度提升、效率翻倍、運維減負” 的核心目標：

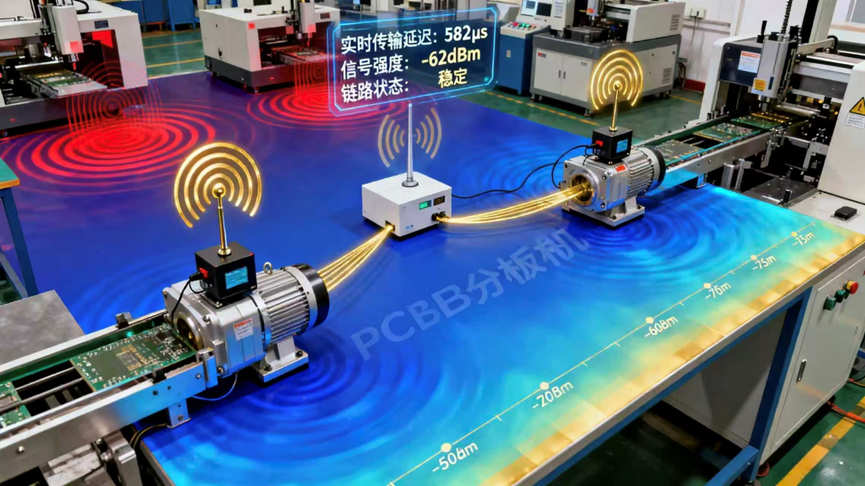

分板精度與良率大幅提升：無線傳輸延遲穩定在 600μs以內，完全滿足EtherCAT總線≤1ms的實時性要求，分板精度從原來的 ±0.03mm提升至 ±0.01mm，次品率降至 0.5%，每月減少損失約 8.5萬元；

換型效率顯著優化：設備位置調整無需拆卸線纜，僅需通過軟件修改參數，換型時間從 1小時縮短至 15分鐘，單條產線日產能提升 12%，每月可多處理 3000余片 PCB產品；

設備穩定性持續增強：無線數傳模塊方案徹底解決了有線接口積塵氧化問題，設備無故障運行時長從 15天延長至 90天，運維頻次減少 75%，運維成本降低 60%，同時避免了因停機檢修造成的產能損失。

該方案不僅解決了 PCB分板機產線的實際痛點，更適配了消費電子行業 “柔性生產” 的發展趨勢，為多品種、小批量生產模式提供了可靠的工業無線通訊解決方案。
