深入解析 NVMFS024N06C：高性能單通道 N 溝道 MOSFET

作為一名電子工程師，在設計電路時，選擇合適的 MOSFET 至關重要。今天我們就來詳細探討 ON Semiconductor 推出的 NVMFS024N06C 單通道 N 溝道 MOSFET，看看它有哪些特性和優勢。

文件下載：onsemi NVMFS024N06C單N溝道功率MOSFET.pdf

產品概述

NVMFS024N06C 是一款專為緊湊型設計打造的 MOSFET，采用 SO - 8 FL 封裝，具有小尺寸（5x6 mm）的特點，能有效節省電路板空間。它的主要參數表現出色，漏源擊穿電壓 V(BR)DSS 為 60 V，最大漏源導通電阻 RDS(ON) 為 22 mΩ（@ 10 V），最大連續漏極電流 ID 可達 25 A。

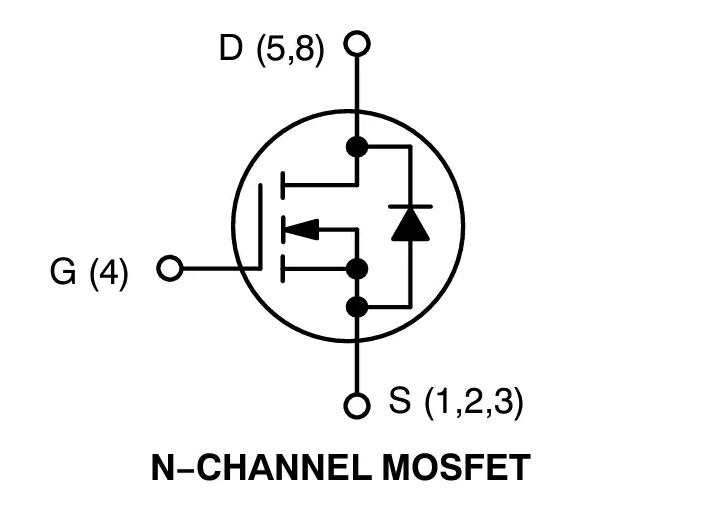

應用電路圖

產品特性

低損耗設計

• 低導通電阻：該 MOSFET 具有低 $R_{DS(on)}$，能夠有效降低導通損耗，提高電路效率。這對于需要長時間連續工作的設備尤為重要，例如電池供電的設備，可以延長電池的使用時間。
• 低柵極電荷和電容：低 $Q_{G}$ 和電容特性可減少驅動損耗，降低對驅動電路的要求，同時也有助于提高開關速度，減少開關過程中的能量損耗。

可制造性與環保性

• 可焊性選項：NVMFWS024N06C 提供了可焊?jìng)?cè)翼選項（Wettable Flank Option），這有助于增強光學檢測效果，提高生產過程中的質量控制。
• 符合標準：通過了 AEC?Q101 認證，具備 PPAP 能力，并且是無鉛、無鹵素/BFR 且符合 RoHS 標準的產品，滿足環保要求和汽車級應用的可靠性標準。

應用領域

NVMFS024N06C 的出色性能使其在多個領域都有廣泛的應用：

• 電動工具：在電動工具中，需要高效的功率轉換和精確的控制。該 MOSFET 的低導通電阻和高電流承載能力，能夠滿足電動工具對功率和效率的要求，減少發熱，提高工具的使用壽命。
• 電池驅動的吸塵器：對于電池供電的設備，節能是關鍵。NVMFS024N06C 的低損耗特性有助于延長電池續航時間，同時小尺寸封裝適合吸塵器的緊湊設計。
• 無人機/無人機：無人機對重量和空間要求極高，NVMFS024N06C 的小尺寸和高性能能夠在有限的空間內實現高效的功率管理，提高無人機的飛行性能和穩定性。
• 電池管理系統（BMS）/儲能：在 BMS 中，需要精確控制電池的充放電過程，該 MOSFET 可以提供穩定的開關性能和低損耗，確保電池的安全和高效使用。
• 家庭自動化：家庭自動化設備通常需要長時間穩定運行，NVMFS024N06C 的可靠性和低功耗特性使其成為家庭自動化系統中功率開關的理想選擇。

最大額定值

需要注意的是，整個應用環境會影響熱阻數值，這些數值不是常數，僅在特定條件下有效。同時，超過最大額定值可能會損壞器件，影響其功能和可靠性。

電氣特性

截止特性

• 漏源擊穿電壓（V(BR)DSS）：在 VGs = 0V，ID = 250μA 時，典型值為 60 V，這表明該 MOSFET 能夠承受較高的反向電壓。
• 零柵壓漏極電流（Ioss）：在 TJ = 25°C，VGs = 0V，VDS = 60V 時，最大值為 10μA；在 TJ = 125°C 時，最大值為 250μA，體現了其良好的截止?fàn)顟B(tài)性能。

導通特性

• 柵極閾值電壓（VGs(TH)）：在 VS = VDS，ID = 20A 時，最小值為 2.0 V，最大值為 4.0 V，這決定了 MOSFET 開始導通的柵源電壓范圍。
• 漏源導通電阻（RDS(on)）：在 VGs = 10V，ID = 3A 時，典型值為 18.3 mΩ，最大值為 22 mΩ，低導通電阻有助于降低導通損耗。

電荷和電容特性

• 輸入電容（Ciss）：在 VGs = 0V，f = 1MHz，VDS = 30V 時，典型值為 333 pF，輸入電容影響 MOSFET 的驅動速度。
• 總柵極電荷（QG(TOT)）：在 VGs = 10V，VDS = 48 V，ID = 3A 時，典型值為 5.7 nC，總柵極電荷與驅動功率和開關速度有關。

開關特性

開關特性在 VGs = 10V 條件下測試，如開啟延遲時間（td(ON)）典型值為 6.6 ns，上升時間典型值為 1.3 ns 等，這些參數反映了 MOSFET 的開關速度和性能。

漏源二極管特性

• 正向二極管電壓（VSD）：在 TJ = 25°C，VGS = 0V，IS = 3A 時，典型值為 0.66 V，最大值為 0.8 V；在 TJ = 125°C 時，最大值為 1.2 V，體現了體二極管的正向?qū)ㄌ匦浴?/li>
• 反向恢復時間（tRR）：典型值為 23 ns，反向恢復時間影響 MOSFET 在開關過程中的損耗和效率。

典型特性曲線

文檔中提供了多個典型特性曲線，如導通區域特性、轉移特性、導通電阻與柵源電壓關系、導通電阻隨溫度變化、電容變化、柵源電壓與總電荷關系等曲線。這些曲線可以幫助工程師更直觀地了解 MOSFET 在不同工作條件下的性能，從而更好地進行電路設計和優化。例如，通過導通電阻隨溫度變化曲線，工程師可以預測在不同溫度環境下 MOSFET 的導通損耗，進而采取相應的散熱措施。

器件訂購信息

在選擇器件時，工程師可以根據具體的應用需求和生產要求選擇合適的型號。如果對光學檢測有較高要求，可以選擇具有可焊?jìng)?cè)翼的 NVMFWS024NO6CT1G。

機械尺寸和封裝信息

NVMFS024N06C 采用 DFN5 5x6, 1.27P（SO - 8FL）封裝，文檔中詳細給出了封裝的機械尺寸和引腳定義。了解這些信息對于 PCB 布局和焊接非常重要，工程師需要根據封裝尺寸合理設計電路板，確保器件的正確安裝和電氣連接。同時，要注意封裝的焊接要求和相關注意事項，以保證焊接質量和器件的可靠性。

總結

NVMFS024N06C 是一款性能出色的單通道 N 溝道 MOSFET，具有小尺寸、低損耗、高可靠性等優點，適用于多種應用領域。在設計電路時，工程師需要充分了解其最大額定值、電氣特性、典型特性曲線等參數，根據具體應用需求合理選擇和使用該器件。同時，要注意封裝尺寸和焊接要求，確保電路板的設計和制造質量。大家在實際應用中是否遇到過類似 MOSFET 的選型和使用問題呢？歡迎在評論區分享交流。
