在嵌入式產品開發中，由于線路設計不合理導致的以太網通信異常屢見不鮮；其中，阻抗匹配是大家很容易忽視的一種因素。今天，我們來看一看新的解決方案。

?背景簡介

ZLG致遠電子專注于嵌入式核心板開發二十多年，用戶基于我司核心板設計開發的產品被廣泛應用于儲能、智能交通、電力電子、充電樁等工業場景。在給用戶提供技術支持進行樣機調試的過程中，解決最多的一個問題那就是以太網通信，主要表現的現象有：無法通信、速率低、斷續不穩定等等。在這諸多表象中，阻抗不匹配導致的網絡通信異常是最常見的一種。那么，我們應該怎么去提前規避或者解決它呢？接下來我們將進行相關介紹。

?阻抗匹配的定義

阻抗匹配是指在電子電路、通信系統或電磁傳輸中，通過調整電路或系統中相關部件的阻抗參數，使負載阻抗與信號源（或傳輸線）的輸出阻抗達到特定匹配關系（通常為相等或共軛相等），以實現能量（或信號）高效傳輸、減少信號反射損耗的技術手段。

?解決方法

解決主要可以從兩大類去看：

1. 在交流電路中，若信號源內阻為 Zs=Rs+jXs，負載阻抗為 ZL=RL+jXL，當 ZL=Zs?（即 RL=Rs 且 XL=?Xs）時，負載可獲得最大有功功率，這是高頻電路中最常用的匹配方式。

2. 在直流電路中，通常要求負載電阻等于信號源內阻（RL=Rs），此時可實現最大功率傳輸（忽略電抗影響）。

常用的實踐做法有：

• PCB Layout做等長走線；
• 避免在信號線上打過孔；
• 避免信號線分叉走線；
• 避免90度走線；
• 參考平面要連續等等

通過以上規范設計，基本可以確保信號的連續、完整和一致性，從而提高通信的穩定可靠。

?網口方案

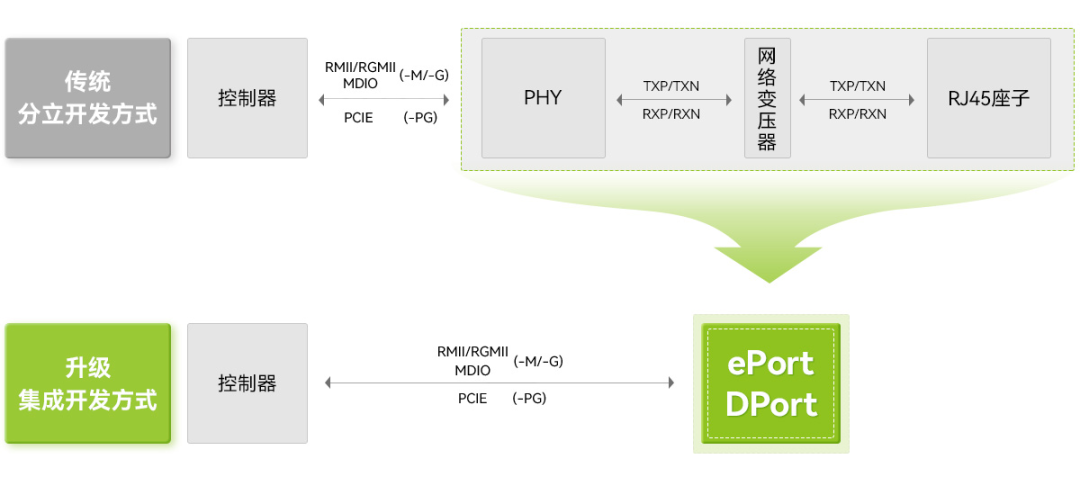

為了降低硬件開發工程師在以太網設計中的難度，ZLG致遠電子自主研發了ePort系列網口模塊。該模塊集成度高，一個小小的RJ45座子就把信號燈、網絡變壓器和PHY芯片等囊括其中，大大減少了研發工程師對以太網電路的設計難度，避免多次打板，縮短項目開發周期。

在數字通信時代里，以太網接口的穩定性至關重要。通過合理的PCB Layout設計，可以有效避免信號反射和阻抗不匹配等通信問題。ZLG致遠電子的自主研發的ePort系列網口模塊，為硬件開發工程師提供了一個高效、可靠的以太網解決方案，大大簡化了以太網接口的設計過程，助力您的產品上市速度。這么好的產品，您還在等什么呢？趕緊用起來吧！
