在電子工程師的工具箱中，模數轉換器（ADC）是至關重要的組件，它能將模擬信號轉換為數字信號，為后續的數字處理提供基礎。今天，我們要深入探討一款來自德州儀器（Texas Instruments）的高性能ADC——ADS5541，看看它有哪些特性、應用場景以及在設計中需要注意的要點。

文件下載：ads5541.pdf

一、ADS5541概述

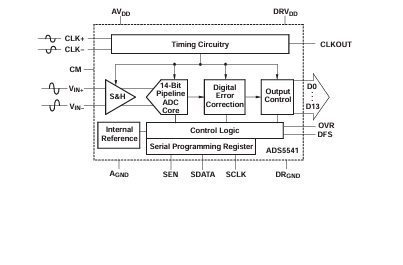

ADS5541是一款14位、105MSPS的模數轉換器，專為對速度和動態性能有高要求的應用而設計。它集成了高帶寬線性采樣保持級（S&H）和內部參考，在3.3V單電源電壓下，模擬功耗僅為571mW，有助于提高系統集成密度。其輸出為并行CMOS兼容輸出，能與常見邏輯無縫接口。

二、關鍵特性

（一）高精度與高速度

• 分辨率：14位分辨率，能提供更精確的數字輸出，滿足對信號精度要求較高的應用。
• 采樣率：高達105MSPS的采樣率，可快速采集模擬信號，適用于高速信號處理場景。

（二）出色的動態性能

• 高SNR：在100MHz輸入頻率下，SNR可達72dBFS，能有效抑制噪聲，提高信號質量。
• 高SFDR：同樣在100MHz輸入頻率下，SFDR為86dBc，減少了雜散信號的干擾。

（三）其他特性

• 輸入電壓：2.3VPP的差分輸入電壓，適應多種信號幅度。
• 內部參考：內置電壓參考，簡化了系統設計。
• 單電源供電：3.3V單電源電壓，降低了電源設計的復雜度。

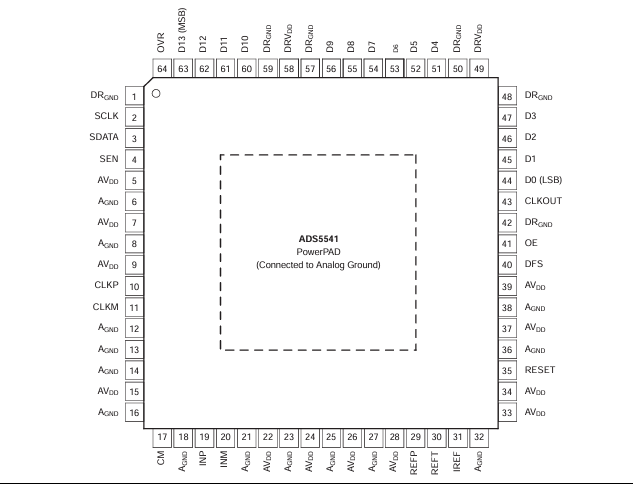

• 封裝形式：采用TQFP - 64 PowerPAD?封裝，具有良好的散熱性能。
• 引腳兼容：與ADS5500、ADS5542等多款產品引腳兼容，方便進行產品升級和替換。
• 推薦運放：推薦使用OPA695、OPA847等運放，為輸入信號的處理提供了更多選擇。

三、應用場景

（一）無線通信

在無線通信領域，ADS5541可用于通信接收機和基站基礎設施，幫助處理高速、高精度的信號，提高通信質量。

（二）測試與測量

在測試和測量儀器中，其高精度和高速度的特性能夠準確采集和處理各種信號，滿足測試需求。

（三）雷達與紅外

在雷達和紅外系統中，ADS5541可用于信號的采集和處理，為目標檢測和識別提供支持。

（四）醫療設備

在視頻和成像醫療設備中，它能幫助采集和處理圖像信號，提高醫療診斷的準確性。

（五）軍事設備

軍事設備對性能和可靠性要求極高，ADS5541的高性能和穩定性使其在軍事領域也有廣泛應用。

四、電氣特性

（一）模擬輸入特性

• 差分輸入范圍：2.3VPP，確定了可輸入的信號幅度范圍。
• 差分輸入阻抗：約6.6kΩ，影響信號的傳輸和匹配。
• 差分輸入電容：約4pF，對高頻信號的影響需要考慮。
• 模擬輸入帶寬：在源阻抗為500Ω時，可達750MHz，適用于高頻信號采集。

（二）內部參考電壓

• 參考底部電壓（VREFM）：0.95V
• 參考頂部電壓（VREFP）：2.1V
• 參考誤差：±0.9%，保證了參考電壓的準確性。

（三）動態特性

• SNR：在不同輸入頻率下有不同表現，如在100MHz輸入頻率下為72dBFS。
• SFDR：同樣在不同輸入頻率下有不同值，100MHz時為86dBc。
• ENOB：在55MHz輸入頻率下約為11.7位，反映了轉換器的實際性能。

（四）功耗特性

• 總電源電流：在輸入頻率為55MHz時，約為250mA。
• 模擬電源電流：約為185mA。
• 輸出緩沖電源電流：約為65mA。
• 功耗：模擬部分約為571mW，輸出緩沖部分在有10pF負載時約為215mW。

五、設計要點

（一）輸入配置

• 差分輸入：ADS5541采用差分輸入，能提供更高的交流性能和輸入帶寬。輸入信號需圍繞內部電路的共模電平（CM）進行偏置，每個輸入的最大差分信號為1.15VPP，總差分輸入信號擺幅為2.3VPP。
• 驅動電路：可使用單端運算放大器與RF變壓器組合，或差分輸入/輸出放大器來驅動輸入。使用單端運放時，推薦采用三放大器電路以減少偶次諧波；對于高頻輸入，可使用RF增益塊放大器驅動變壓器。同時，要注意保持輸入線路的電氣對稱性，減少性能下降。

（二）電源供應

• 電源順序：優先順序是先給AVDD上電，再給DRVDD上電；同時上電也是可行的。如果DRVDD先上電，AVDD必須在10ms內上電。
• 電源濾波：為了保證電源的穩定性，需要對電源進行濾波處理，減少電源噪聲對ADC性能的影響。

（三）時鐘輸入

• 時鐘類型：可以使用差分時鐘信號或單端時鐘輸入，性能差異不大。差分時鐘能減少共模噪聲的影響。
• 時鐘參數：推薦使用低抖動的時鐘源，時鐘幅度為1 - 3VPP，占空比為50%。帶通濾波可幫助產生50%占空比的時鐘并減少抖動，增大正弦時鐘的幅度可進一步改善時鐘抖動。

（四）輸出配置

• 輸出格式：可通過設置DFS引腳選擇兩種輸出格式（直偏移二進制或二進制補碼）和兩種輸出時鐘極性（上升沿或下降沿鎖存輸出數據）。
• 輸出使能：OE引腳用于控制輸出是否進入高阻態。
• 輸出負載：要確保所有輸出線路（包括CLKOUT）的負載與D4引腳的負載相近，以保持輸出擺率的一致性，減少輸出時序?qū)﹄娫措妷夯驕囟鹊拿舾行浴?/li>

（五）串行編程接口

ADS5541通過三線接口進行編程，內部寄存器可設置不同的工作模式。上電后，需通過RESET引腳施加至少2μs的高脈沖來復位寄存器；若不使用硬件RESET功能，則需通過串行編程接口寫入默認值。

六、封裝與散熱

ADS5541采用PowerPAD封裝，這是一種熱增強型標準尺寸IC封裝，能有效消除傳統散熱片和散熱塊的使用。其底部的散熱墊可直接焊接到PCB上，利用PCB作為散熱片，降低了熱阻，提高了散熱效率。在組裝過程中，需要注意PCB的蝕刻圖案、散熱孔的設置以及焊接工藝等，以確保良好的散熱性能。

七、總結

ADS5541是一款性能卓越的模數轉換器，具有高精度、高速度、出色的動態性能和低功耗等優點，適用于多種應用場景。在設計過程中，工程師需要充分考慮輸入配置、電源供應、時鐘輸入、輸出配置、串行編程接口以及封裝散熱等方面的要點，以確保ADS5541能夠發揮出最佳性能。希望本文能為電子工程師在使用ADS5541進行設計時提供有價值的參考。
