應用 I HDMI接口防護方案
一、應用背景
HDMI接口（又稱高清多媒體接口）是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。廣泛用于機頂盒、DVD播放器、電視、計算機、數字音響等設備。HDMI可以同時發送音頻和視頻信號（即兩種信號采用一條線材），使得結構變小了，這會導致其更容易受到擊穿效應而損壞。為了確保端口的性能，需采取對應的接口防護方案，對接口進行保護。
特點
1、HDMI接口需要支持熱插拔；
2、HDMI接口傳輸速率較高；
3、HDMI接口芯片脆弱，易靜電損壞。
二、防護方案
產品推薦：

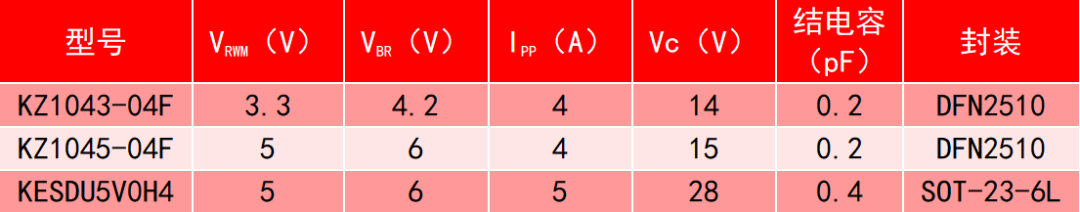

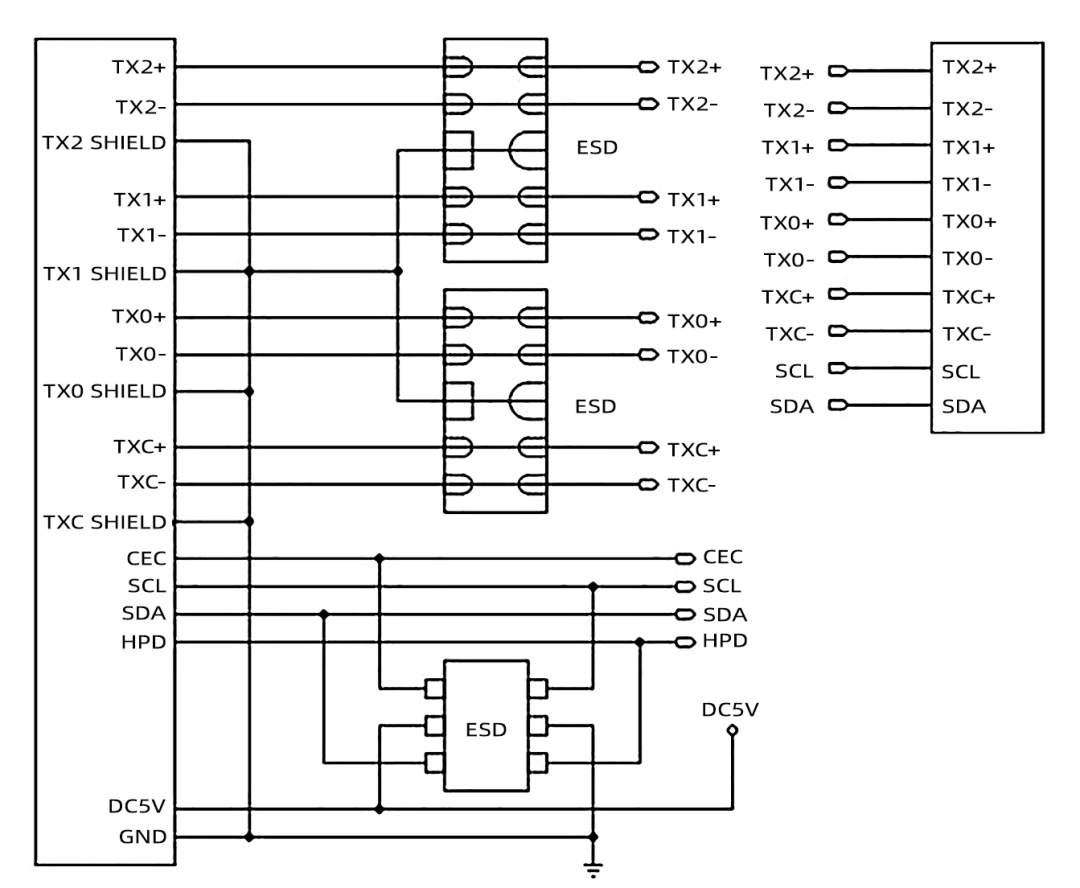

ESD靜電浪涌保護
三、方案應用
1、筆記本電腦、臺式電腦
2、機頂盒、移動手持設備
3、其他含HDMI端口設備
