Onsemi NTMFSC006N12MC MOSFET：高效電源管理的理想之選

在電子工程師的日常工作中，選擇合適的功率MOSFET是實現高效電源管理和電路設計的關鍵。今天，我們就來深入探討Onsemi公司的NTMFSC006N12MC MOSFET，看看它有哪些獨特的特性和優勢。

文件下載：onsemi NTMFSC006N雙路Cool N溝道功率MOSFET.pdf

產品概述

NTMFSC006N12MC是一款采用先進雙散熱封裝的N溝道功率MOSFET，適用于多種電源管理應用。其額定電壓為120V，導通電阻低至6.1mΩ，連續漏極電流可達92A，具備出色的電氣性能。

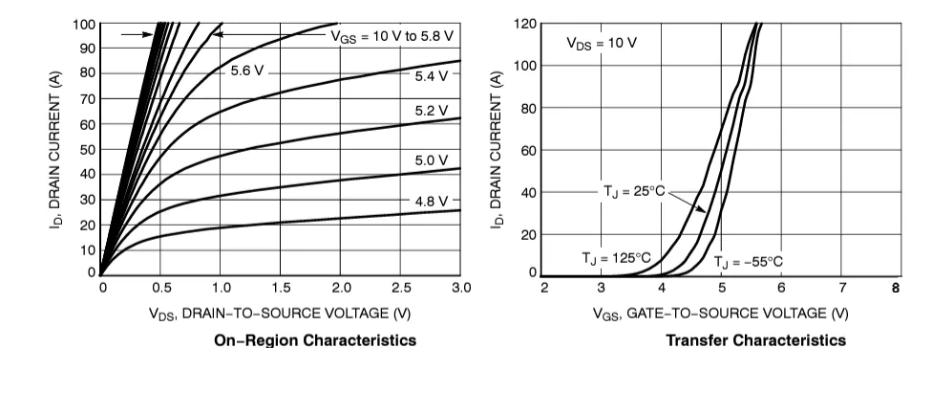

典型特性圖

產品特性

先進的雙散熱封裝

這種封裝設計能夠?qū)崿F(xiàn)雙面散熱，有效降低器件的工作溫度，提高散熱效率，從而提升系統的可靠性和穩定性。在高功率應用中，良好的散熱性能是確保器件正常工作的關鍵因素。

超低導通電阻

低導通電阻意味著在導通狀態下，MOSFET的功率損耗更小，能夠有效提高電源轉換效率，減少能量損失。這對于追求高效節能的電子設備來說尤為重要。

MSL1穩健封裝設計

MSL1（濕度敏感度等級1）表示該封裝具有良好的防潮性能，能夠在不同的環境條件下保持穩定的性能，減少因濕度引起的故障和失效。

典型應用

初級DC - DC FET

在DC - DC轉換器中，NTMFSC006N12MC可作為初級開關管，實現高效的電壓轉換。其低導通電阻和快速開關特性有助于提高轉換器的效率和響應速度。

同步整流

在同步整流應用中，該MOSFET能夠替代傳統的二極管整流器，降低整流損耗，提高電源效率。同步整流技術在現代電源設計中得到了廣泛應用，能夠顯著提升電源的性能。

DC - DC轉換

NTMFSC006N12MC適用于各種DC - DC轉換電路，如降壓轉換器、升壓轉換器等，為電子設備提供穩定的電源。

電氣特性

最大額定值

需要注意的是，超過最大額定值可能會損壞器件，影響其功能和可靠性。

電氣特性參數

在不同的測試條件下，該MOSFET還具有一系列重要的電氣特性參數，如漏源擊穿電壓、零柵壓漏極電流、柵源泄漏電流、柵極閾值電壓、導通電阻等。這些參數對于評估MOSFET的性能和選擇合適的工作條件至關重要。

熱阻特性

需要注意的是，熱阻會受到整個應用環境的影響，并非恒定值，僅在特定條件下有效。

典型特性曲線

文檔中還提供了一系列典型特性曲線，如傳輸特性、導通電阻與漏極電流和柵極電壓的關系、導通電阻隨溫度的變化、電容變化、柵源和漏源電壓與總電荷的關系、電阻性開關時間隨柵極電阻的變化、二極管正向電壓與電流的關系、安全工作區、雪崩峰值電流與時間的關系以及熱特性曲線等。這些曲線能夠幫助工程師更好地了解MOSFET在不同工作條件下的性能表現，為電路設計提供參考。

機械尺寸和封裝信息

該MOSFET采用DFN8 5x6.15封裝，文檔詳細給出了封裝的機械尺寸和公差要求，以及引腳排列和標記信息。在進行PCB設計時，準確的封裝尺寸和引腳布局是確保器件正確安裝和焊接的關鍵。

總結

Onsemi的NTMFSC006N12MC MOSFET憑借其先進的雙散熱封裝、超低導通電阻和穩健的封裝設計，在電源管理應用中具有出色的性能表現。其豐富的電氣特性和典型特性曲線為工程師提供了全面的設計參考。在實際應用中，工程師需要根據具體的電路要求和工作條件，合理選擇和使用該MOSFET，以實現高效、可靠的電源管理。

你在使用MOSFET進行電路設計時，是否遇到過散熱或效率方面的問題？你是如何解決的呢？歡迎在評論區分享你的經驗和見解。
