onsemi NCS7041/NCV7041電流檢測放大器：特性、應用與設計要點

在電子工程師的日常設計工作中，電流檢測是一個常見且關鍵的環節。onsemi推出的NCS7041和NCV7041電流檢測放大器，以其出色的性能和廣泛的應用場景，成為了眾多工程師的選擇。今天，我們就來深入了解一下這兩款放大器。

文件下載：NCx7040，NCx7041數據表.pdf

產品概述

NCS7041和NCV7041是高壓、高分辨率的電流檢測放大器。它們具有14、20、50和100 V/V的增益選項，在整個溫度范圍內的最大增益誤差為±0.3%。每部分由前置放大器和緩沖器組成，可通過A1和A2引腳訪問輸出和輸入，用于中間濾波網絡或修改增益。其共模輸入電壓范圍寬，從 -6 V到80 V，NCS7041能夠在各種應用中對檢測電阻進行單向或雙向電流測量。帶有NCV前綴的產品為汽車級選項，所有版本均在 -40°C至150°C的擴展工作溫度范圍內進行了規格定義。

產品特性

電氣性能

• 增益帶寬：達到100 kHz，能夠滿足一定頻率范圍內的信號處理需求。
• 輸入失調電壓：最大為±300 μV，且輸入失調電壓隨溫度的漂移最大為±3 μV/°C，保證了在不同溫度環境下的測量精度。
• 增益誤差：最大為±0.3%，提供了高精度的電流檢測能力。
• 靜態電流：典型值為1.5 mA，功耗相對較低，適合對功耗有要求的應用場景。
• 電源電壓：工作范圍為3 V至5.5 V，具有較寬的電源適應性。
• 共模抑制比（CMRR）：最小為85 dB，能夠有效抑制共模信號的干擾。
• 電源抑制比（PSRR）：最小為75 dB，減少了電源波動對輸出的影響。

封裝與引腳

該系列產品提供SOIC - 8 NB和Micro8 / MSOP - 8兩種封裝形式，方便不同的應用需求。引腳功能明確，例如 -IN和 +IN為差分輸入引腳，用于連接檢測電阻；OUT為輸出引腳；VREF為電壓參考引腳，可用于偏移輸出電壓等。

應用信息

電流傳感技術

低側傳感

低側傳感看似可以通過簡單的運算放大器電路實現，但NCS7041提供了完整的差分輸入，能夠?qū)崿F(xiàn)準確的分流連接，同時內置的增益網絡具有很高的精度，這是外部電阻難以達到的。不過，低側傳感無法檢測正電源線到地的短路情況。

高側傳感

高側傳感能夠檢測正電源線到地的短路，并且避免在被測負載的接地路徑中增加電阻。因此，在很多應用中，高側傳感更為適用。

單向和雙向操作

NCS7041支持單向和雙向電流傳感。單向電流傳感適用于電源和負載電流監測等應用，此時負載電流始終沿同一方向流動。雙向電流傳感則適用于電池充電和放電等應用，負載電流可以正向或反向流動。在雙向電流傳感中，通常將VREF設置為電源電壓的中間值，當沒有電流測量時，輸出電壓將等于VREF電壓。

電源連接

NCS7041可以連接到它正在監測電流的同一電源，也可以連接到單獨的電源。如果需要檢測負載電源上的短路電流，可能導致負載電源電壓下降到接近零伏，則必須在NCS7041上使用單獨的電源。

VREF引腳連接

在雙向電流傳感中，VREF引腳的連接非常重要。該引腳必須始終連接到低阻抗電路，可以直接連接到任何電壓源或電壓參考，也可以使用電阻分壓器網絡，但需要使用單位增益緩沖電路。

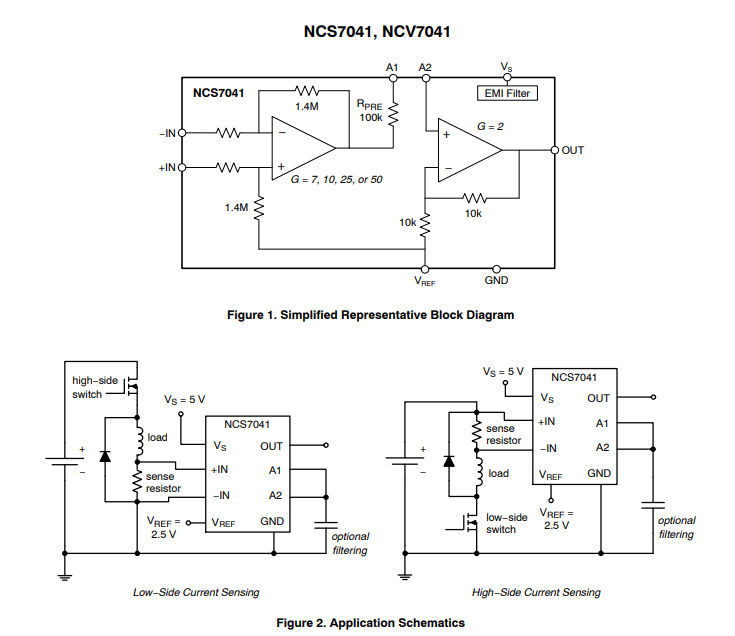

A1和A2引腳的應用

A1是前置放大器輸出，A2是緩沖器輸入。這兩個引腳可以用于調整增益或創建低通濾波器。通過連接A1和A2，并添加外部電阻或電容，可以實現增益的降低、增加以及濾波功能。

設計要點

選擇分流電阻

電流測量的所需精度決定了分流電阻的精度、尺寸和阻值。阻值越大，測量越準確，但會導致更大的電流損耗。為了獲得最準確的測量結果，建議使用四端電流檢測電阻，即采用開爾文傳感技術。

輸入濾波

在某些應用中，可能需要在電流檢測放大器的輸入進行濾波，以消除噪聲或抵消分流電感的影響。但需要注意的是，濾波電阻的增加以及它們之間的電阻失配可能會對增益、CMRR和輸入失調電壓產生不利影響，因此輸入電阻的值應限制在10 Ω或更小。

共模電壓階躍響應

大的共模電壓階躍可能會在輸出端引起瞬態電壓尖峰，對于一些需要處理大共模輸入電壓階躍的應用，如螺線管應用，需要對輸出響應進行全面評估。可以通過添加時間延遲或使用A1和A2引腳進行濾波來解決這個問題。

PCB布局

PCB布局對于電流檢測應用的準確測量至關重要。應保持 +IN和 -IN路徑的對稱性，減少PCB引起的偏移。對于A1和A2引腳，由于其高阻抗特性，需要注意減少寄生電容的影響。

總結

onsemi的NCS7041和NCV7041電流檢測放大器以其出色的性能和靈活的應用方式，為電子工程師在電流檢測設計中提供了可靠的選擇。在實際應用中，我們需要根據具體的需求，合理選擇分流電阻、進行輸入濾波、處理共模電壓階躍響應以及優化PCB布局，以充分發揮其性能優勢。大家在使用過程中有沒有遇到過一些特別的問題呢？歡迎在評論區分享交流。
