在電子設計領域，模數轉換器（ADC）如同橋梁，連接著模擬世界與數字世界。TI的ADS1601作為一款高性能的16位ADC，憑借其高速、低功耗和出色的性能表現，在眾多應用場景中嶄露頭角。今天，我們就來深入了解一下這款A(yù)DC。

文件下載：ads1601.pdf

核心特性：速度與性能的完美結合

高速數據處理

ADS1601的數據速率高達1.25MSPS，帶寬達到615kHz。這意味著它能夠快速準確地將模擬信號轉換為數字信號，滿足高速數據采集的需求。在需要實時處理大量數據的應用中，如聲納系統和振動分析，這種高速處理能力顯得尤為重要。

卓越的性能指標

• 信噪比（SNR）：在輸入頻率為100kHz、-1dBFS時，SNR可達92dB，這表明它能夠在嘈雜的環境中清晰地提取信號，有效減少噪聲干擾。
• 總諧波失真（THD）：在相同條件下，THD低至 -103dB，保證了信號的高保真度，使得輸出的數字信號能夠準確還原輸入的模擬信號。
• 無雜散動態范圍（SFDR）：達到105dB，進一步提升了信號的質量，減少了雜散信號的影響。

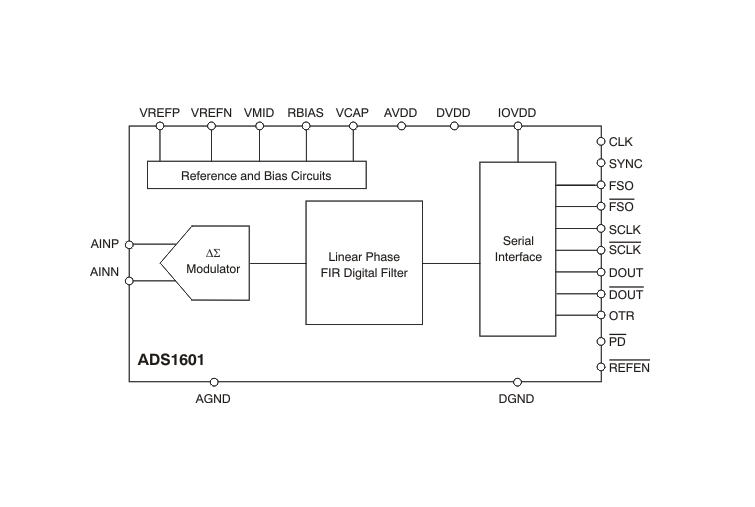

易用性設計

• 高速三線串行接口：可直接連接到TMS320 DSPs，簡化了與數字信號處理器的連接，降低了設計的復雜度。
• 片上數字濾波器：大大簡化了抗混疊要求，減少了外部濾波器的設計和成本。
• 可選擇的片上電壓基準：提供了更大的靈活性，用戶可以根據實際需求選擇內部或外部電壓基準。
• 多芯片同步采樣：支持多個ADS1601同時采樣，適用于多通道數據采集系統。

低功耗優勢

在不同的數據速率下，ADS1601都能保持較低的功耗。在1.25MSPS時，功耗為330mW；在625kSPS時，功耗降至145mW，還具備掉電模式，可進一步降低功耗，延長設備的續航時間。

電氣特性：精準把握每一個細節

模擬輸入特性

ADS1601支持差分輸入，最大差分輸入電壓為±0.94VREF，提供了較寬的輸入范圍。同時，它對共模輸入電壓也有明確的要求，推薦的共模電壓為2.7V，以確保最佳性能。

動態和靜態特性

• 動態特性：在不同的輸入頻率和幅度下，ADS1601的SNR、THD和SFDR等指標都表現出色，能夠滿足各種復雜信號的處理需求。
• 靜態特性：分辨率為16位，無失碼現象，輸入?yún)⒖荚肼暤椭?.5 - 0.75 LSB（rms），積分非線性和差分非線性也控制在較小范圍內，保證了輸出數據的準確性和穩定性。

電源和溫度特性

• 電源要求：模擬電源（AVDD）、數字電源（DVDD）和數字I/O電源（IOVDD）都有明確的電壓范圍要求，并且需要進行適當?shù)呐月?a href="http://www.brongaenegriffin.com/tags/電容/" target="_blank">電容設計，以確保電源的穩定性。
• 溫度范圍：工作溫度范圍為 -40°C 至 +105°C，存儲溫度范圍為 -60°C 至 +150°C，具有較好的溫度適應性，適用于各種惡劣的工作環境。

引腳分配與功能：清晰明了的設計

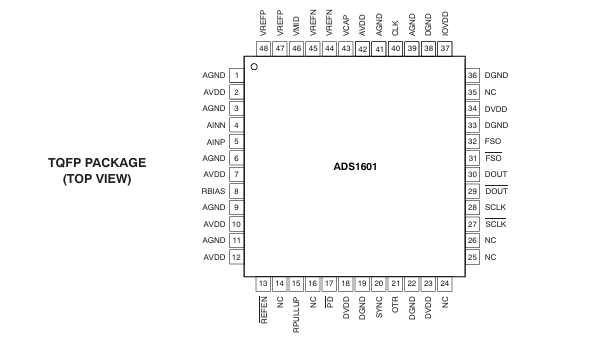

ADS1601的引腳分配合理，每個引腳都有明確的功能。例如，AINP和AINN為模擬輸入引腳，用于連接外部模擬信號；REFEN為內部參考使能引腳，可選擇使用內部或外部電壓基準；SYNC為同步控制輸入引腳，用于多芯片同步采樣；OTR為數字輸出引腳，用于指示模擬輸入信號是否超出范圍。

應用領域：廣泛的適用性

聲納系統

在聲納系統中，需要對水下信號進行高速、高精度的采集和處理。ADS1601的高速數據處理能力和卓越的性能指標，能夠滿足聲納系統對信號采集的要求，幫助工程師準確地獲取水下目標的信息。

振動分析

振動分析常用于機械設備的故障診斷和狀態監測。ADS1601能夠?qū)崟r采集振動信號，并將其轉換為數字信號進行分析，及時發現設備的潛在故障，保障設備的安全運行。

數據采集

在各種數據采集系統中，ADS1601都能發揮重要作用。它可以快速準確地采集模擬信號，并將其轉換為數字信號，為后續的數據處理和分析提供可靠的基礎。

設計要點：確保最佳性能的關鍵

時鐘輸入

ADS1601需要一個高質量的外部時鐘信號，推薦使用晶體時鐘振蕩器作為時鐘源，以確保時鐘的穩定性和低抖動。同時，要注意控制時鐘信號的抖動，避免對SNR性能產生影響。

輸入驅動

外部驅動電路需要能夠提供足夠的電流，以滿足ADS1601內部開關電容的充電需求。建議使用差分驅動電路，并在輸入引腳附近添加適當?shù)碾娙?，以提高線性度和減少噪聲。

參考電壓

參考電壓的穩定性對ADS1601的性能至關重要。無論是使用內部還是外部參考電壓，都需要進行良好的旁路電容設計，以減少電壓波動和噪聲干擾。

電源設計

每個電源引腳都需要進行適當?shù)呐月冯娙菰O(shè)計，以確保電源的穩定性。建議使用陶瓷電容，并將其盡可能靠近電源引腳放置。

布局和布線

在PCB設計中，要注意布局和布線的合理性。關鍵的電容和電阻應盡可能靠近ADS1601的引腳，以減少信號傳輸?shù)难舆t和干擾。同時，要避免高速信號和模擬信號的交叉干擾，確保信號的完整性。

總結

ADS1601作為一款高性能的16位模數轉換器，具有高速、低功耗、出色的性能和易用性等優點。在聲納、振動分析和數據采集等領域有著廣泛的應用前景。在設計過程中，我們需要充分考慮其電氣特性、引腳功能和設計要點，以確保其最佳性能的發揮。希望通過本文的介紹，能夠幫助電子工程師更好地了解和應用ADS1601，為電子設計帶來更多的可能性。
