在電子工程師的日常工作中，高精度模擬 - 數字轉換是許多應用的核心需求。今天，我們就來深入探討一款高性能的四通道設備——ADS1204，它在中高分辨率測量應用中有著出色的表現。

文件下載：ads1204.pdf

一、ADS1204概述

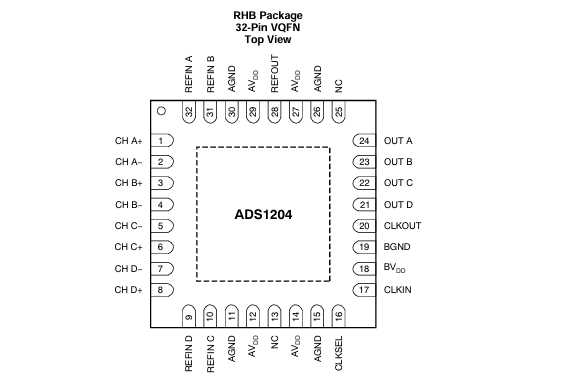

ADS1204是一款四通道、二階CMOS設備，集成了四個ΔΣ調制器，專為中高分辨率的A/D信號轉換而設計。它能夠?qū)崿F(xiàn)從直流到39kHz（濾波器響應 -3dB）的信號轉換，動態范圍超過100dB。該設備采用單5V電源供電，差分輸入非常適合直接連接工業環境中的傳感器。

1.1 關鍵特性

• 高分辨率與線性度：具備16位分辨率和14位線性度，能夠提供精確的測量結果。
• 寬動態范圍：動態范圍高達100dB，可適應不同強度的信號輸入。
• 多通道設計：四個獨立的ΔΣ調制器和輸入?yún)⒖季彌_器，可同時處理多個信號。
• 靈活的時鐘選擇：支持內部20MHz振蕩器和外部時鐘輸入，可根據應用需求進行選擇。
• 寬溫度范圍：工作溫度范圍為 -40°C至 +105°C，適用于各種惡劣環境。

1.2 應用領域

ADS1204的應用非常廣泛，包括但不限于以下幾個方面：

• 電機控制：用于電流測量和反饋控制，確保電機的穩定運行。
• 工業過程控制：對各種工業參數進行精確測量和控制。
• 智能變送器：實現傳感器信號的數字化轉換和傳輸。
• 重量秤：提供高精度的重量測量。
• 色譜分析：用于分析化學物質的成分和含量。
• 便攜式儀器：在電池供電的設備中提供高性能的A/D轉換。

二、技術規格分析

2.1 絕對最大額定值

在使用ADS1204時，必須注意其絕對最大額定值，以確保設備的安全運行。例如，電源電壓的范圍為 -0.3V至6V，模擬輸入電壓和參考輸入電壓相對于AGND的范圍為AGND - 0.3V至AVDD + 0.3V。超過這些額定值可能會導致設備永久性損壞。

2.2 ESD評級

ADS1204的ESD評級為人體模型（HBM）+2000V和帶電設備模型（CDM）+750V。在處理和安裝設備時，必須采取適當?shù)撵o電防護措施，以避免ESD損壞。

2.3 推薦工作條件

為了獲得最佳性能，建議在推薦的工作條件下使用ADS1204。例如，AVDD的電壓范圍為4.75V至5.25V，BVDD的電壓范圍根據邏輯電平的不同而有所變化。外部時鐘頻率的范圍為16MHz至32MHz，但當頻率超過20MHz時，模擬性能可能會下降。

2.4 電氣特性

ADS1204的電氣特性包括分辨率、直流精度、交流精度、電壓參考輸出等方面。例如，其分辨率為16位，積分線性誤差（INL）為±1至 +3 LSB，總諧波失真（THD）在 -40°C至 +105°C的溫度范圍內為 -96dB至 -87dB。這些特性確保了設備在不同條件下的高精度和穩定性。

三、詳細工作原理

3.1 整體架構

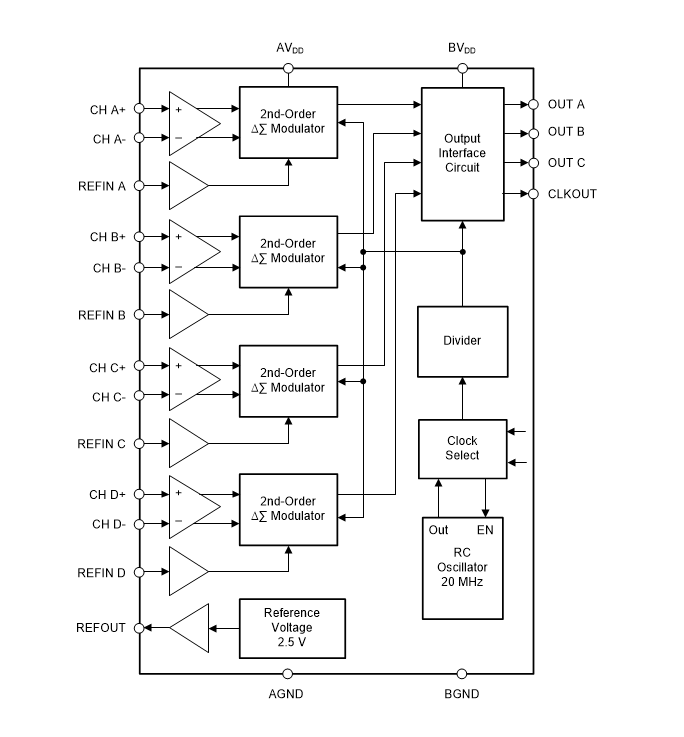

ADS1204的核心是四個ΔΣ調制器，它們將模擬輸入信號轉換為1位的數字輸出流。調制器將量化噪聲轉移到高頻，因此需要在輸出端使用低通數字濾波器來濾除高頻噪聲，并將1位數據流轉換為更高位的數據字。

3.2 模擬輸入階段

模擬輸入采用全差分開關電容架構，具有低系統噪聲、高共模抑制比（100dB）和出色的電源抑制比。輸入阻抗與調制器時鐘頻率有關，在設計時需要考慮輸入信號的源阻抗，以避免增益、線性度和THD的下降。

3.3 調制器工作模式

ADS1204可以在兩種模式下工作：當CLKSEL = 1時，使用內部20MHz時鐘；當CLKSEL = 0時，使用外部時鐘。在兩種模式下，時鐘都會被內部除以2，作為調制器時鐘。調制器的拓?fù)浣Y(jié)構是二階開關電容ΔΣ調制器，通過反饋機制使積分器輸出跟蹤輸入的平均值。

3.4 數字輸出

數字輸出是一個1位的數據流，其時間平均值與模擬輸入電壓成正比。例如，差分輸入為0V時，輸出的高低電平各占50%；差分輸入為2V時，輸出的高電平占80%；差分輸入為 -2V時，輸出的高電平占20%。

四、應用與實現

4.1 濾波器的使用

由于調制器輸出的是位流，需要使用數字濾波器將其轉換為與模擬輸入電壓等效的數字字。sinc3濾波器是一種簡單且有效的濾波器，在16至256的過采樣比范圍內表現良好。在某些應用中，可能需要使用其他類型的濾波器來獲得更好的頻率響應。

4.2 不同濾波器的性能比較

不同類型的濾波器在響應時間和分辨率上存在差異。例如，sinc3濾波器的完全穩定需要三個數據時鐘，而sinc2濾波器只需要兩個數據時鐘。在電機控制應用中，對于過流檢測需要快速響應時間，因此可能需要選擇sinc2濾波器或其他快速響應的濾波器。

五、電源供應與布局建議

5.1 電源供應

ADS1204需要兩個電源：AVDD用于模擬部分，BVDD用于數字部分。模擬電源為固定的5V ± 5%，數字電源的范圍為2.7V至5.5V。在電源供應時，需要注意電源的順序和去耦，以避免設備出現故障。

5.2 布局指南

在PCB布局時，應遵循最佳設計實踐，將模擬組件和數字組件分開，避免數字噪聲耦合到模擬信號中。同時，要提供良好的接地返回路徑，使用旁路電容減少高頻噪聲，考慮布線的電阻和電感，以及避免寄生熱電偶的影響。

六、總結與思考

ADS1204是一款功能強大、性能出色的四通道ΔΣ調制器，適用于各種中高分辨率測量應用。在設計過程中，我們需要充分了解其技術規格、工作原理和應用要求，合理選擇濾波器和電源供應，優化PCB布局，以確保設備的最佳性能。

作為電子工程師，我們?cè)谑褂肁DS1204時，還需要思考如何根據具體應用需求進行定制化設計，如何進一步提高系統的精度和穩定性，以及如何應對可能出現的挑戰和問題。希望通過本文的介紹，能為大家在ADS1204的設計和應用中提供一些有益的參考。

你在使用ADS1204或類似設備時，遇到過哪些有趣的問題或挑戰呢？歡迎在評論區分享你的經驗和見解。
