隨著科技的不斷發展，聲吶技術變得尤為重要，而光纖水聽器是聲吶技術中的關鍵部分。實驗中利用鍍金不銹鋼和石英薄膜作反射應變薄膜制備光纖水聽器，具有體積小、靈敏度高、成本低等優點。為了驗證光纖水聽器的性能指標，實驗中圍繞功率放大器搭建測試系統，檢測其對靜態和動態壓力響應，旨在為光纖水聽器技術發展提供有價值的研究成果。

安泰電子ATA-1200C寬帶放大器，其最大輸出電壓30Vpp，帶寬范圍DC~25MHz并具有低失真、高穩定的特點，為超聲換能器的驅動提供了有力的支持。

實驗名稱：光纖水聽器的動態壓力測試系統研制

實驗原理：

信號發生器組合功率放大器驅動超聲換能器產生聲波，光纖水聽器通過將來自光源的光經過光纖送入調制器，使待測的水聲信號與進入調制區的光相互作用。這種相互作用會導致光的光學性質（如強度、頻率、相位等）發生變化，形成被調制的信號光。然后，利用被測量（即水聲信號）對光的傳輸特性施加的影響，通過光纖將調制后的光信號傳輸至信號處理系統。

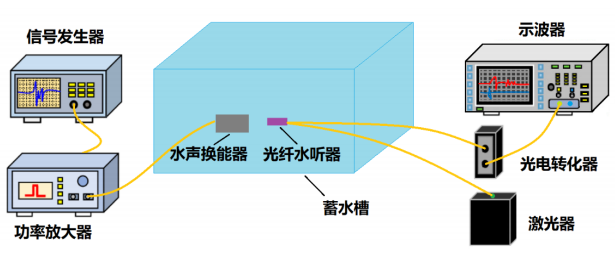

實驗框圖：

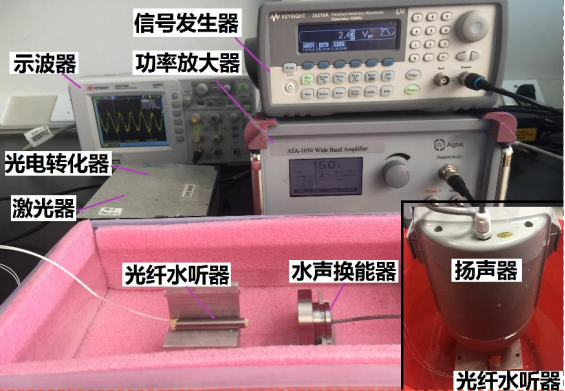

實驗實拍圖：

實驗過程：

靜態測試將水聽器放于量杯，動態測試把水聽器與陶瓷壓電換能器置于蓄水槽（后改用圓形水桶），信號發生器產生信號后經功率放大器放大再驅動換能器發聲。蓄水池中放置的光纖水聽器通過吸收聲壓來控制反射薄膜的振動強度，因此導致光的反射強度改變，光經反射后光電轉化，動態測試增加RC濾波電路，信號經示波器顯示，最后用MATLAB窄帶帶通濾波函數處理數據。

實驗結果：

鍍金石英薄膜水聽器實測與理論吻合，直徑大靈敏度高但檢測范圍??；不銹鋼薄膜水聽器實測與理想偏差大。聲壓范圍線性良好，鍍金石英薄膜水聽器靈敏度、最低檢測極限優于其他對比。不同直徑鍍金石英薄膜水聽器在各自頻率范圍有相應表現，不銹鋼薄膜水聽器諧振頻率與理論值偏差較大。

應用方向：通信工程、環境監測、軍事領域、生物醫療

應用場景：聲學測量與測試、聲納系統測試

產品推薦：ATA-1000系列寬帶放大器、ATA-4000系列高壓功率放大器

圖：ATA-1000系列寬帶放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
