在設計和應用IPM器件時，電流參數是影響性能的關鍵指標之一。然而，不同電流參數的含義可能會對應用設計產生重要影響。本文將詳細解析IPM數據手冊中常見的幾種電流定義，包括 IC、ICP、IO(peak)和 IO(RMS)的具體意義、測試條件及其設計建議。

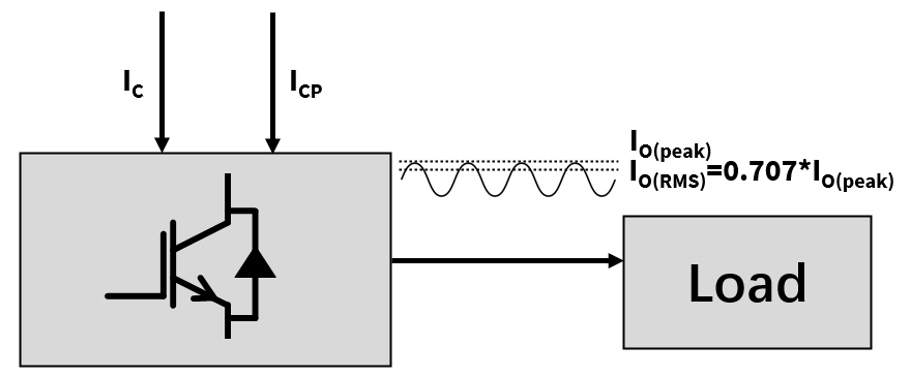

為了更清晰地展示各電流參數的定義及其在實際應用中的差異，下面提供了一張直觀的圖示供參考：

1

IC：額定連續集電極電流

以IM06B50GC1數據手冊為例，IC是指IPM內部IGBT在特定工作條件下(Tc=25℃，TJ<150℃)，能夠連續承受的最大集電極電流，IC是直流電流，通常作為模塊功率能力的主要參考指標。

設計建議：

1)選擇IPM時，應根據實際負載條件選擇能夠滿足額定電流需求但具有一定余量的型號，以增強系統可靠性。

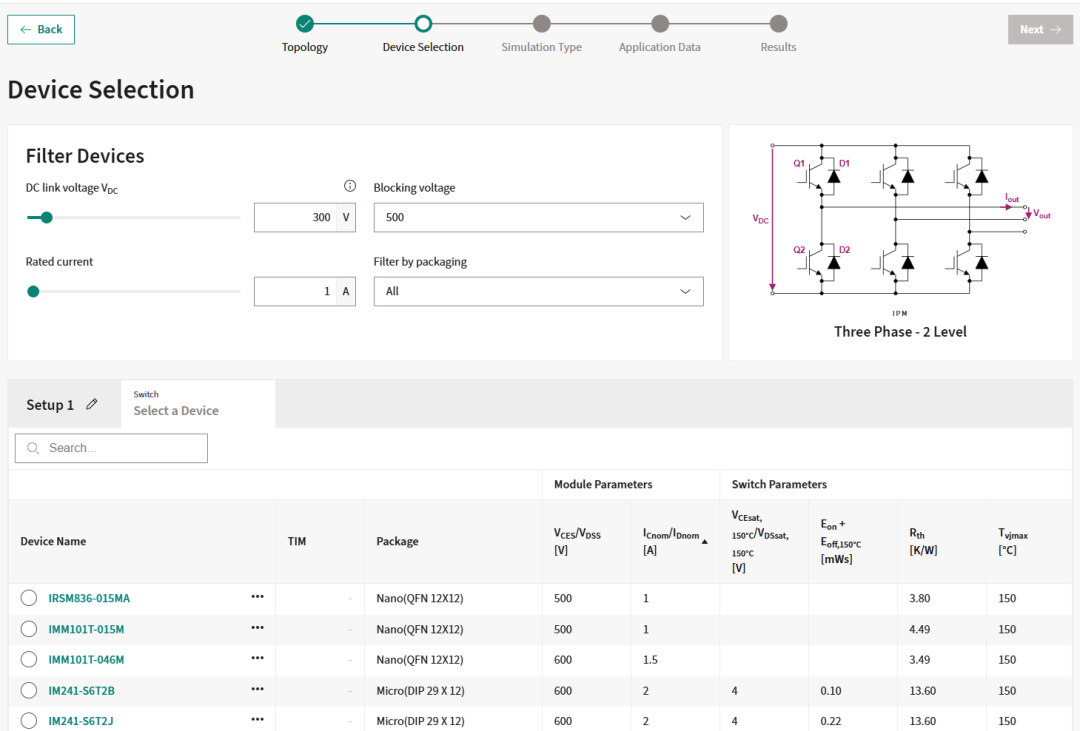

2)確保散熱設計能夠支持功率器件的熱耗散，維持器件工作結溫在安全范圍(低于Tvj,max)。可使用Infineon的IPOSIM工具進行熱損耗分析，如下圖所示。可以參考英飛凌功率器件仿真工具IPOSIM快速入門。

2

ICP：峰值集電極電流

ICP為IPM模塊在重復開關下允許承受的最大瞬時集電極峰值電流。在啟動瞬態（如電機起動）或負載短時過流時，通常會出現一個較大的沖擊電流，此時要用模塊的ICP核對，注意不能超限。以IM06B50GC1數據手冊為例，ICP要求的作用時間極短(小于1ms),并受器件最大結溫Tvj,max限制。該器件的Tvj,max為175℃，限制條件是：每10分鐘內最多持續10秒，且在整個工作周期中累計最長1小時。超出此范圍可能會導致IGBT發生過熱甚至擊穿。

設計建議：

1)限制瞬態電流峰值：在設計中增加適當?shù)谋Ｗo(hù)措施，例如采用軟起動逐步增加負載電流、串聯NTC等。

2)系統匹配性校驗：使用仿真工具驗證負載動態行為，確保電流峰值不會超過ICP定義值。

3

IO(peak): 輸出側正弦電流峰值

IO(peak)為一個完整交流周期內IPM輸出電流的瞬時最大值，通常用于表征器件承受高瞬時負載電流的能力，特別在周期性負載（如電機、逆變器）中顯得尤為重要。與IC不同，IO(peak)經常與開關頻率、占空比和負載電流波形特性相關，因此需在實際應用情境中進行特別測試。

設計建議：

1)動態場景考量：在快速變化負載下（如電機啟?；蛩俣惹袚Q），需校驗系統是否在峰值電流持續時間內維持穩定工作。

2)避免過流：增加硬件保護電路，例如電流檢測和快速關斷電路。

4

IO(rms): 輸出電流有效值

IO(rms)為通常所指的是輸出側持續運行電流值，即負載運行的均方根電流（RMS值）。這一參數常用于表征IPM的長期工作能力。通常對應在穩態運行時，模塊溫度穩定、散熱系統工作正常的前提下。

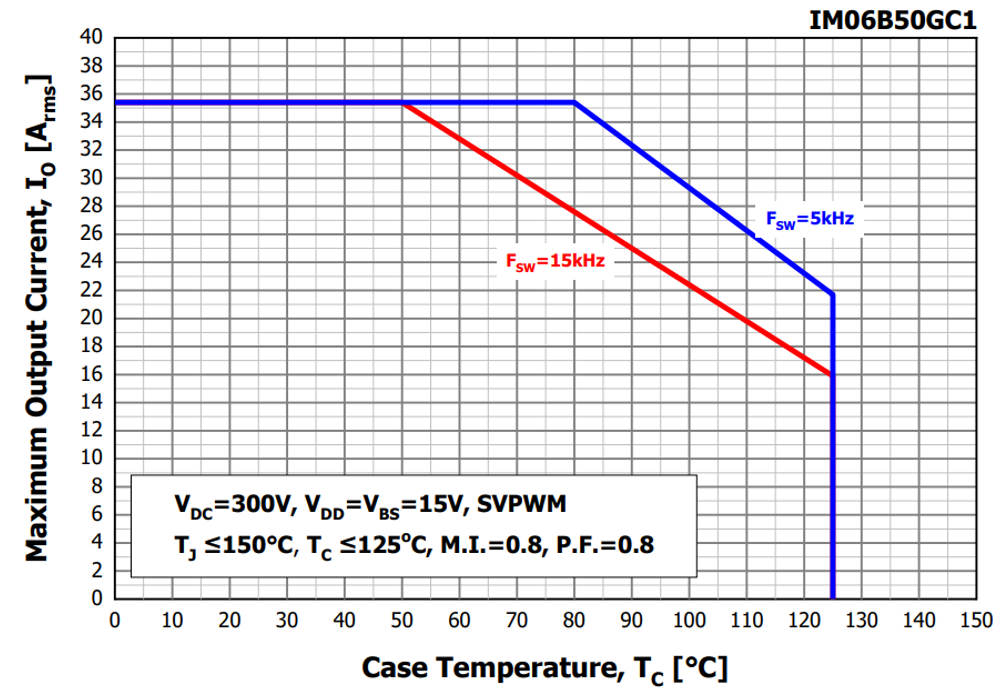

例如在IM06B50GC1數據手冊中給出工作電流安全工作區（SOA）如下圖所示，其中第一段邊界條件是受IO(peak)電流限制，當Tc=25℃，對應的IO(rms)max= IO(peak)/1.414=35.4A

需要注意的是：此SOA僅是該器件基于固定條件下的一種結果參考。它會根據每個用戶的實際工作條件而發生變化。

設計建議：

1)與負載波形匹配：在設計電機驅動控制時，可優先選擇電流RMS值與實際負載RMS需求更接近的IPM型號來提升效率。

2)增強散熱：由于RMS值直接影響發熱功率，需提前預估散熱設計是否能滿足運行所需的冷卻需求。

IPM數據手冊中涉及的IC、ICP、IO(peak)和IO(rms)是設計功率系統時的重要參考參數，反映了IPM的功率能力以及動態和靜態工作極限條件。理解這些參數的具體定義和測試條件，結合實際應用的需求合理選擇器件，并完善熱管理等設計細節，能夠有效提升系統的可靠性和效率。
