在電機控制領域，一款性能卓越的前端芯片對于系統的穩定運行和精確控制起著至關重要的作用。今天，我們就來深入探討一下德州儀器（TI）的ADS7869，這款專為電機控制應用量身定制的前端芯片。

文件下載：ads7869.pdf

一、ADS7869概述

ADS7869是一款集多種功能于一身的電機控制前端芯片，它包含三個1MSPS、12位的模數轉換器（ADCs），配備了總共七個采樣保持（S/H）電容和12個全差分輸入通道。此外，還有四個符號比較器連接到四個輸入通道，以及三個額外的全差分輸入，每個輸入都連接到一個窗口比較器和一個符號比較器。

1.1 主要特性

• 同時采樣：七個同時采樣的S/H電容，確保能夠精確捕捉電機運行過程中的各種信號。
• 全差分輸入：提供良好的共模抑制比，在復雜環境中有效抑制噪聲。
• 靈活的數字接口：支持四種不同的接口模式，包括VECANA接口、串行外設接口（SPI）和兩種并行接口，方便與大多數數字信號處理器（DSPs）或微控制器進行接口。
• 數字計數器模塊：適用于模擬位置傳感器，具有高達16MHz的工作頻率、誤差安全狀態機、高抗噪性等特點。

1.2 應用領域

ADS7869主要應用于電機控制領域，能夠滿足電機控制中對信號采集、處理和精確控制的需求。

二、關鍵參數與性能

2.1 訂購信息

ADS7869有不同的封裝和訂購選項，如ADS7869IPZT采用TQFP - 100封裝，工作溫度范圍為 - 40°C至 + 85°C，運輸介質為托盤，數量為90；ADS7869IPZTR則采用卷帶包裝，數量為1000。

2.2 絕對最大額定值

在使用ADS7869時，需要注意其絕對最大額定值，例如電源電壓AVDD至AGND的范圍為 - 0.3V至6V，模擬輸入電壓相對于AGND的范圍為AGND - 0.3V至AVDD + 0.3V等。超出這些額定值可能會對芯片造成永久性損壞。

2.3 推薦工作條件

為了確保芯片的正常工作和最佳性能，推薦的工作條件包括電源電壓、參考輸入電壓等。例如，模擬電源電壓AVDD的范圍為4.5V至5.5V，緩沖IO電源電壓BVDD的范圍為2.7V至5.5V。

2.4 電氣特性

ADS7869的電氣特性涵蓋了數字輸入輸出、電源供應、參考輸出等多個方面。例如，數字輸入輸出的邏輯家族為LVCMOS，輸入輸出電容等參數也有明確規定。在電源供應方面，模擬供應電流AlpD典型值為45mA，最大值為50mA。

三、引腳功能與電路配置

3.1 引腳功能

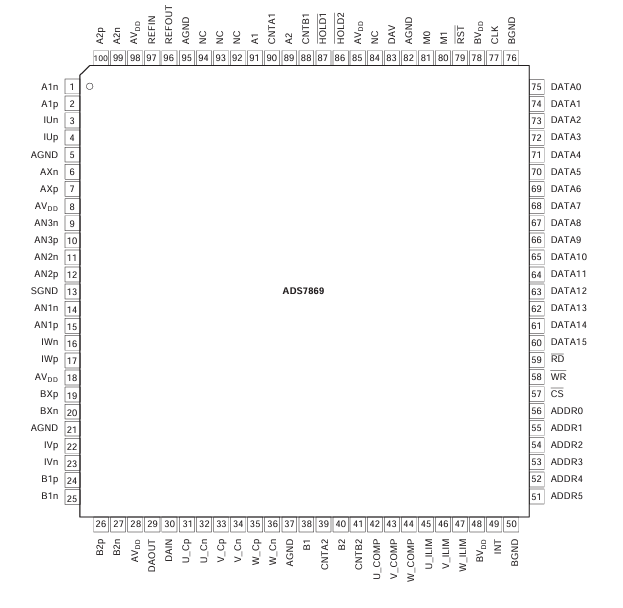

ADS7869的引腳功能豐富多樣，包括模擬信號輸入輸出、數字接口信號、電源供應等。例如，模擬輸入信號包括位置傳感器的SIN和COS信號、相電流信號等；數字接口信號用于地址解碼、數據傳輸、芯片選擇等；電源供應引腳分為模擬電源AVDD和接口電源BVDD。

3.2 基本電路配置與典型應用電路

基本電路配置展示了ADS7869的整體架構，包括ADC、比較器、DAC等模塊的連接方式。典型應用電路則給出了一個實際的電機控制應用示例，通過不同通道測量電機的電流、位置、溫度等參數，實現對電機的全面監控和控制。

四、模擬與數字部分詳解

4.1 模擬部分

4.1.1 全差分模擬輸入

ADC的12個輸入以及比較器的三個輸入均為全差分輸入，具有良好的共模抑制比。采樣保持電路中的電容需要在一定的采集時間內充電到12位精度，這對驅動運算放大器的帶寬有一定要求。例如，當采集時間為200ns時，驅動放大器的最小帶寬為7MHz。

4.1.2 模數轉換器

ADS7869包含三個SAR型、1MSPS、12位的ADC，通過HOLD1和HOLD2信號控制模擬輸入的采樣和保持。增益和偏移調整可以對每個ADC進行精確校準，確保輸出的準確性。

4.1.3 符號比較器與窗口比較器

符號比較器用于測量位置傳感器輸入信號和主電流的符號，具有一定的滯后特性，能夠有效減少噪聲干擾。窗口比較器則用于測試輸入電壓是否在特定范圍內，在電機控制中用于監測主電流的故障情況。

4.1.4 8位數模轉換器與內部參考

8位DAC用于設置窗口比較器的范圍，輸出電壓可通過數字接口進行編程。內部參考提供2.5V的參考電壓，用于ADC的參考輸入，具有良好的溫度漂移和初始精度。

4.2 數字部分

4.2.1 接口模式

ADS7869支持四種不同的接口模式，通過M1和M0引腳進行選擇。不同模式下，部分引腳的功能會有所不同，用戶可以根據實際需求選擇合適的接口模式。

4.2.2 寄存器描述

芯片內部包含多個寄存器，用于存儲各種配置參數和數據。例如，F(xiàn)IFO數據寄存器用于存儲ADC轉換后的數據，偏移寄存器和增益寄存器用于調整ADC的偏移和增益，中斷寄存器用于處理各種中斷源。

4.2.3 數字計數器模塊

數字計數器模塊適用于模擬位置傳感器，具有多種特性，如高抗噪性、數字噪聲濾波器、16位二進制上下計數器等。計數器值可以在ADC采樣保持的同時進行異步和同步鎖存，確保數據的一致性。

五、復位與中斷處理

5.1 復位

ADS7869可以通過三種方式進入復位狀態：上電復位、拉低RST引腳和寫入復位寄存器。此外，數字計數器也可以通過復位寄存器單獨復位。

5.2 中斷

中斷源包括FIFO滿狀態、FIFO空狀態、兩個TIMECOUNT計數器的溢出和兩個EDGECOUNT計數器的溢出。這些中斷源合并為一個中斷信號，當INT引腳為高電平時，表示有中斷發生。通過讀取中斷寄存器，可以確定具體的中斷源。

六、總結與思考

ADS7869憑借其豐富的功能、靈活的接口和良好的性能，為電機控制應用提供了一個強大而可靠的解決方案。在實際設計中，工程師需要根據具體的應用需求，合理選擇接口模式、配置寄存器參數，并注意芯片的工作條件和引腳連接。同時，對于復位和中斷處理的合理設計，能夠確保系統的穩定性和可靠性。

大家在使用ADS7869的過程中，是否遇到過一些特殊的問題或者有一些獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
