一、概述

國家能源局《分布式光伏發電開發建設管理辦法》提出大型工商業分布式光伏原則上選擇全部自發自用模式。

針對分布式光伏政策提倡的就地消納，自發自用模式，需要在公共連接點配置防逆流裝置，通過實時計算公共連接點下網功率值，在出現下網功率低或者出現逆功率時跳開并網柜來實現防逆流。

當用電負荷較大的工商業用戶如機械制造、工業園區、材料化工、金屬制造、煤礦行業等，用戶投建光伏后，需要在其總進線做逆流檢測，并網點在10kV變電所或其0.4kV配電室。此時，并網點和公共連接點距離在100m至20km時，可以采取AM5SE-PV系列主從機防逆流保護裝置，主要分為兩種方案：光纖直跳、GOOSE通訊。

二、方案一：光纖直跳方案

光纖直跳方案主要分為AM5SE-PVM主機、AM5SE-PVS從機、AM5SE-PVS2從機，主機和從機之間通過光纖連接，可選擇多模或單模光纖，多模光纖適用于市電進線和并網點距離100m-1.5km，單模光纖適用于市電進線和并網點距離1.5km-20km。其中AM5SE-PVS從機適用于單市電進線，AM5SE-PVS2適用于多市電進線，以下針對單市電進線和雙市電進線應用場景如下：

1對于單市電進線，需在市電進線配置一臺防逆流主機AM5SE-PVM，在并網點配置一臺防逆流從機AM5SE-PVS，主機和從機之間通過6芯光纖連接，其中一芯傳送主機發送給從機的跳閘命令，一芯傳送主機發送給從機的合閘命令，一芯傳送從機反饋給主機的并網柜位置信號，剩余三芯作為備用。

單市電進線光纖直跳防逆流

2對于雙市電進線，需在每路市電進線配置一臺防逆流主機AM5SE-PVM，在每段并網點配置一臺防逆流從機AM5SE-PVS2，每臺主機和每臺從機之間通過12芯光纖連接，以1#進線主機AM5SE-PVM和I段從機AM5SE-PVS2為例，12芯光纖中兩芯傳送主機發送給從機的兩段跳閘命令，兩芯傳送主機發送給從機的兩段合閘命令，兩芯傳送從機反饋給主機的兩臺并網柜位置信號，剩余六芯作為備用。

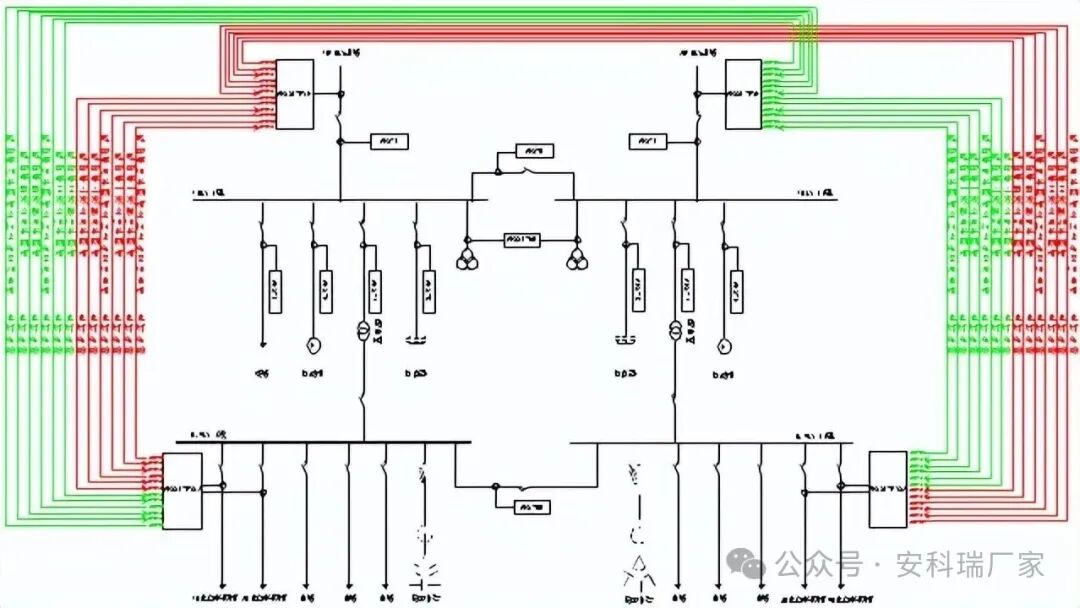

雙市電進線光纖直跳防逆流

三、方案二：GOOSE通訊方案

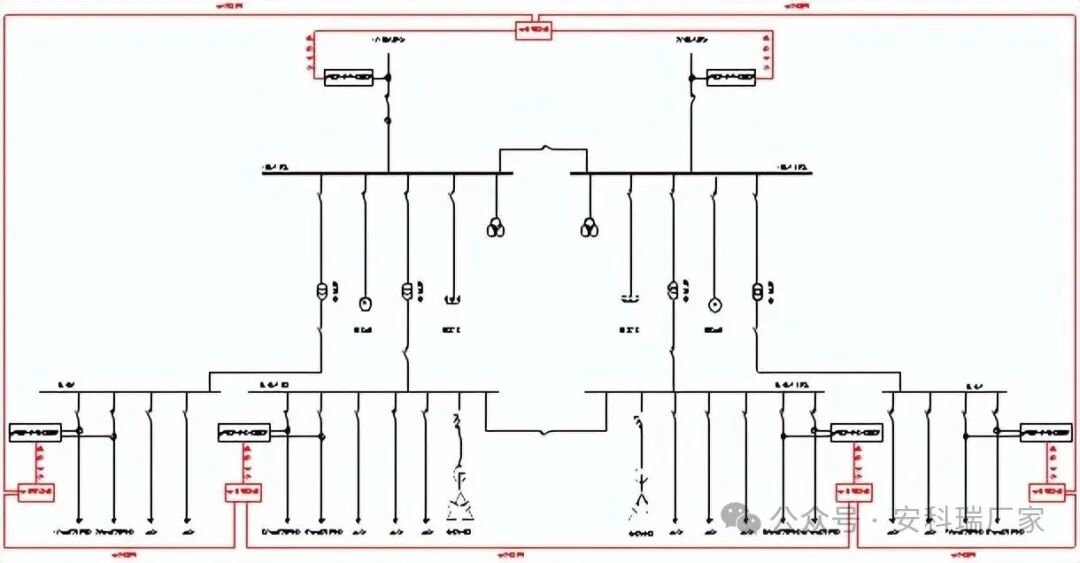

GOOSE通訊方案分為AM5SE-PVM-GOOSE主機、AM5SE-PVS-GOOSE從機，主機和從機之間通過單模光纖鏈路組GOOSE通訊網絡實現防逆流。
