現代雷達系統面臨著日益增長的尺寸、精度、響應速度和靈活性需求——尤其隨著平臺在機載和地面監視系統、地空及空空攔截系統中的復雜性不斷提升。為滿足這些需求，開發者正重新構思雷達系統架構，致力于實現更高集成度、更低延遲和實時響應。

Andromeda XRU50

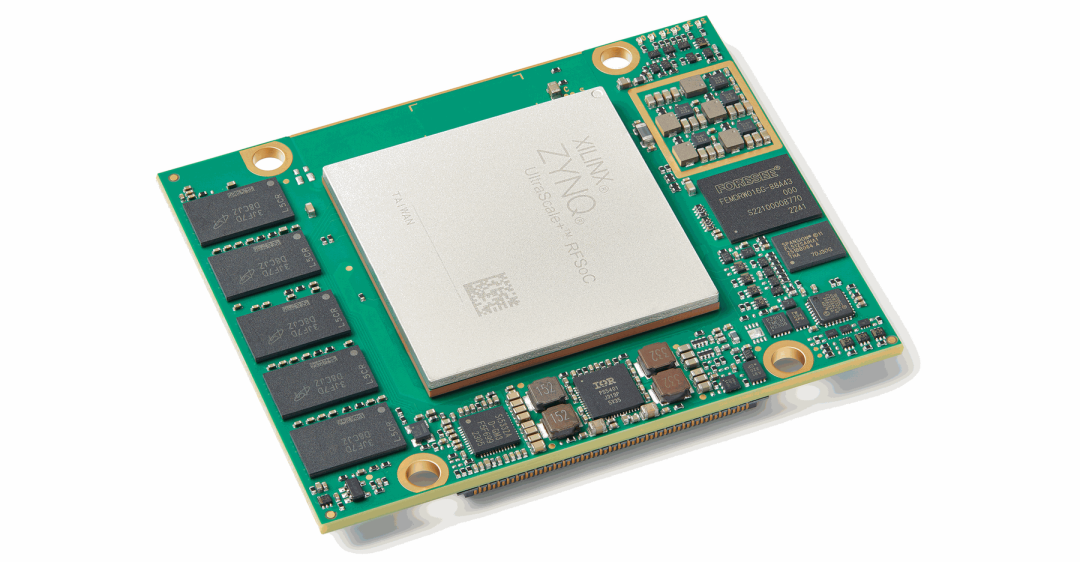

仙女座XRU50射頻系統級芯片模塊正是為這類創新而生。該模塊結構緊湊且性能強勁，可直接對射頻頻譜進行采樣，具備寬帶信號處理能力，支持多芯片同步（MTS）與多設備同步（MDS）技術——所有功能集成于單一封裝中，在簡化雷達設計的同時提升系統性能。目前，國防與民用市場的雷達制造商均已采用仙女座XRU50 RFSoC模塊，為新一代相控陣系統提供核心動力。

直接射頻采樣與高采樣率的重要性

傳統雷達架構依賴模擬前端元件將射頻信號上變頻/下變頻至中頻（IF）。中頻信號通過低采樣率的模數轉換器（ADC）和數模轉換器（DAC）進行采樣與合成。這種方案雖經實踐驗證，卻限制了性能表現，并為雷達系統增加了復雜性、體積、功耗及校準難題——尤其在精密時序與同步至關重要的相控陣系統中。

仙女座XRU50射頻系統級芯片（RFSoC）通過支持高達10 Gsps的直接射頻采樣率及直流至6 GHz的工作頻率范圍，極大簡化并優化了該流程。這些高采樣率可實現更寬的工作信號帶寬，而高頻工作特性在多數應用場景中消除了模擬上變頻與下變頻的需求，從而帶來：

卓越的目標識別能力

增強的抗干擾與抗干擾能力

簡化的硬件架構

更小的系統占用空間與功耗

更少的元器件數量與集成成本

更優的校準性能與確定性相位相干性

這些硬件優勢使雷達系統更易于擴展、維護，并能在各類作戰環境中靈活部署。

相控陣?yán)走_(dá)：賦能精準與敏捷

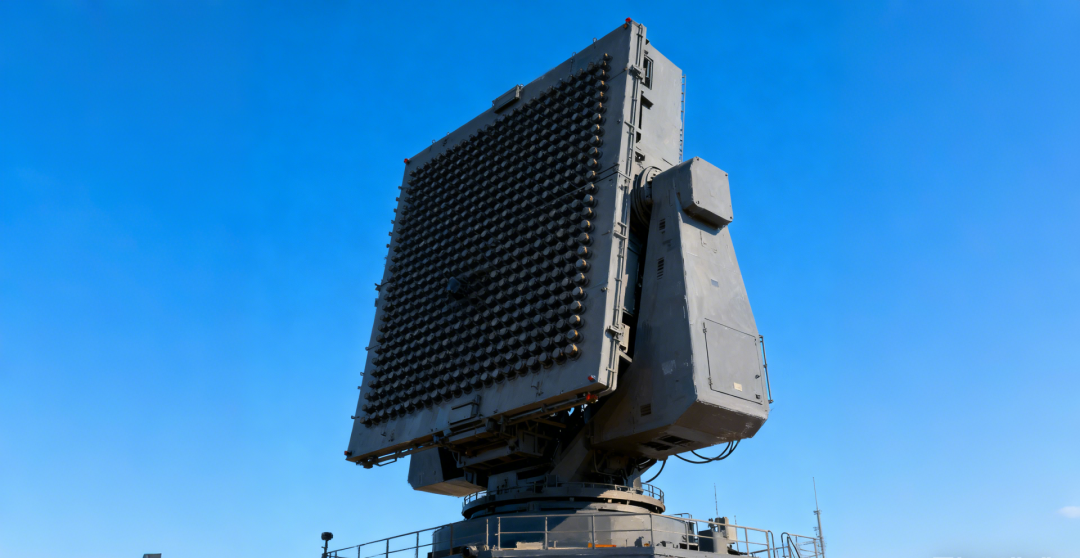

仙女座XRU50射頻系統級芯片的核心應用領域之一是相控陣雷達技術——該技術無需機械部件即可實現電子波束轉向。從無人機目標捕獲到地面監視系統，相控陣?yán)走_(dá)要求嚴格同步的收發通道、實時波束成形以及可擴展的通道集成能力。

仙女座XRU50射頻系統級芯片通過以下特性滿足這些需求：

多芯片同步（MTS）與多設備同步（MDS）技術，實現多射頻芯片及設備間的采樣對齊

基于全功能時鐘架構的確定性延遲控制

高速模數/數模轉換采樣時鐘，支持寬信號帶寬與精細目標分辨率

緊湊型封裝設計，便于集成至空間受限或移動平臺

這些特性共同使該射頻系統級芯片模塊成為開發分布式或高度并行化雷達系統的理想選擇。

實際應用：從地面到天空

應用場景涵蓋各類雷達系統。實際應用包括：

地面監視與防御雷達系統，其中精度、實時處理和廣闊視場是任務關鍵要素。

機載雷達平臺，包括搭載于無人機上的相控陣系統——該模塊憑借輕量化、緊湊型及低功耗特性獲得顯著優勢。

在上述領域中，仙女座XRU50射頻系統級芯片（RFSoC）提供數字化敏捷性，可適應不斷演變的信號環境與動態作戰場景。

時鐘架構：同步簡化之道

精準的時序與相位對齊是所有雷達系統的核心需求。仙女座XRU50射頻系統級芯片可無縫集成至任何時鐘分配網絡，同時支持模擬SYSREF與PL SYSREF時鐘，并能以最高速率處理所有采樣時鐘輸入。

功能全面的時鐘架構確保：

跨通道緊密相位一致性

多模塊間可靠同步

這些特性在波束成形應用中尤為關鍵——相位對齊直接影響雷達分辨率與目標跟蹤精度。

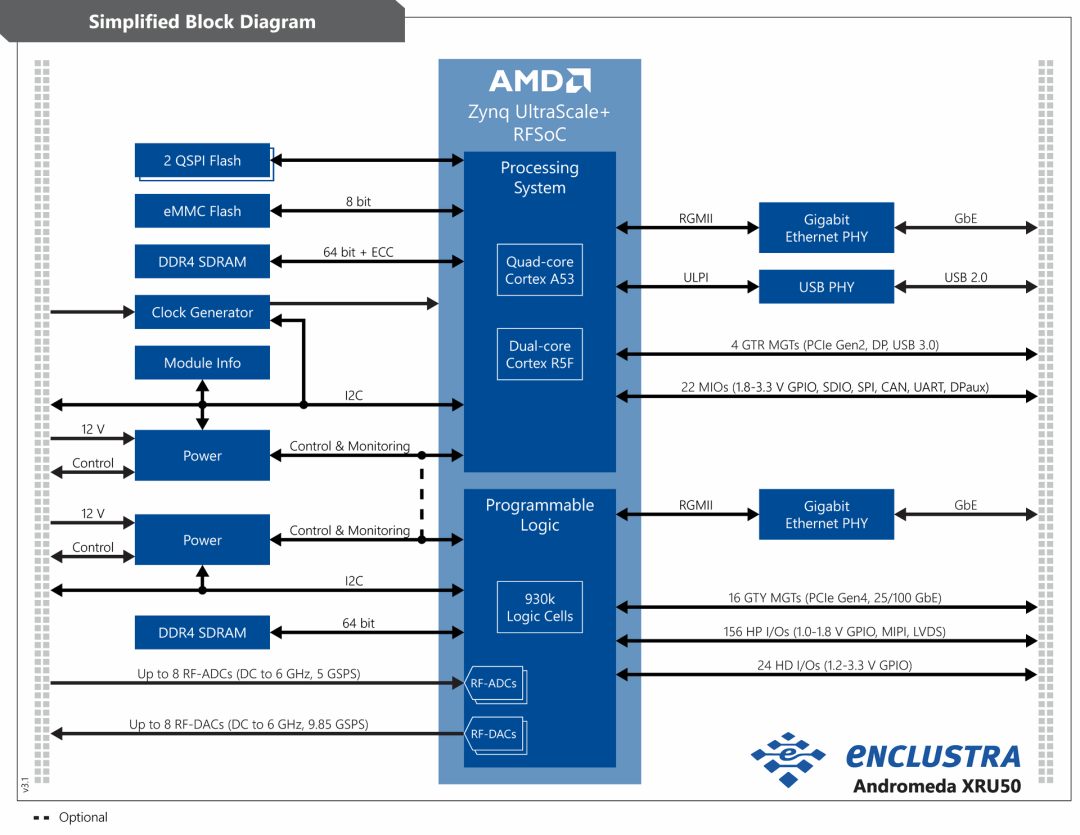

Andromeda XRU50結構框圖

基于MDS的緊湊設計與可擴展性能

雷達開發人員常面臨嚴格的尺寸、重量和功耗（SWaP）限制，尤其在航空航天和移動防御系統中。仙女座XRU50 RFSoC通過緊湊且高度集成的系統級模塊（SoM）設計應對這些挑戰。其即插即用解決方案在不犧牲性能的前提下，加速原型開發并縮短上市周期。

此外，憑借其多設備同步（MDS）能力，該射頻系統芯片模塊具備高度可擴展性。無論驅動少量雷達單元還是數百個單元，其架構均支持多模塊同步部署，使相控陣系統能夠隨作戰需求增長而擴展。

結論

仙女座XRU50射頻系統級芯片模塊正推動新一代敏捷高效的雷達系統發展。通過實現射頻頻譜的直接采樣、極高采樣率、強健同步及緊湊集成，該模塊不僅簡化了雷達架構，更在機載與地面相控陣系統中釋放出全新能力。

隨著雷達技術的持續演進，仙女座XRU50 RFSoC為開發者提供了一個靈活且具有前瞻性的平臺——它不僅能應對當今的挑戰，更能把握未來的機遇。
