固態變壓器（SST）中不控整流技術的深入分析與碳化硅二極管模塊的技術優勢研究報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要

隨著全球能源互聯網的構建和智能電網技術的飛速發展，電力電子變壓器，即固態變壓器（Solid State Transformer, SST），正逐漸成為現代電力系統的核心樞紐。SST通過引入功率半導體器件和高頻變壓器技術，不僅實現了傳統工頻變壓器的電壓變換和電氣隔離功能，還具備了潮流控制、無功補償、諧波治理及直流接口等高級功能。在SST的復雜拓?fù)浣Y(jié)構中，整流級，特別是高頻隔離級副邊的整流環節，是決定系統效率、功率密度和可靠性的關鍵子系統。盡管同步整流技術在低壓應用中日益普及，但在中高壓、大功率的SST應用場景下，基于二極管的不控整流方案因其控制簡單、可靠性高和抗電磁干擾能力強，依然占據重要地位。

然而，傳統硅（Si）基二極管在高頻開關環境下受限于反向恢復特性，產生了巨大的開關損耗和電磁干擾，嚴重制約了SST向更高頻率和更高功率密度的演進。以碳化硅（SiC）為代表的寬禁帶（WBG）半導體材料的出現，為突破這一物理瓶頸提供了革命性的解決方案。

傾佳電子旨在深入剖析SST中不控整流的基本工作原理，并結合深圳基本半導體股份有限公司（BASIC Semiconductor）發布的B3DM100120N碳化硅肖特基二極管模塊技術資料，全面論證SiC二極管模塊在SST不控整流應用中的技術優勢。分析表明，得益于SiC材料的寬禁帶、高臨界擊穿場強和高熱導率特性，以及B3DM100120N模塊零反向恢復電流、正溫度系數和SOT-227封裝的低寄生電感設計，SiC二極管模塊能夠顯著降低SST的系統損耗，提升開關頻率，減小磁性元件體積，并增強系統在惡劣工況下的熱穩定性和抗浪涌能力。

2. 固態變壓器（SST）的技術背景與架構演進

2.1 從工頻變壓器到固態變壓器的跨越

傳統的電力變壓器基于電磁感應定律，在50Hz或60Hz的工頻下運行。根據法拉第電磁感應定律，變壓器的感應電動勢與頻率、磁通密度和鐵芯截面積成正比。在頻率固定的情況下，為了傳輸大功率，必須采用大體積的鐵芯和粗重的銅繞組，導致傳統變壓器體積龐大、重量沉重，且缺乏對電壓和潮流的動態調節能力 。此外，傳統變壓器還面臨著絕緣油污染環境、鐵芯飽和導致勵磁涌流以及無法有效隔離電網諧波等問題 。

固態變壓器（SST）通過引入電力電子變換技術，從根本上改變了這一能量轉換模式。SST首先將工頻交流電轉換為直流電，再逆變?yōu)楦哳l交流電（通常在幾kHz至幾百kHz），通過高頻變壓器（HFT）進行耦合和變壓，最后再整流和逆變?yōu)樗璧墓ゎl交流或直流輸出。由于運行頻率的大幅提升，高頻變壓器的體積和重量得以顯著減小（體積與頻率大致成反比關系），從而大幅提升了系統的功率密度 。更重要的是，SST通過對功率器件的控制，能夠?qū)崿F(xiàn)電壓穩壓、功率因數校正（PFC）、雙向潮流控制以及對分布式能源（光伏、儲能）的直接直流接入 。

2.2 SST的拓?fù)浼軜?gòu)分類

SST的內部架構決定了其性能和應用場景，目前主流的研究和應用集中在以下三種架構：

單級式（Single-Stage）架構：采用矩陣變換器或周波變換器實現AC/AC的直接變換。這種架構雖然結構緊湊，但缺乏中間直流環節，無法提供無功補償，且難以隔離輸入側的電壓擾動，控制策略極其復雜 。

雙級式（Two-Stage）架構：包含AC/DC和DC/AC兩個環節，或者引入一個高頻DC/DC隔離級。這種架構在一定程度上解耦了輸入和輸出，但通常只在低壓側或高壓側存在一個直流母線 。

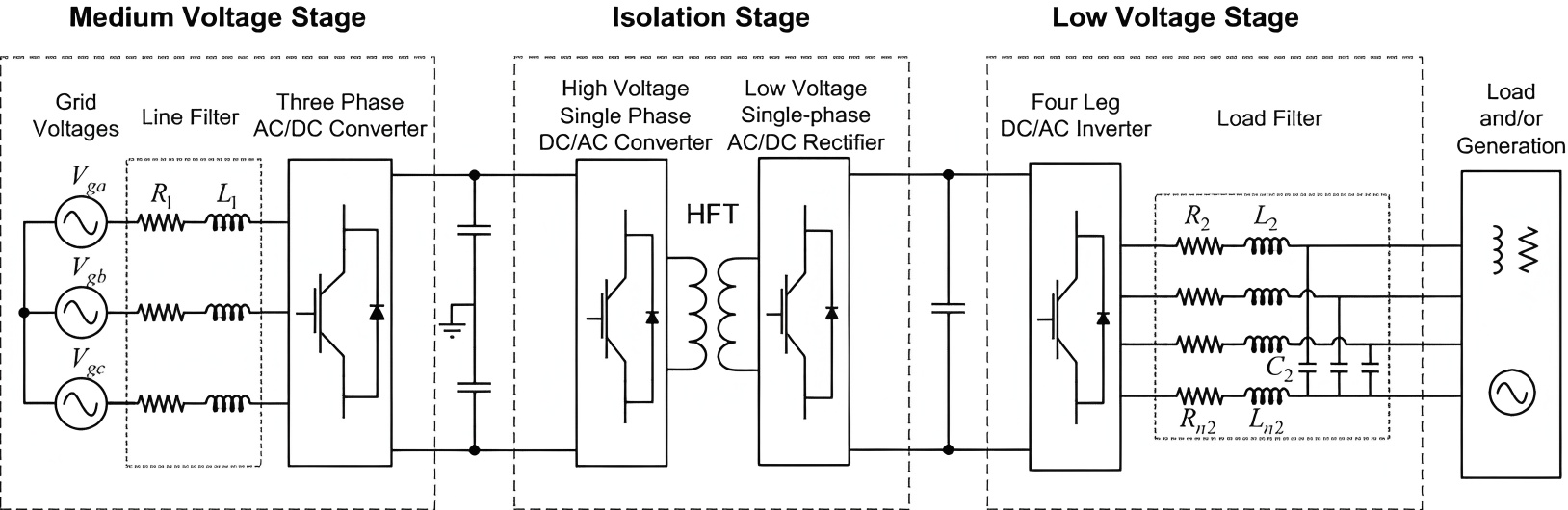

三級式（Three-Stage）架構：這是目前中高壓大功率SST最受青睞的拓?fù)浣Y(jié)構，其典型配置為“輸入整流級（AC/DC）+ 中間隔離級（DC/DC）+ 輸出逆變級（DC/AC）” 。

輸入級（AC/DC）：通常采用級聯H橋（CHB）或模塊化多電平換流器（MMC）結構，負責將中壓交流電轉換為高壓直流電（HVDC），并實現單位功率因數控制 。

隔離級（Isolated DC/DC）：這是SST的核心，負責電氣隔離和電壓等級變換。通常采用雙有源橋（DAB）或LLC諧振變換器拓?fù)洌瑢⒏邏褐绷髡{(diào)制為高頻方波，經高頻變壓器耦合后，在副邊進行整流 。

輸出級（DC/AC）：將低壓直流電逆變?yōu)橛脩羲璧墓ゎl交流電或直接輸出直流電供數據中心等負載使用 。

2.3 不控整流在SST中的關鍵角色

在三級式SST架構中，整流過程不僅發生在網側輸入端，更關鍵地發生在DC/DC隔離級的副邊。

雖然雙有源橋（DAB）拓?fù)洳捎萌匦烷_關管（如MOSFET或IGBT）實現雙向功率流動，但在許多應用場景中——例如單向流動的電動汽車充電樁、數據中心供電單元以及簡化版的單向SST——能量僅需從電網流向負載 。在這些場景下，DC/DC隔離級副邊的全控開關被**不控整流橋（二極管橋）**所取代。

采用不控整流的SST隔離級具有顯著優勢：

簡化控制與驅動：二極管整流無需柵極驅動電路，不需要檢測過零點或同步信號，消除了復雜的副邊控制邏輯，極大降低了系統的復雜度和故障率 。

避免直通風險：有源整流橋存在上下橋臂直通短路的風險，需要設置死區時間，而不控整流橋不存在此問題，本質上更加魯棒 18。

成本效益：消除昂貴的SiC MOSFET/IGBT及其驅動電路，顯著降低了BOM成本 18。

然而，在高頻SST中，不控整流二極管面臨著極高的頻率應力。輸入波形不再是平滑的50Hz正弦波，而是高頻（幾十kHz至幾百kHz）、高dv/dt的方波或準方波。這就要求整流二極管必須具備極佳的動態特性，這正是傳統硅器件的軟肋，也是碳化硅技術大展身手的舞臺 17。

3. SST中不控整流的基本原理與物理機制

3.1 不控整流電路的工作機理

在SST的高頻隔離級中，不控整流電路通常采用全橋結構。對于單相高頻變壓器輸出，由四個二極管組成單相全橋；對于三相高頻變壓器輸出（常見于大功率模塊），則由六個二極管組成三相橋 。

3.1.1 換流過程

以單相全橋?yàn)槔漭斎胄盘枮楦哳l變壓器副邊的電壓vsec(t)。

正半周：當vsec>0且幅值大于直流母線電壓時，對角線上的二極管組（例如D1和D4）承受正向偏置電壓導通，電流流向負載電容。此時，另外兩個二極管（D2和D3）承受反向電壓截止。

負半周：當vsec翻轉為負值時，D2和D3導通，D1和D4截止。

輸出：輸出端獲得的是脈動的直流電壓，經濾波電容平滑后形成穩定的直流母線電壓VDC 。

3.1.2 高頻下的特殊性

SST中的整流與傳統工頻整流的根本區別在于頻率。工頻整流的換流周期為10ms（50Hz半周期），電流變化率di/dt較低。而SST工作頻率通常在20kHz以上，甚至達到100kHz-500kHz 。在這種高頻環境下，二極管的**反向恢復（Reverse Recovery）**特性成為決定系統性能的致命因素。

3.2 硅基二極管的物理局限性：反向恢復效應

傳統硅（Si）基整流二極管（如PiN二極管）通過向低摻雜的漂移區注入少數載流子（空穴）來降低導通電阻（電導調制效應）。然而，當二極管從導通狀態切換到截止?fàn)顟B(tài)（反向偏置）時，漂移區內存儲的大量少數載流子不能瞬間消失，必須通過反向電流抽取或復合來清除。

這一物理過程導致了**反向恢復電流（Irr）**的產生：

在關斷瞬間，電流不會立即截止，而是反向流過二極管，形成一個巨大的電流尖峰。

這個反向電流必須被原邊的高頻逆變器開關管（MOSFET/IGBT）承擔，導致開通損耗（Eon）劇增。

反向恢復電流的快速切斷（Snappy Recovery）會與變壓器的漏感（Lk）發生諧振，產生極高的電壓尖峰（Vspike=Lk?di/dt）和嚴重的電磁干擾（EMI） 。

數據支撐：對于傳統的硅快恢復二極管（FRD），反向恢復電荷Qrr隨溫度升高而急劇增加。在高頻SST中，這意味著隨著頻率的提升，二極管的開關損耗呈線性增長（Psw=Qrr?V?f），產生的熱量極易導致熱失控，從而限制了SST的工作頻率通常只能停留在20kHz左右，無法充分發揮SST體積小型化的優勢 。

4. 碳化硅（SiC）二極管模塊的技術優勢分析

碳化硅（SiC）作為第三代寬禁帶半導體材料，其物理特性從根本上克服了硅材料在電力電子應用中的局限。

4.1 材料物理特性的代際跨越

通過對比Si和4H-SiC的物理參數，可以清晰地看出SiC在SST整流應用中的先天優勢。

表1：硅（Si）與碳化硅（4H-SiC）材料物理特性對比

4.2 SiC肖特基二極管（SBD）的零反向恢復特性

SiC材料最核心的應用優勢在于它使得**高壓肖特基二極管（SBD）**成為可能。

多子導電機制：SiC SBD是多數載流子器件，導電過程僅涉及電子的漂移，不存在少數載流子的注入和存儲效應。

零反向恢復：因此，SiC SBD在關斷時幾乎沒有反向恢復電流（Irr≈0）。實際觀測到的微小反向電流僅由結電容充電的位移電流引起，其反向恢復電荷（Qc）極小，且與溫度、正向電流大小和電流變化率（di/dt）無關。

這一特性是SST實現高頻、高效不控整流的物理基礎。

5. 結合文檔分析：B3DM100120N模塊在SST中的技術優勢

本節將結合上傳的深圳基本半導體股份有限公司（BASIC Semiconductor）發布的B3DM100120N碳化硅二極管模塊數據手冊 36，深入剖析其在SST不控整流環節的具體技術優勢。

5.1 模塊參數概覽

B3DM100120N是一款采用SOT-227封裝的1200V/100A（每臂）碳化硅肖特基二極管模塊。其關鍵參數直接對標SST的高性能需求。

表2：B3DM100120N 關鍵電氣參數解析

** 每臂數據 (Per Leg), ** 整管數據 (Per Device)*

5.2 優勢一：消除開關損耗，突破頻率限制

在SST的不控整流級中，B3DM100120N憑借其“零反向恢復”特性，解決了硅二極管的熱瓶頸。

損耗分析：數據手冊顯示，B3DM100120N的總電容電荷Qc僅為545 nC 36。相比之下，同電壓等級的硅快恢復二極管的反向恢復電荷Qrr通常在微庫侖（μC）級別，是SiC的數倍甚至數十倍。

頻率提升：由于消除了Irr，二極管的關斷損耗幾乎為零。這使得SST設計者可以將開關頻率從傳統的10-20kHz提升至50kHz-100kHz甚至更高 25。

系統收益：頻率的提升直接導致高頻變壓器和無源濾波元件體積的縮小。根據變壓器設計公式Ae∝1/f，頻率提升5倍意味著磁芯體積可減小約80%，極大地提升了SST的功率密度 。同時，由于沒有反向恢復電流疊加到原邊開關管上，原邊逆變器的開通損耗也大幅降低，系統整體效率可提升2%-6% 28。

5.3 優勢二：正溫度系數帶來的并聯熱穩定性

在大功率SST應用中（如兆瓦級數據中心供電），往往需要多模塊并聯以承載大電流。

硅的缺陷：硅二極管通常具有負溫度系數（NTC），VF隨溫度升高而降低。并聯時，溫度較高的二極管導通壓降更低，分流更多電流，導致溫度進一步升高，最終引發熱失控 28。

SiC的優勢：B3DM100120N表現出顯著的正溫度系數（PTC）。數據手冊顯示，VF從25°C時的1.46V上升至175°C時的2.13V 。

自平衡機制：如果并聯模塊中的某一路溫度升高，其電阻會自動增加，從而迫使電流流向溫度較低的支路。這種本征的均流能力消除了對均流電阻或復雜熱管理策略的需求，極大簡化了SST的并聯設計，提升了系統的長期可靠性 。

5.4 優勢三：JBS結構賦予的高浪涌魯棒性

電網環境復雜，SST常需面對雷擊浪涌、故障切除等瞬態沖擊。早期的SiC肖特基二極管抗浪涌能力較弱，但這在現代產品中已得到解決。

技術解析：B3DM100120N能夠承受高達750 A的非重復正向浪涌電流（IFSM），是其額定電流的7.5倍 36。這表明該器件采用了先進的**混合PiN肖特基（MPS）**結構。

JPS機制：在正常工作時，器件作為純肖特基二極管運行；而在高電流浪涌下，器件內部集成的P+區域會注入少數載流子，利用電導調制效應顯著降低電阻，從而耗散浪涌能量，防止器件燒毀。這種設計確保了SST在電網故障下的生存能力，符合工業級和車規級的高可靠性標準 。

5.5 優勢四：卓越的熱性能與高溫工作能力

SST作為電力設備，往往需要在封閉或高溫環境下長期運行。

高溫耐受：B3DM100120N的結溫（Tj）額定值高達175°C。相比硅器件通常150°C的限制，SiC提供了更大的熱安全裕度。

熱阻優勢：得益于SiC材料4.9 W/cm·K的高熱導率（是硅的3倍）以及SOT-227封裝的優異設計，該模塊的結殼熱阻（Rth(j?c)）僅為0.30 K/W（每臂）36。這意味著在相同的損耗下，SiC芯片的溫升更低，或者在相同的溫升限制下，可以處理更大的功率，從而允許設計者縮小散熱器體積，進一步提升功率密度 。

6. SOT-227封裝在SST應用中的獨特價值

除芯片本身的性能外，基本半導體B3DM100120N采用的**SOT-227（ISOTOP）**封裝形式對SST應用也至關重要。分析表明，該封裝完美契合了高頻大功率SST的工程需求。

6.1 高絕緣耐壓與安規適應性

絕緣性能：數據手冊明確指出，該模塊的絕緣電壓（VISOL）達到2500V。SOT-227采用直接鍵合銅（DBC）陶瓷基板，實現了芯片與底板的電氣隔離。

工程價值：在SST設計中，這意味著模塊可以直接安裝在接地的散熱器上，無需額外的絕緣墊片（如云母片或?qū)峁枘z墊）。這不僅簡化了裝配工藝，消除了因絕緣墊片老化導致的失效風險，還大幅降低了從芯片到散熱器的熱阻，提升了系統的整體散熱效率 。

6.2 低寄生電感設計適應高頻開關

低電感設計：SOT-227是一種低輪廓、四端子螺絲鎖緊封裝。相比于引腳細長的TO-247封裝，SOT-227內部的鍵合線更短，且端子結構更加緊湊，具有極低的寄生電感（Ls）。

抑制電壓尖峰：在SST的高頻不控整流中，開關瞬間的電流變化率（di/dt）極高。根據公式Vspike=Ls?di/dt，封裝電感越小，關斷時的電壓尖峰就越小。SOT-227的低電感特性，配合SiC二極管的軟恢復特性，顯著降低了電壓過沖，減小了對RC吸收電路（Snubber）的需求，從而進一步降低了損耗和EMI干擾 。

6.3 模塊化與易用性

結構穩固：SOT-227封裝采用螺絲鎖緊端子，能夠承受比焊接引腳更大的機械應力和電流沖擊，適合連接匯流排（Busbar），這在大電流（>100A）的SST設計中是標準連接方式 。

爬電距離：手冊顯示其端子間爬電距離為10.4mm ，滿足高壓應用的安全規范，無需額外的灌封處理即可用于較高的電壓等級。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

固態變壓器（SST）代表了電力電子技術在能源分配領域的未來方向，而不控整流技術因其獨特的可靠性和成本優勢，在SST的隔離級設計中扮演著不可或缺的角色。然而，硅基器件的物理極限長期以來制約了SST向高頻化、小型化的發展。

通過對基本半導體B3DM100120N碳化硅二極管模塊的深入技術分析，本報告得出以下結論：

SiC材料特性（寬禁帶、高熱導率、高擊穿場強）是實現高性能不控整流的物理基礎。

零反向恢復特性徹底消除了二極管的開關損耗，打破了SST的頻率限制，使得系統頻率可從20kHz提升至100kHz以上，從而大幅減小了變壓器和濾波器的體積與重量。

正溫度系數和MPS結構賦予了器件優異的并聯均流能力和抗浪涌能力，極大提升了SST在復雜電網環境下的可靠性。

SOT-227封裝提供了低熱阻、高絕緣和低寄生電感的物理載體，最大化地釋放了SiC芯片的性能潛力，簡化了系統的熱設計和機械結構。

綜上所述，采用以B3DM100120N為代表的先進碳化硅二極管模塊，是解決SST不控整流環節效率與熱管理痛點的最佳技術路徑，對于推動固態變壓器在智能電網、數據中心及新能源汽車充電設施中的廣泛應用具有重要的工程價值和戰略意義。
