      ASP4644S電源芯片引腳功能與參考設計輸出電壓計算方法

      安芯 ? 來源：jf_29981791 ? 2025-12-09 17:20 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      1、概述

      ASP4644S 是國科安芯推出的一款與 LTM4644 完全兼容的電源模塊，具備抗輻照、高效率、低紋波和大電流輸出等優勢。其電源效率、電流能力以及輸入/輸出范圍等關鍵指標與 LTM4644 保持一致，并在典型應用條件下實現更優的紋波性能。該芯片支持 4V～14V 輸入電壓、0.6V～5.5V 輸出電壓，每路可輸出 4A 電流，四路并聯時總輸出電流可達 16A。使用時僅需配備輸入與輸出電容，大幅節省 PCB 布局空間。產品的設計、制造、封裝與測試均實現國產化，可提供國產化認證，并通過了 AEC-Q100 車規級認證。芯片采用先進的抗輻照加固技術，輻照能力達到 SEL ≥ 75 MeV·cm2/mg、SEU ≥ 75 MeV·cm2/mg，可應用于商業航天等高可靠領域。

      ASP4644S采用BGA77封裝，是一款4通道輸出的DCDC降壓穩壓器。內置功率MOSFET和電感，適用于4-14V的寬輸入電壓范圍，每通道可輸出0.6~5.5V電壓，最大可驅動4A的負載。對于更大的負載，可將4個通道輸出并聯使用。ASP4644S具備過流、過溫、短路保護和輸出跟蹤的功能。

      2、主要特性

      • 4通道輸出降壓穩壓器，單路最大可驅動4A負載
      • 電流模式控制，快速瞬態響應
      • 輸出電壓跟蹤
      • 外部時鐘頻率同步
      • 過流、過溫、短路保護
      • 輸出均流
      • 封裝：B****GA77
      • 輸入電壓范圍： 4V ~ 14V
      • 輸出電壓范圍： 0.6V ~ 5.5V
      • 每通道輸出電流： 最大5A
      • 支持并聯輸出： 多通道連接COMP引腳并聯可支持更大電流負載
      • 保護功能： 過流、過溫、短路保護，輸出跟蹤
      • 集成元件： 內置MOSFET與電感，節省外部元件和面積

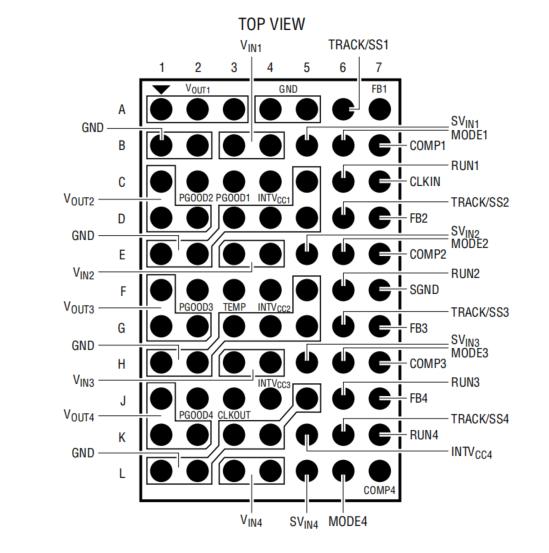

      3、引腳功能

      引腳名功能說明
      VIN1~VIN4每個通道的主電源輸入，建議在VIN和GND之間放置去耦電容。
      SVIN1~SVIN4提供內部3.3V LDO的輸入電壓，通常與對應VIN綁在一起。輸入需≥4V，且大于VOUT。
      INTVCC1~INTVCC4內部3.3V LDO輸出，為控制/驅動電路供電。需接1μF陶瓷電容到GND。
      RUN1~RUN4啟用/關閉各通道；≥1.2V啟用，≤1.1V關閉。
      MODE1~MODE4控制工作模式：接INTVCC為強制連續模式，接SGND為輕載不連續模式。不可懸空。
      TRACK/SS1~SS4啟動跟蹤與軟啟動控制。低于0.6V時輸出跟蹤此引腳電壓；內部有2.2μA上拉電流，用于軟啟動電容充電。
      COMP1~COMP4誤差放大器輸出與補償控制。多通道并聯時需連接在一起。
      FB1~FB4輸出反饋引腳，與0.6V基準比較，連接電壓反饋電阻分壓點。
      PGOOD1~PGOOD4電源良好指示引腳。FB偏離±10%時拉低至地。
      CLKIN外部同步時鐘輸入（20kΩ下拉至SGND），用于同步開關頻率（鎖相通道1）。
      CLKOUT輸出180°相位的時鐘信號，僅在RUN4啟用時有效；僅輸出，不可驅動。
      GND功率地；連接輸入/輸出電容器負極，大面積銅箔處理。
      SGND信號地；連接反饋和控制電路，單點連接至GND，建議在模塊下方PCB背面連接。
      VOUT1~VOUT4各通道降壓輸出，引出負載連接點。建議與GND間放置輸出電容。

      4、輸出電壓計算公式與參考設計

      輸出電壓由外部分壓電阻設置，根據以下公式來設定輸出電壓：

      VOUT = 0.6V ? (1 +RFB(TOP)/RFB(BOT))

      在ASP4644中，每個通道芯片內部FB引腳與VOUT引腳之間集成了60.4kΩ的RFB(TOP)電阻。如果要設定輸出電壓，只需要更改芯片外FB引腳到地之間的RFB(BOT)電阻即可，輸出電壓與RFB(BOT)電阻的對應關系如下表：

      V OUT (V)0.61.01.21.51.82.53.35
      R FB(BOT) (k)Open90.960.440.230.119.113.38.25

      對于N個通道的并行操作，只有唯一的RFB(BOT)接在1個引腳上，可以使用以下公式求解VOUT電壓。

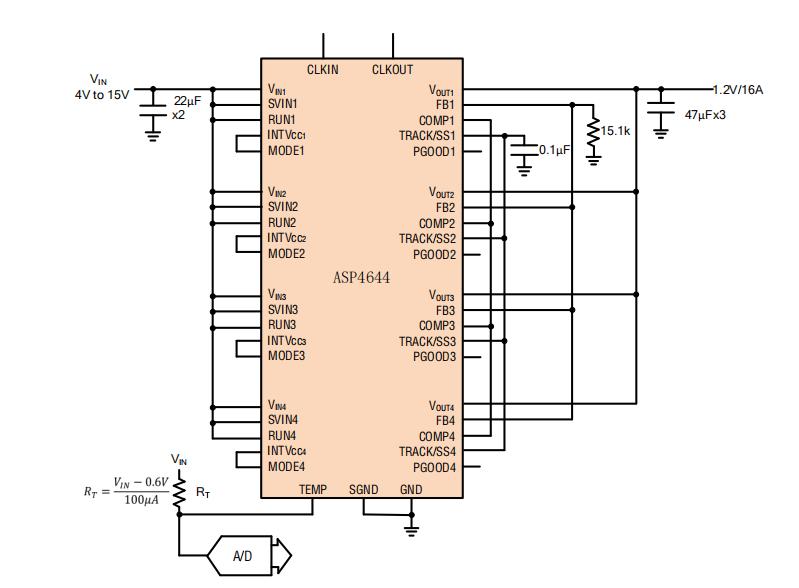

      并將來自不同通道的VOUT，F(xiàn)B和COMP引腳接在一起，共用一個RFB(BOT)電阻，如下圖所示：

      4-14V 輸入，4 相，輸出 1.2V，16A 負
