深入解析NCP1345：高性能準諧振反激控制器的卓越之選

在電子工程師的設計世界里，尋找一款性能卓越、功能豐富的控制器至關重要。onsemi的NCP1345準諧振反激控制器，專為高性能離線USB - PD和USB Type - C電源轉換器設計，憑借其獨特的特性和強大的功能，成為了眾多工程師的理想之選。下面，我們就來全面深入地了解一下這款控制器。

文件下載：onsemi NCP1345準諧振反激式控制器.pdf

一、NCP1345概述

NCP1345是一款高度集成的準諧振反激控制器，適用于設計高性能離線USB - PD和USB Type - C電源轉換器。它采用了雙引腳VCC架構，可直接連接到輔助繞組，簡化了VCC管理，減少了元件數量，提高了性能。同時，它還具備精確的初級側輸出電流限制電路，能確保恒定的輸出電流限制，不受編程輸出電壓或銘牌輸出功率的影響。

框圖

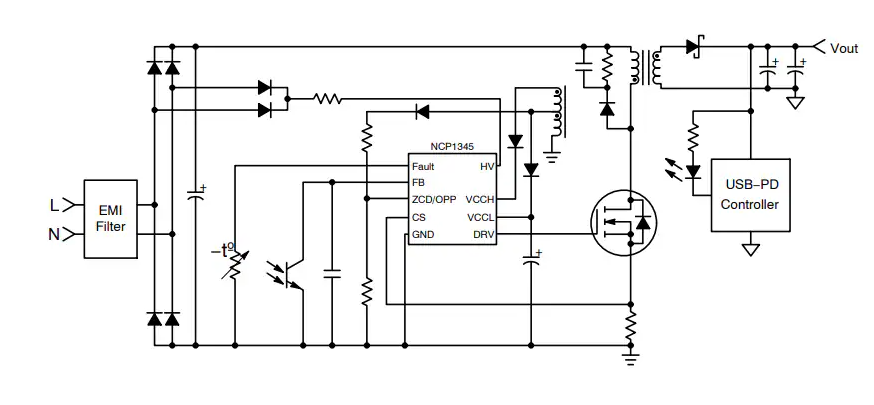

典型應用電路

二、關鍵特性剖析

（一）啟動與供電電路

NCP1345集成了高壓啟動電路和欠壓檢測功能。在啟動過程中，當VCC達到啟動閾值（典型值17.0V）時，控制器開始工作；當VCC低于關閉閾值（典型值9.0V）時，控制器停止工作。啟動電流在不同階段會根據VCC的電壓進行調整，以實現高效啟動和低功耗。例如，當VCC低于抑制閾值時，啟動電流會降低到典型值0.5mA，以限制器件的功耗。

（二）雙VCC管理

為了適應USB - PD 3.0適配器設計中輸出電壓的廣泛變化（3.3V - 21V），NCP1345采用了雙范圍VCC架構。除了常規的VCCL引腳外，還增加了VCCH引腳，額定電壓高達200V。當輸出電壓較低時，VCCH引腳從VCCH繞組接收約12.6V的電壓，并通過內部穩壓器將其傳遞給VCCL；當輸出電壓升高時，內部穩壓器會確保VCCL保持在10V。這種設計有效地解決了在寬輸出電壓范圍內為控制器提供穩定供電的問題。

（三）驅動能力

DRV引腳具有高電流驅動能力（- 0.5/+0.8A），能夠有效地驅動高柵極電荷功率MOSFET。同時，DRV引腳還集成了有源電壓鉗位功能，將外部MOSFET的柵極電壓限制在典型值12V，最大不超過14V，確保了MOSFET的安全可靠運行。

（四）反饋接口

NCP1345提供了兩種反饋接口選項。

1. 電阻上拉選項：這是默認選項，采用電壓控制架構。FB引腳通過上拉電阻連接到5V電源，默認上拉電阻值為20kΩ。通過內部4:1的電壓分壓器，將FB引腳的電壓信號分別輸入到跳周期和谷底比較器以及PWM比較器和電流限制比較器中。這種架構的閉環帶寬通常在1 - 2kHz之間。
2. 共源共柵緩沖高帶寬架構：采用電流控制架構，通過共源共柵緩沖器設置電壓鉗位（典型值2V），將傳統的電壓控制架構轉換為電流控制架構。這種架構大大降低了光耦集電極所看到的有效阻抗，使開關電源能夠?qū)崿F(xiàn)更高的閉環帶寬。同時，還可以通過在集電極和地之間連接電容來設置高頻極點，以穩定開關電源的控制環路。

（五）保護功能

NCP1345具備多種保護功能，確保了系統的可靠性和穩定性。

1. 欠壓保護：當HV引腳電壓低于欠壓閾值（典型值99V）時，定時器啟動。如果在定時器超時（典型值54ms）之前HV引腳電壓仍未超過閾值，控制器將停止工作，進入非鎖存故障模式。
2. 線路移除和輸入濾波電容放電電路：該功能集成了有源輸入濾波電容放電電路，通過對HV引腳電壓進行數字采樣和斜率監測來檢測線路移除。當檢測到線路移除時，啟動HV放電周期，確保輸入濾波電容安全放電。
3. 過壓保護（OVP）：當Fault引腳電壓超過過壓閾值（典型值3.0V）時，控制器鎖存；當VCC超過VCC(OVP)（典型值36.5V）時，柵極驅動禁用，控制器進入鎖存故障模式。
4. 過溫保護（OTP）：通過NTC熱敏電阻檢測溫度，當熱敏電阻電壓低于過溫閾值（典型值0.4V）時，控制器檢測到故障。不同選項下，控制器的響應方式不同，有的會鎖存，有的會在故障移除且滿足一定條件后自動恢復。
5. 過功率保護（OPP）：通過HV引腳感測交流線路輸入電壓的峰值，并將其內部縮放后用于OPP。ZCD引腳不僅用于檢測變壓器的去磁，還用于設置OPP補償水平和感測輸出電壓。
6. 過載保護：過載定時器對過載故障的持續時間進行積分，當定時器超時（典型值160ms）時，控制器檢測到過載條件，可能會鎖存或進入安全的低占空比自動恢復模式。
7. 輸出電流限制：為了滿足一些法規對輸出電流和功率的限制要求，NCP1345采用了特殊的自動調諧輸出電流限制電路。通過準確感測去磁時間的開始和結束點，結合相關公式計算輸出電流，并進行反饋控制，以保持恒定的輸出電流限制。
8. 異常過流保護（AOCP）：在一些嚴重故障條件下，如繞組短路，開關電流可能會迅速增加。NCP1345通過增加一個額外的比較器來檢測異常過流故障，當連續檢測到四個異常過流故障時，控制器進入鎖存模式。
9. 電流檢測引腳故障保護：當CS引腳開路時，1μA（典型值）的上拉電流源會將CS引腳拉高，禁用控制器；當CS引腳短路到地時，最大導通時間（典型值32μs）可防止MOSFET永久導通。
10. 輸出短路保護：在輸出短路時，由于控制器的谷底超時功能，磁芯可能會飽和。但NCP1345在ZCD引腳電壓高于觸發閾值時會禁用超時定時器，直到去磁完成后才會產生下一個驅動脈沖，從而保護了初級MOSFET和次級二極管。

三、工作模式詳解

（一）準諧振（QR）工作模式

NCP1345是一款準諧振反激控制器，通過監測變壓器輔助繞組電壓來檢測變壓器的去磁情況。當變壓器去磁完成后，電源開關在漏極電壓的谷底開啟，從而降低了開關損耗和電磁干擾（EMI）。

（二）谷底鎖定（VLO）操作

為了避免傳統QR反激控制器在負載變化時出現谷底跳躍和不穩定現象，NCP1345采用了專利的谷底鎖定（VLO）電路。一旦選擇了一個谷底，控制器將鎖定在該谷底，直到輸出功率發生顯著變化。不同的FB電壓對應不同的谷底選擇閾值，每個谷底選擇比較器都具有600mV的遲滯，有助于穩定運行。

（三）頻率折返（FF）模式

當輸出負載降低，F(xiàn)B電壓下降到一定程度時，控制器進入頻率折返模式。在該模式下，最小峰值電流設定點增加，開關頻率降低，以提高輕載效率。同時，為了減少進入和退出頻率折返模式的遲滯，設置了退出閾值略低于進入閾值，并通過1ms的定時器來防止工作點過渡時的振蕩。

（四）輕載管理模式

1. 最小頻率鉗位和跳周期模式：電路防止開關頻率低于最小頻率（典型值25kHz），當開關周期過長時，會強制啟動新的開關周期。當FB電壓低于跳周期閾值時，電路開始跳脈沖；當FB電壓超過跳周期閾值加上遲滯電壓時，恢復正常工作。
2. 安靜跳周期模式：為了避免跳周期模式下的突發頻率進入可聽范圍，電路通過一個定時器（典型值1.25ms）來限制突發頻率的最大值為800Hz。在無負載情況下，該操作有助于提高效率。
3. 自動調諧跳周期模式：為了防止在低電壓輸出時出現過大的輸出紋波，NCP1345通過ZCD引腳在去磁階段感測輸出電壓，并根據感測到的電壓自動調整跳周期閾值，為每個輸出電壓提供最佳的進入點。

四、典型應用與注意事項

（一）典型應用電路

NCP1345的典型應用電路如圖所示，包括高壓輸入連接、啟動電路、VCC管理電路、反饋電路、驅動電路等部分。在實際應用中，需要根據具體的設計要求選擇合適的元件參數，以確?？刂破鞯男阅芎头€(wěn)定性。

（二）注意事項

1. HV引腳連接：HV引腳必須直接連接到交流線路，并且在連接前需要對線路和中性線進行二極管“或”操作，以防止引腳電壓低于地。同時，應使用串聯電阻來保護引腳，在啟動時使用低阻值電阻（<5kΩ）以減少電壓偏移。
2. VCC電容選擇：CVCC的大小需要根據控制器啟動時輔助電源電壓的上升情況進行合理選擇，以確保在啟動過程中VCC電壓始終高于關閉閾值。同時，需要考慮控制器啟用后總ICC電流（ICC3加上ΔICC）的影響。
3. 反饋接口選擇：根據具體的應用需求選擇合適的反饋接口選項。如果需要較高的閉環帶寬，可以選擇共源共柵緩沖高帶寬架構；如果對帶寬要求不高，可以選擇電阻上拉選項。
4. 保護功能設置：根據實際應用場景，合理設置各種保護功能的閾值和延遲時間，以確保系統在各種故障情況下都能安全可靠地運行。

五、總結

NCP1345準諧振反激控制器以其豐富的功能、卓越的性能和可靠的保護機制，為高性能離線USB - PD和USB Type - C電源轉換器的設計提供了一個優秀的解決方案。通過深入了解其特性、工作模式和應用注意事項，電子工程師可以更好地利用這款控制器，設計出更加高效、穩定的電源系統。在實際應用中，我們還需要不斷地進行測試和優化，以確保系統在各種條件下都能達到最佳性能。你在使用類似控制器的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
