軋機不停轉，PROFIBUS光纖模塊通信零故障的終極答案
1. 項目背景
某大型鋼鐵加工制造廠熱軋車間原控制系統面臨嚴峻挑戰：軋機區域PROFIBUS電纜長達200米，強電磁干擾導致PLC與遠程I/O站通信頻繁中斷，每月平均故障達15次，嚴重影響生產連續性。傳統銅纜在高溫、震動環境下的信號衰減問題日益凸顯，維護成本居高不下。

2. 解決方案
項目組創新性引入PROFIBUS光纖轉換器組網方案。核心設備采用雙通道冗余型OLM（光纖鏈路模塊），將西門子S7-400H系列PLC的RS-485電信號轉換為光信號傳輸。通過星型光纖拓?fù)溥B接5個軋機控制站，徹底隔離車間級電磁干擾，同時保留原有PROFIBUS-DP協議棧，無需修改PLC程序。
3. 實施過程與拓?fù)浼軜?gòu)
實施分為三階段：首先在PLC機柜側安裝主站光纖轉換器，保留原有DP接頭；隨后沿軋機電纜橋架敷設6芯鎧裝光纜至各從站；最后在遠程ET200M站加裝從站端介質轉換模塊。

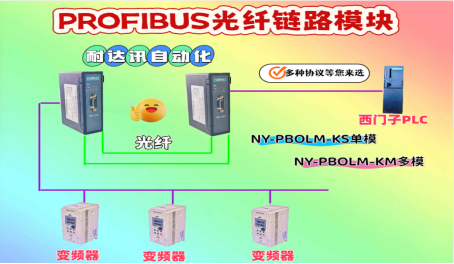

拓?fù)浣Y(jié)構示意：
西門子PLC(主站) → PROFIBUS光纖轉換器(電/光轉換)
│
┌──────┬──────┬──────┐
▼ ▼ ▼ ▼
光纖分路器(1:4)
│ │ │ │
▼ ▼ ▼ ▼
軋機1站 軋機2站 軋機3站 軋機4站
(光纖轉PROFIBUS) (同左結構)

4. 應用效果對比
改造前：
- 通信距離極限150米，實際故障率12次/月
- 信號抖動導致軋制厚度偏差±0.3mm
- 每月維護耗時約40工時
改造后：
- 光纖傳輸距離延伸至3公里無中繼
- 通信故障降為0次/月，厚度控制精度提升至±0.1mm
- 抗干擾能力提升，支持軋機變頻器近距離（<10m）并行布線
- 診斷功能增強：通過轉換器LED狀態可快速定位鏈路故障
協議適配關鍵點：
保持PROFIBUS-DP原有1.5Mbps速率不變，利用光纖轉換器的透明傳輸特性，確保GSD文件無需重配置。特別優化了響應時間參數，使總線循環時間從85ms縮短至52ms，滿足軋機毫秒級同步要求。

5. 行業推廣與前景
本項目驗證了傳統PROFIBUS網絡光纖化改造的可行性，為鋼鐵行業提供了新思路：
- 老舊產線升級：可在不更換核心控制設備前提下提升系統可靠性
- 智能工廠融合：光纖主干網為后續接入工業以太網預留通道
- 拓展應用場景：方案已推廣至高爐配料系統、連鑄機冷卻水控制等場景
光纖接口：
1、 光纖波長：多模：850nm、1310 nm；
2、 單模：1310 nm、1550nm；
3、 傳輸光纖：多模：50/125、62.5/125、100/140um；
4、 單模：8.3/125、9/125um、10/125um；
5、 傳輸距離：多模2KM；單模：20KM；
6、 光纖接口類型：ST接口。
其它指標：
1、 電流電源：DC9-30V ；150mA；
2、 外形尺寸：40mm×110mm×74mm；
3、 工作溫度：-10-70℃；
4、 相對濕度：≤90%(無冷凝)；
5、 存放溫度：﹣40～80℃。

隨著工業光通信成本下降，PROFIBUS-POF（塑料光纖）混合組網將成為中型改造項目的優選方案。
創新總結
本項目的核心創新在于“協議延續性改造”理念：通過介質轉換而非協議轉換，既保留了鋼鐵企業熟悉的技術生態，又解決了現場頑疾。這種漸進式創新比全面更換為PROFINET方案節約60%投資，為傳統制造業數字化轉型提供了高性價比路徑。實踐證明，在新舊技術交替期，“橋接式創新”往往比顛覆式改造更具工程價值。
