在消費電子產品持續向輕薄短小演進的浪潮中，TWS耳機、智能手表、微型傳感器等設備對內部元器件的空間占用和信號完整性提出了前所未有的高要求。面對這一挑戰，上海雷卯電子憑借多年深耕EMC防護領域的技術積累，推出基于0201超小封裝（0.6mm×0.3mm）的高性能ESD防護解決方案，兼顧極致微型化與高速信號兼容性，助力客戶產品在有限空間內實現高可靠性與高良率。

一、超小尺寸，釋放PCB寶貴空間

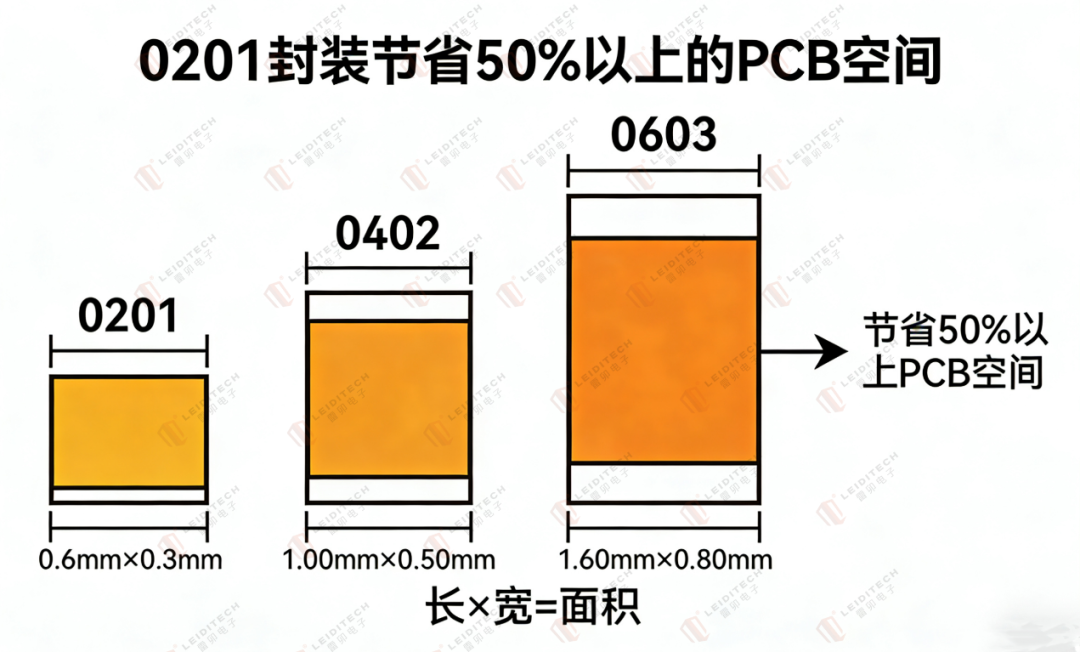

雷卯電子的0201系列ESD防護器件采用行業領先的芯片級封裝工藝，整體尺寸僅為0.6mm × 0.3mm × 0.3mm，面積僅為傳統0402（1mm*0.5mm）封裝的1/3（0.18mm2vs 0.5mm2）。該尺寸可直接貼裝于TWS耳機充電盒Type-C接口、智能手表主板邊緣等空間受限區域，在不犧牲防護性能的前提下，為PCB布局節省超過50%的空間，為天線、電池或其他功能模塊留出更多設計余量。

二、超低電容，保障高速信號零失真

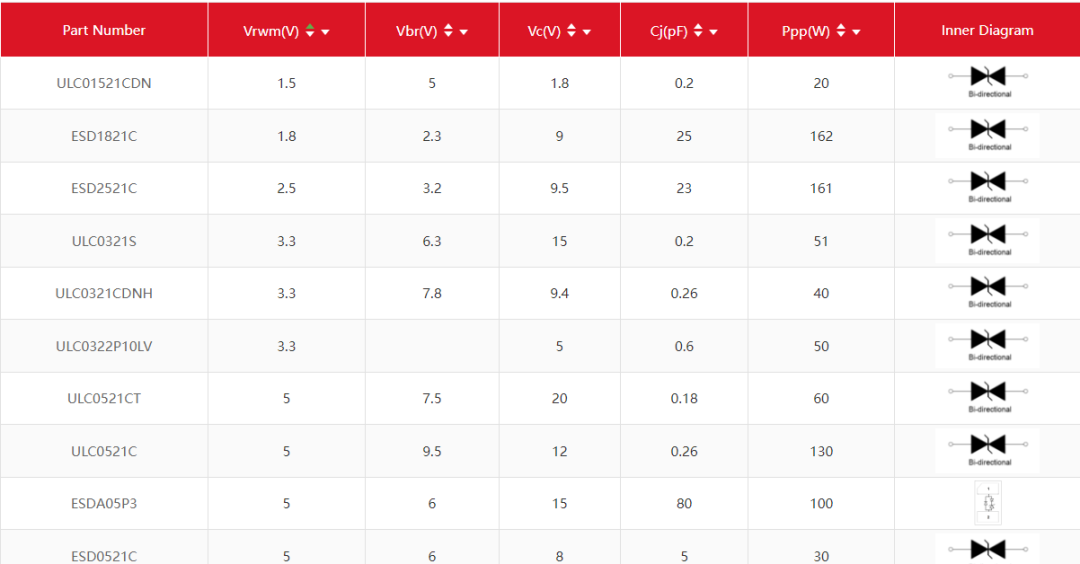

針對藍牙5.3、心率傳感、血氧檢測等對信號完整性極為敏感的應用，雷卯提供兩類低電容ESD防護路徑：

ULC系列：最低的寄生電容僅0.26pF（@1MHz），適用于藍牙天線、USB3.0等中高速信號線路，確保傳輸速率穩定、誤碼率極低；

ESD系列（如ESD0521C）：寄生電容低至5pF（典型值），漏電流≤0.2μA，已批量應用于多款高端智能手表的心率與血氧傳感器線路，實現無衰減、無干擾的精準信號采集。

所有器件響應時間＜1ns，可快速鉗位ESD瞬態脈沖，有效保護后端IC。

三、高可靠性，通過嚴苛測試驗證

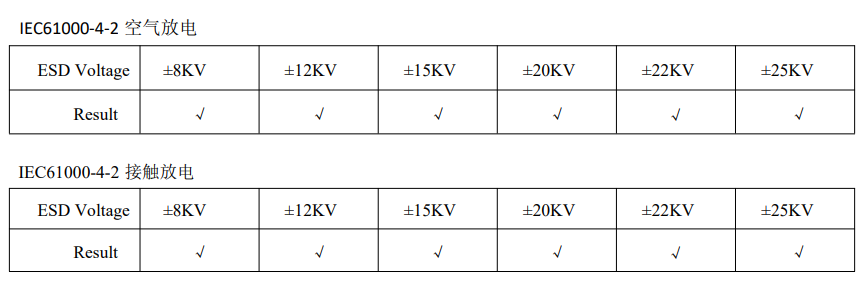

雷卯電子的0201系列ESD器件全面符合IEC 61000-4-2 Level 4標準（±8kV接觸放電 / ±15kV空氣放電），并經過1000次重復ESD脈沖沖擊測試，性能無衰減，低漏電流保持穩定，無漂移現象，滿足消費電子的可靠性要求。

此外，雷卯全系列ESD產品通過RoHS認證，無鉛無鹵素，符合全球環保法規，支持產品順利進入歐美、日韓等主流市場。

四、成熟方案，賦能多類微型終端

雷卯微型化ESD方案已在多個細分領域?qū)崿F(xiàn)規?；涞兀?br />

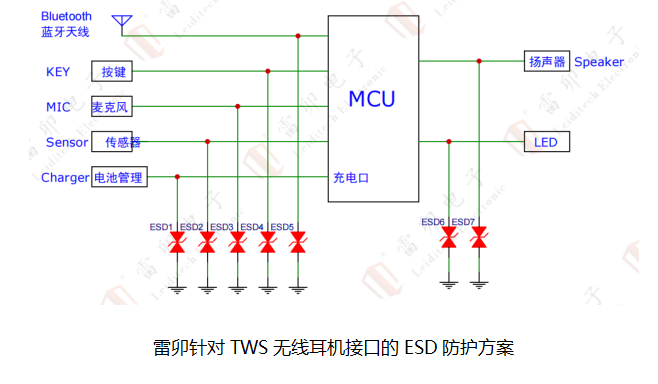

TWS耳機：ESD0521CH用于充電盒Type-C 5V接口；ULC0521C部署于耳機本體藍牙天線。

智能穿戴設備：ULC0521C保護心率傳感器信號線，用于血氧檢測模塊

物聯網微型傳感器：ULC0521C適配溫濕度傳感節點。

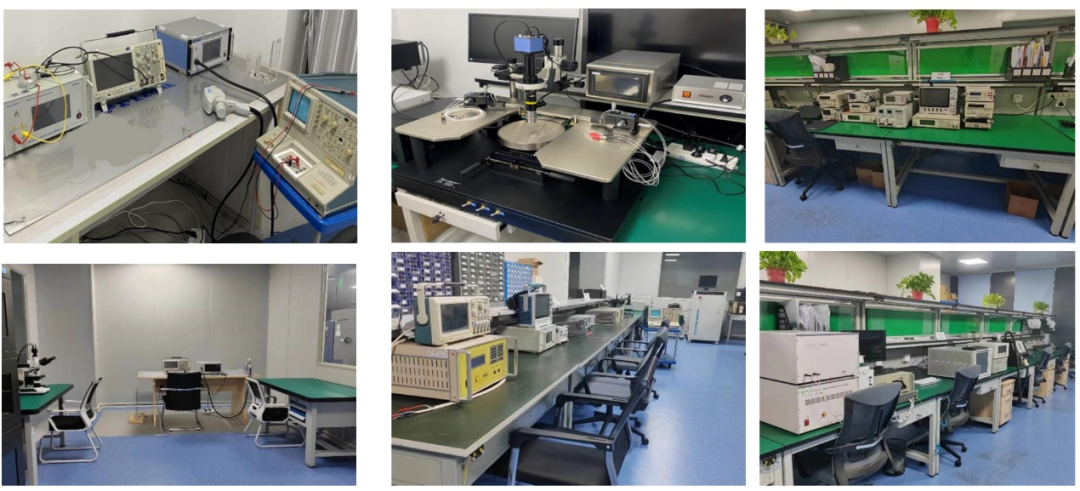

為幫助工程師快速驗證方案可行性，雷卯電子免費提供樣品及參考設計資料，技術支持器件選型，還提供免費實驗室協助進行靜電浪涌摸底測試服務，實現“方案+器件+測試驗證”一體化交付。

上海雷卯電子(Leiditech)致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
