在當今的電子設計領域，模擬到數字的轉換至關重要，它直接影響著系統的性能和精度。ADS7852作為一款由德州儀器（Texas Instruments）推出的12位、8通道、并行輸出的模擬 - 數字轉換器（ADC），憑借其出色的特性和廣泛的應用場景，成為眾多工程師的理想之選。今天，我們就來深入探討一下ADS7852的相關特性、工作原理、應用場景以及設計要點。

文件下載：ads7852.pdf

一、ADS7852特性概覽

高性能指標

ADS7852具有多項令人矚目的特性。它擁有2.5V內部參考電壓，8個輸入通道，采樣率高達500kHz，單5V電源供電，積分線性誤差（INL）和微分線性誤差（DNL）僅為±1 LSB，無漏碼現象，信納比（SINAD）達到70dB。這些特性保證了它在數據采集過程中的高精度和高可靠性。

低功耗設計

在功耗方面，ADS7852表現出色。在500kHz吞吐量的典型工作情況下，功耗僅為13mW。此外，它還具備休眠模式（nap mode）和睡眠模式（sleep mode），能夠進一步將功耗降低至2mW，這對于需要長時間工作且對功耗敏感的應用來說非常關鍵。

應用場景廣泛

由于其低功耗和小尺寸的特點，ADS7852非常適合多通道應用。它廣泛應用于醫療儀器、高速數據采集以及實驗室設備等領域，能夠滿足這些領域?qū)Ω呔葦?shù)據采集和低功耗的需求。

封裝形式與溫度范圍

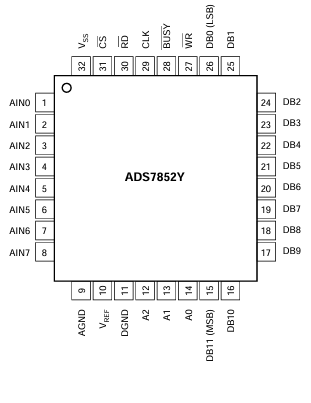

ADS7852采用TQFP - 32封裝，這使得它在PCB布局上更加靈活。并且，它在 - 40°C至 + 85°C的溫度范圍內能夠完全滿足規格要求并得到保證，這意味著它可以在較為惡劣的環境條件下穩定工作。

二、ADS7852的關鍵參數與配置

絕對最大額定值

在使用ADS7852時，我們需要關注其絕對最大額定值，以避免對器件造成永久性損壞。例如，模擬輸入電壓范圍為 - 0.3V至（V + 1.3V），電源電壓范圍為 - 0.3V至6V，最大功耗為325mW，最大結溫為 + 150°C等。在設計過程中，必須確保所有參數都在這些額定值范圍內。

通道選擇

ADS7852的通道選擇通過地址引腳A0、A1和A2來實現。通過不同的二進制組合，我們可以選擇8個不同的模擬輸入通道。這為多通道數據采集系統的設計提供了便利，工程師可以根據實際需求靈活選擇采集的通道。

電氣特性

ADS7852的電氣特性涵蓋了分辨率、模擬輸入、直流精度、采樣動態、交流精度、參考輸出、參考輸入、數字輸入/輸出以及電源供應要求等多個方面。以下是一些關鍵參數的簡單介紹：

• 分辨率：12位，能夠提供較高的精度。
• 模擬輸入：輸入電壓范圍為0V至5V，輸入阻抗為5MΩ，輸入電容為15pF，輸入泄漏電流為±1μA。
• 直流精度：積分線性誤差和微分線性誤差僅為±1LSB，增益誤差為±1LSB，這些參數保證了轉換結果的準確性。
• 采樣動態：轉換時間為1.5個時鐘周期，通過速率達到500kHz，能夠滿足高速數據采集的需求。

三、ADS7852的工作原理

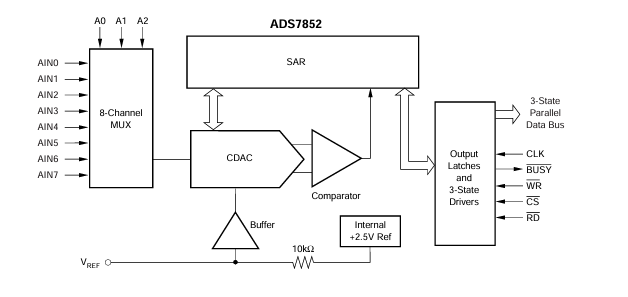

高速逐次逼近寄存器（SAR）架構

ADS7852采用高速逐次逼近寄存器（SAR）架構，基于電容重新分配的原理，本身就包含了采樣/保持功能。這種架構使得它在轉換速度和精度之間取得了很好的平衡。

外部時鐘要求

ADS7852需要一個外部時鐘來運行轉換過程，時鐘頻率范圍為200kHz至8MHz。時鐘的占空比并不重要，但最小高電平和低電平時間至少為50ns，時鐘周期至少為125ns。時鐘頻率的選擇會影響到轉換速度和精度，工程師需要根據實際需求進行合理選擇。

模擬輸入與參考電壓

ADS7852具有8個單端模擬輸入通道，通過地址引腳選擇通道。模擬輸入范圍由VREF引腳的電壓設定，內部參考電壓為2.5V時，輸入范圍為0V至5V；也可以使用外部參考電壓，范圍為2.0V至2.55V，對應的輸入電壓范圍為4.0V至5.1V。參考電壓的穩定性對轉換結果的精度至關重要，因此需要對VREF引腳進行適當?shù)呐月诽幚怼?/p>

四、ADS7852的操作流程

啟動轉換

啟動轉換的過程相對簡單。當WR引腳（引腳27）拉低至少35ns，同時A0、A1、A2和CS引腳有有效信號時，在WR引腳拉低后外部時鐘的第一個上升沿，ADS7852將進入轉換模式。轉換過程需要13.5個時鐘周期，其中2.5個時鐘周期用于采樣。在轉換過程中，BUSY引腳（引腳28）會輸出低電平，轉換完成后BUSY引腳會拉高，此時12位輸出數據在引腳15至26上有效。

讀取數據

數據讀取操作在轉換完成后進行。當BUSY引腳拉高至少t14秒后，將CS和RD引腳拉低至少25ns，即可使能12位輸出總線。數據在CS和RD引腳拉低30ns后有效，并在CS和RD引腳拉高后20ns內保持有效。

電源管理模式

ADS7852具有兩種不同的電源管理模式：休眠模式（Nap mode）和睡眠模式（Sleep mode）。在休眠模式下，除了電壓參考外，所有模擬和數字電路都斷電；在睡眠模式下，設備完全斷電。睡眠模式功耗最低，但從睡眠模式恢復需要一定時間，可能會導致輸出數據在一段時間內無效。而休眠模式由于保持了VREF引腳的電壓，終止后可以立即進行有效轉換。通過控制RD和地址引腳A0、A1的狀態，可以選擇進入不同的電源管理模式或返回正常采樣模式。

五、ADS7852的布局設計要點

避免干擾

由于ADS7852的基本SAR架構對電源、參考、接地連接和數字輸入上的毛刺或突然變化比較敏感，因此在布局設計時需要特別注意。在進行單次轉換時，存在多個“窗口”，外部瞬態電壓可能會影響轉換結果。這些毛刺可能來自開關電源、附近的數字邏輯或高功率設備。因此，為了保證轉換結果的準確性，需要確保電源干凈且經過良好的旁路處理。

電源旁路

為了減少電源噪聲對ADS7852的影響，應在靠近器件的位置放置一個0.1μF的陶瓷旁路電容，同時建議使用一個1μF至10μF的電容。如果電源噪聲較大，還可以使用更大的電容和一個5Ω或10Ω的串聯電阻進行低通濾波。

參考電壓處理

VREF引腳的處理也非常關鍵。由于轉換過程中會產生毛刺，參考源必須能夠處理這些毛刺。無論參考電壓是內部還是外部的，都應使用一個0.1μF的電容對VREF引腳進行旁路。如果需要，還可以使用一個更大的電容。如果參考電壓來自外部運放，要確保它能夠驅動旁路電容而不產生振蕩。

接地設計

GND引腳應連接到干凈的接地點，通常是“模擬”地。應避免將其連接到靠近微控制器或數字信號處理器的接地點。如果需要，可以直接從轉換器引出一條接地走線到電源入口點。理想的布局應包括一個專門用于轉換器和相關模擬電路的模擬接地平面。

六、總結

ADS7852作為一款高性能的12位8通道ADC，憑借其出色的特性、靈活的配置和低功耗設計，在多通道數據采集領域具有廣泛的應用前景。在使用ADS7852進行設計時，工程師需要深入了解其各項參數、工作原理和布局要點，以確保設計出的系統能夠穩定、準確地工作。同時，合理利用其電源管理模式，可以有效降低系統功耗，延長設備的使用壽命。希望本文能夠?yàn)楦魑还こ處熢谑褂肁DS7852進行設計時提供一些有價值的參考。
