RL78F24 LIN使用指導手冊

主機（Master）

一.RLIN3介紹

在汽車電子領域，LIN總線是RL78F24系列微控制器的核心外設之一。為簡化LIN通信的配置流程，瑞薩電子提供了專用的RLIN3配置工具，該工具能夠高效定義LIN信號幀的格式與內容。本文將重點闡述此工具的具體使用方法。

二.RL78/F24介紹

RL78/F24新一代超低功耗汽車微控制器，非常適用于實現未來高可靠性的智能執行器和傳感器，是低端車身ECU的理想之選。作為對現有RL78/F1x MCU的創新擴展，RL78/F24可滿足未來市場的多種需求。RL78/F24具有更高的CPU性能、耐高溫能力和更強的外設功能集，非常適合各種應用。

RL78/F2x系列產品按ISO 26262標準設計而成，支持高達ASIL B的功能安全（FuSa）。可支持高達EVITA-Light或更高的安全標準。AES加密模塊可處理高達256位的密鑰長度，并支持安全啟動和身份驗證功能。為了進一步提高BLDC（FOC）電機控制DC/DC控制系統的計算性能，RL78/F2x配備了獨特的應用加速器IP，以減輕復雜的三角函數和其它計算處理所帶來的負荷。

三.開發平臺

硬件：

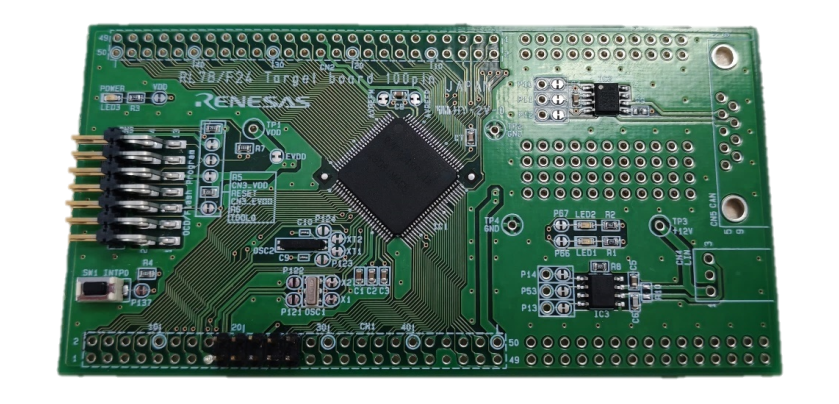

如前面所提到的，本文介紹以RL78/F24為主控MCU，對應板子為RL78/F24（R7F124FPJ） Target Board。

軟件環境：

CS+ for CC V8.12.00

Renesas CC-RL Compiler v1.14.00

Smart configurator for RL78 V1.12.0:

Board Support Packages. -v1.80（r_bsp）

Ports v1.6.0

RLIN3 V1.00

Interval Timer V1.6.0（僅主機需要）

? ?

四.實現步驟

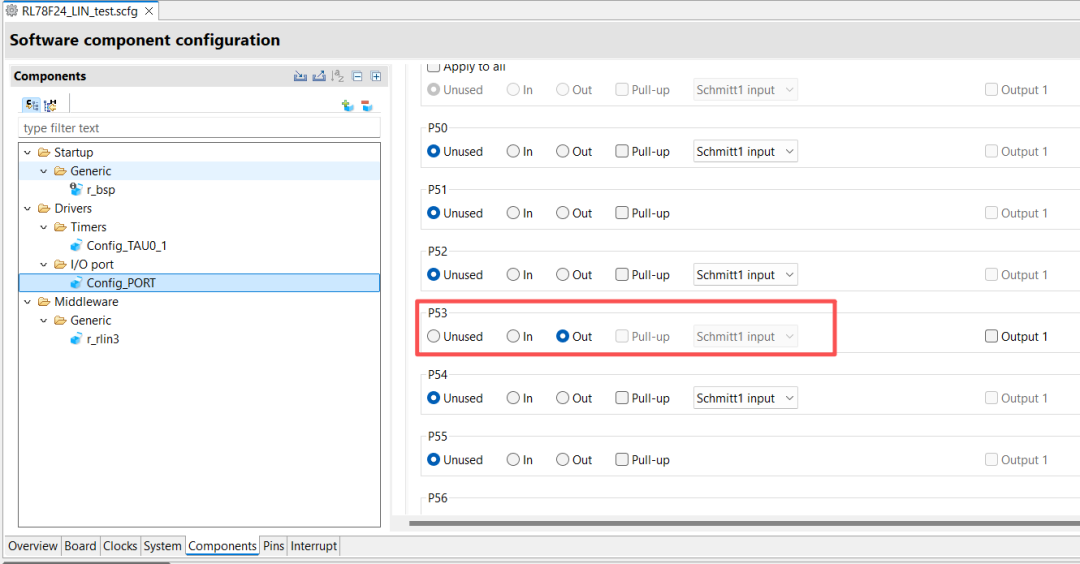

由于LIN總線是一主多從的架構，其配置將分為主機和從機兩部分進行介紹，本文介紹的是主機配置。主機配置如下：把P53設為輸出模式，其目的是控制LIN transceiver的使能信號。可以直接通過Smart Configurator圖形化界面進行配置。

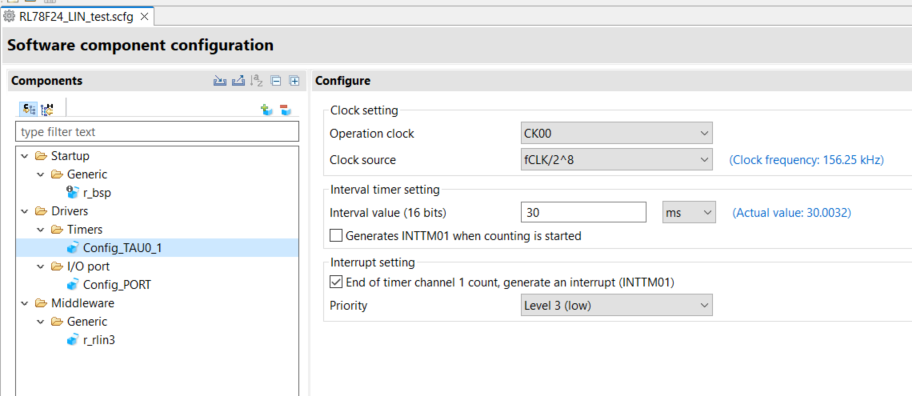

添加TAU0_1，用于主機的tick。Tick是主機LIN通信的基準時間信號，必須用定時器實現。在中斷中調用l_sch_tick函數實現LIN信號幀的發送和接收。

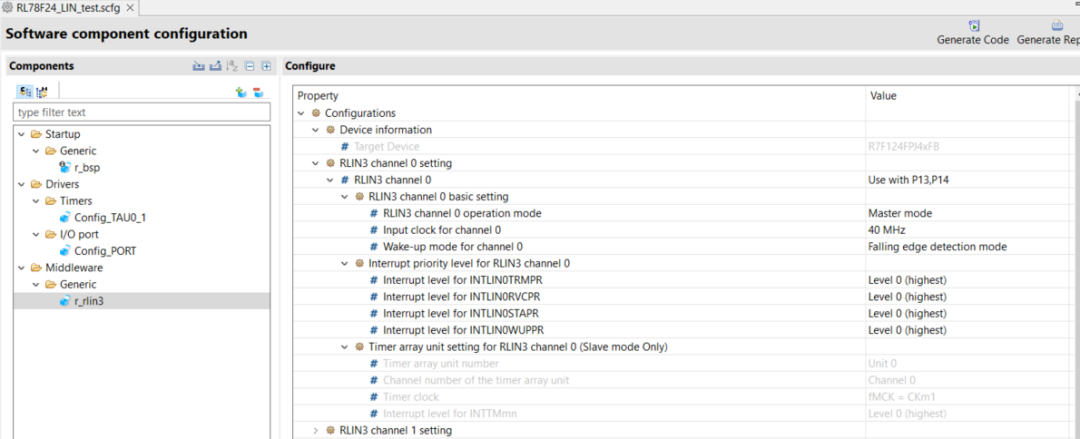

添加r_lin3：

接下來是關于配置工具—LIN Configurator的介紹與設置。LIN Configurator包含在r_lin3的模塊中，通過Smart Configurator添加完r_lin3組件后，可以在生成的文件夾中找到。

解壓“LINConfigurator_RL78F23_F24_E_V100.zip”文件，安裝LIN Configurator。打開“LIN Configurator for RL78/F23 and RL78/F24”，

點擊

圖標，

打開r_rlin3_config.h，該文件位于srcsmc_gen _rlin3_lib，生成的配置都會保存在這個頭文件中。

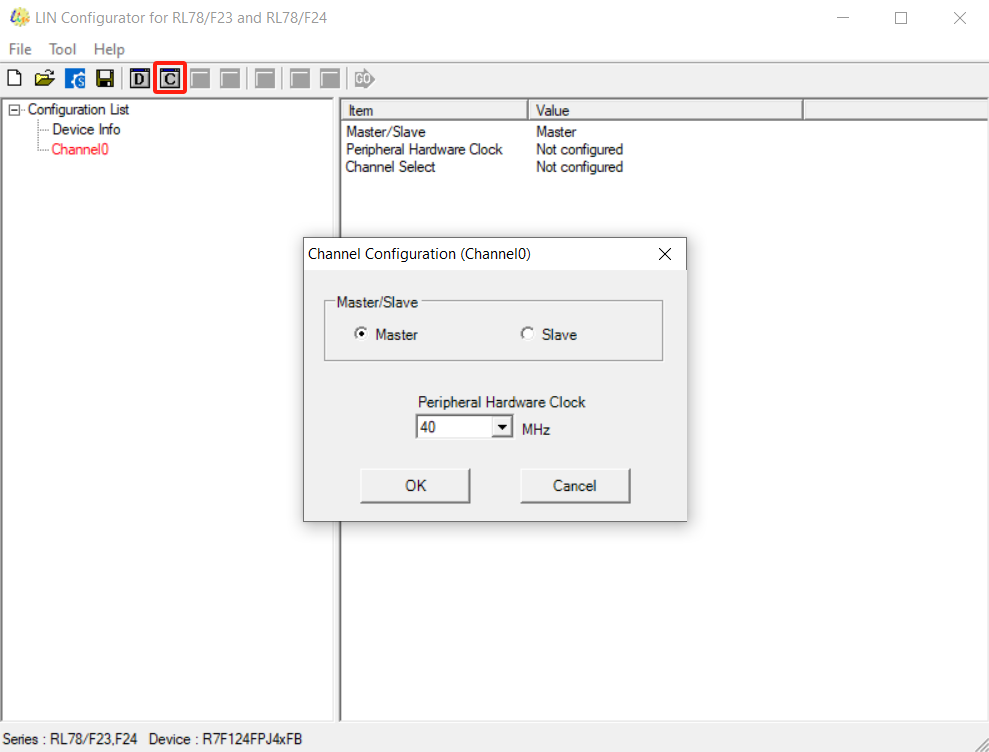

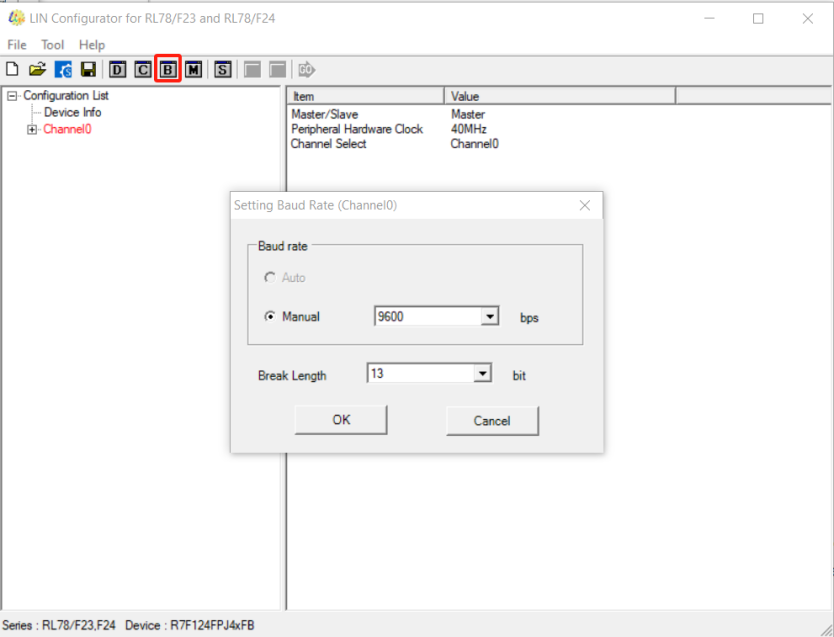

接下來就是對Device、Channel以及波特率的設置。

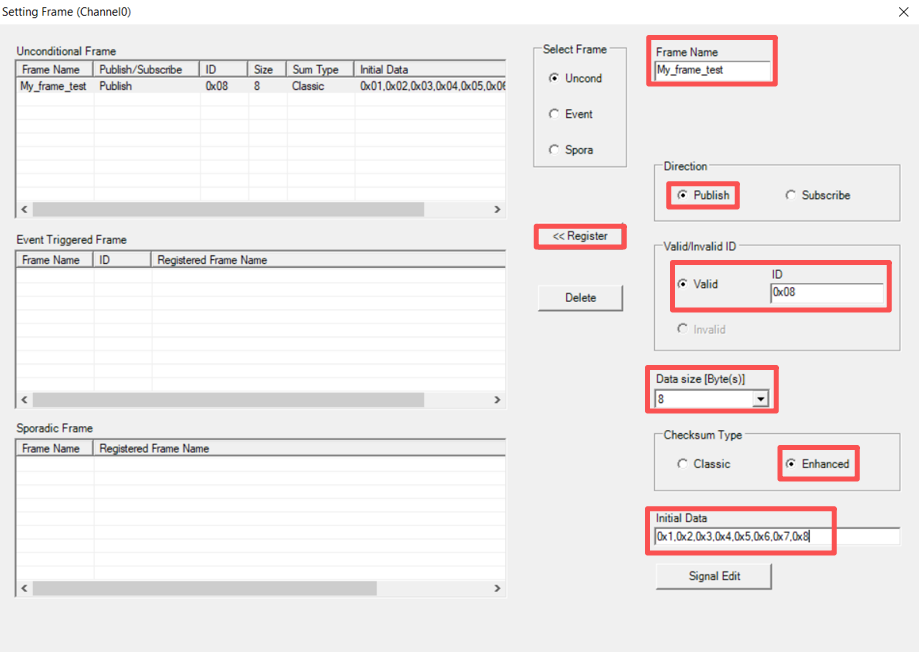

在消息配置界面中，為用戶提供了3種類型的消息幀可供設置，分別是無條件幀（Unconditional frames）、事件幀（Event frames）、偶發幀（Sporadic frames）。本文主要介紹無條件幀的設置。在LIN Configurator配置工具中，無條件幀必須包含唯一的名稱（unique name）、發布/訂閱（publish/subscribe）方向、幀ID、校驗（check sum）類型（默認是增強型校驗和）、數據長度和每個幀的數據初始值。在所有的設置完成后，點擊“Register”，該無條件幀方可生效。如下圖：

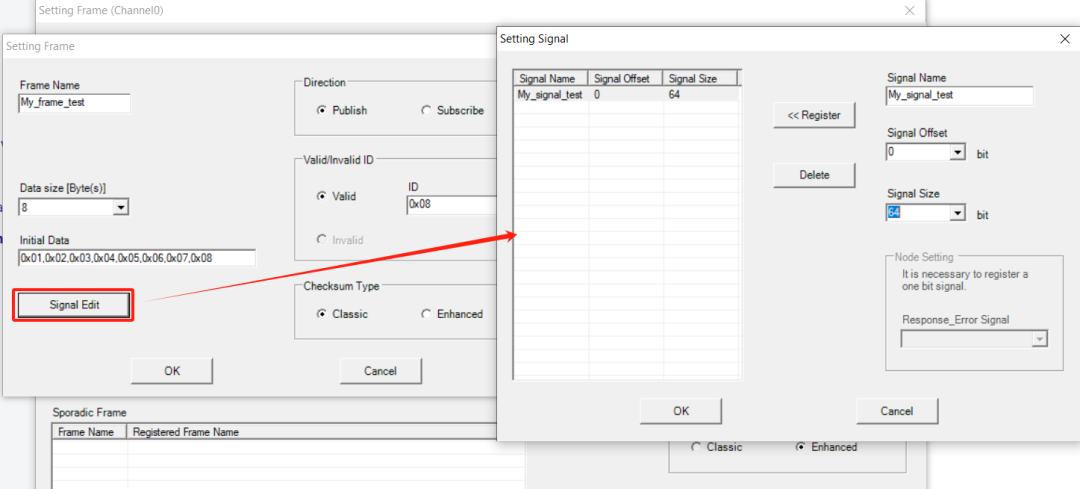

創建完這個無條件幀后，點擊“Signal Edit“進行信號的編輯。每個幀必須包含至少一個信號，每個信號必須要有一個單獨的名字，后續的LIN數據的發送和接收都需要用到這個名字。本例中，My_signal_test是一個長度為8字節的信號，Signal Size為64bit。如果需要每個幀設置多個信號，對應的offsets也需要做相應的設置。

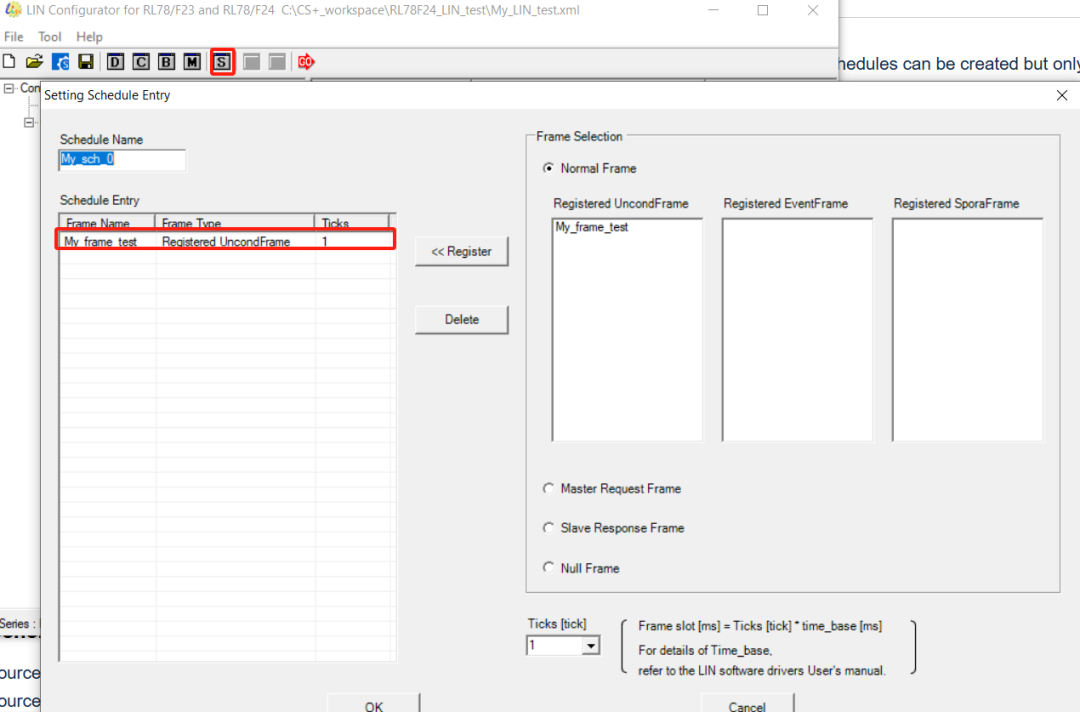

RLIN3驅動通過“schedule table”里的特定幀來接收和發送數據。用戶可以創建多個schedule，但是同一個時間只能有一個schedule是工作的。Schedule也必須有一個單獨的名字。本例中只用到一個schedule。

保存配置：

在上述所有配置完成后，用戶可以把整個配置保存成一個xml文件，方便下次使用。保存方法是點擊上拉菜單中“File” → “Save”。

生成源代碼：

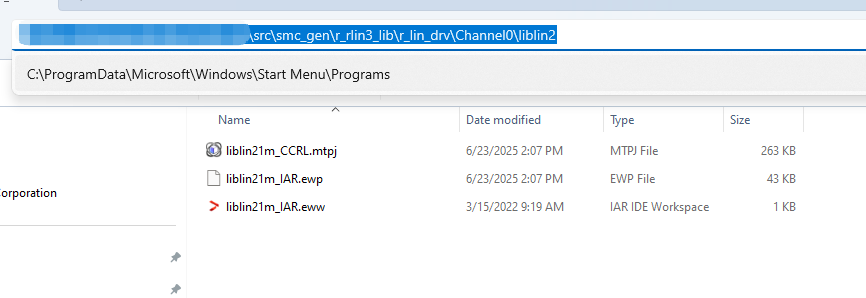

點擊紅色的“GO”圖標，該工具會自動生成一個新的CS+/IAR的lib工程，該工程路徑會放在r_lin_drv → ChannelX → liblin2。

編譯庫文件：

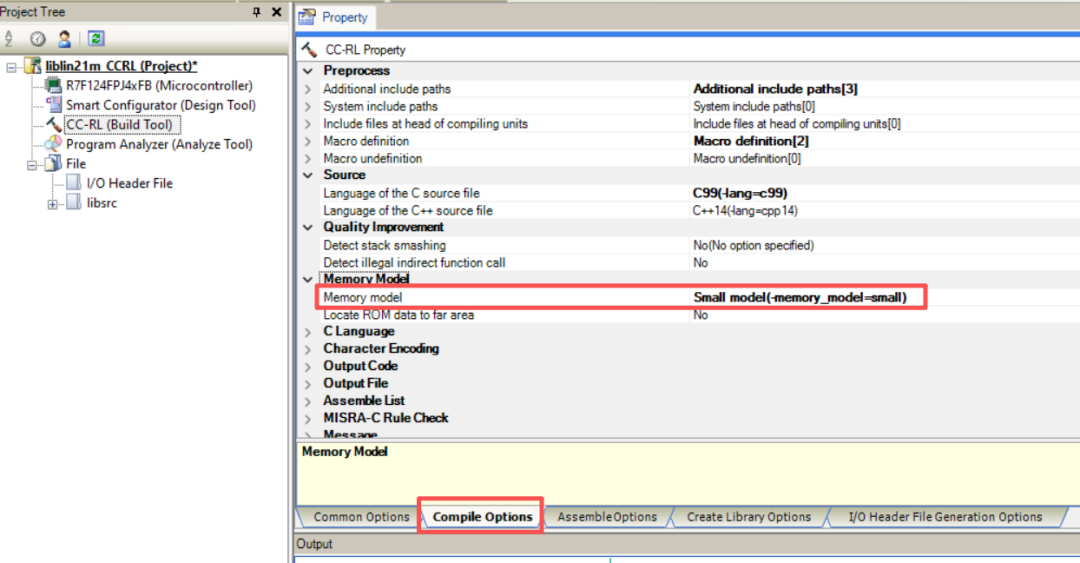

打開上述步驟生成的CS+工程，右鍵“CC-RL（Build Tool）”選擇“Property”，“Memory Model”選擇“ Small model”，然后編譯。Lib的Memory model需要和應用工程保持一致，由于這次的sample project用的是Small model，所以lib工程也用small model。

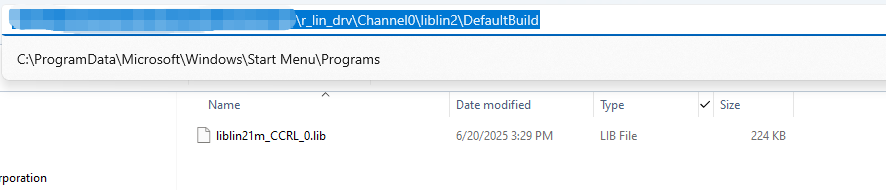

編譯完成后，會生成一個“l(fā)iblin21m_CCRL_0.lib”。該lib位于 _lin_drvChannel0liblin2DefaultBuild。

添加庫文件：

在上述步驟中已經生成了一個庫文件。接下來需要把這個庫文件添加到自己的應用工程中，添加的方法有很多種，這里推薦其中一種，添加方法如下圖：

五.API使用

在“main.c”文件中：

通過調用l_sys_init()初始化LIN

調用l_ifc_init（LIN_CHANNEL0）初始化接口

P53喚醒F24 FPB板子上的LIN收發器：P5_bit.no3=1;

設置schedule：l_sch_set（LIN_CHANNEL0，SCH0，1）；

使能定時器&定時器開始計時：R_Config_TAU0_1_Create(); R_Config_TAU0_1_Start();

調用發送函數：l_bytes_wr（My_signal_test，0，8，data）；

在“Config_TAU0_1_user.c”中：

啟動schedule：uint8_t tick_status = l_sch_tick（LIN_CHANNEL0）；

? ?

六.測試結果

RL78F24 FPB板子LIN收發器和LIN總線分析控制器LINTest-M連線圖如下：

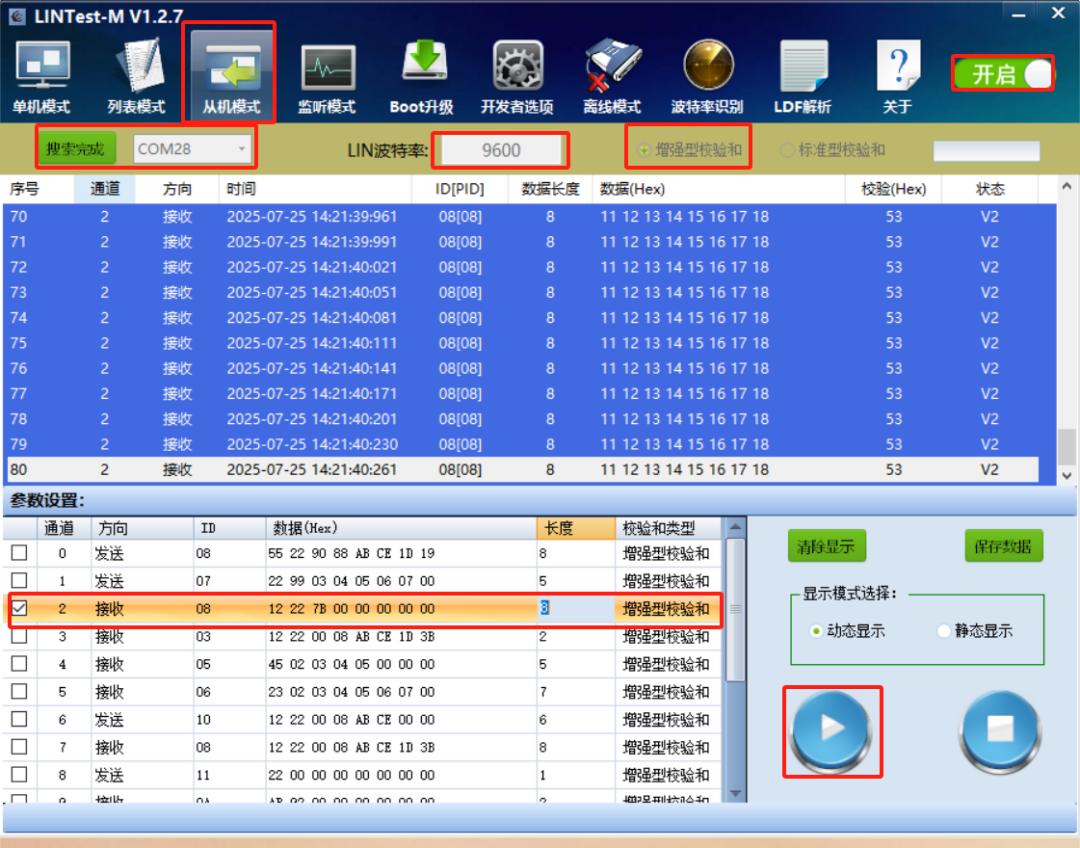

在電腦上打開LINTest-M上位機，選擇從機模式、COM口、波特率、校驗類型，參數設置的位置選擇ID為08，長度為8，顯示模式選擇動態顯示，最后點擊開始。通過界面可以看到LINTest-M成功接收收到由RL78F24發出來的數據，并且ID為08。說明通信成功。

七.使用提示

用戶需要自己添加RLIN3 Module SIS。有兩種方法。

第一：

打開Smart Configurator，選擇“Components”，點擊“Add Component”，點擊“Download RL78 Software Integration System modules”，選擇對應的module來下載。

第二種方法是：

在瑞薩官網上下載“r01an6334xx0100-rl78f24-sis”，并把其中的內容拷貝到Module Download文件夾。

下載鏈接：

RL78/F2x RLIN3 Module Software Integration System Rev.1.00 - Sample Code | Renesas瑞薩電子

https://www.renesas.cn/zh/document/scd/rl78f2x-rlin3-module-software-integration-system-sample-code?queryID=284f95b010231ecbece7b7671343fe2a

可以根據下面的方法找到Module Download文件夾。

最后，關于LIN Configurator配置工具的詳細使用方法，您可通過以下路徑查閱其用戶手冊。該手冊包含了RL78/F24系列LIN功能的詳盡說明，建議您在配置過程中多加參考。

八.總結

RL78F24具有汽車產品不可或缺的LIN模塊，瑞薩推出針對LIN模塊的配置工具LIN Configurator，方便用戶配置自己的LIN信號幀，不再需要考慮如何繁瑣的使用寄存器來收發數據，用戶可以基于該工具做應用開發。
