探秘DLP991UUV：高分辨率數字微鏡器件的卓越應用與設計要點

在如今的電子科技領域，數字微鏡器件（DMD）憑借其獨特的光學控制能力，在諸多應用場景中大放異彩。德州儀器（TI）的DLP991UUV就是這樣一款引人矚目的高分辨率DMD，它為工業、醫療和消費類市場等眾多領域帶來了新的解決方案。作為一名資深電子工程師，近期我仔細研究了DLP991UUV的數據手冊，下面就為大家詳細介紹這款器件。

文件下載：dlp991uuv.pdf

特性剖析：高分辨率與UV控制的完美結合

高分辨率微鏡陣列

DLP991UUV擁有驚人的4096 × 2176微鏡陣列，微鏡數量超過890萬個，微鏡間距僅為5.4μm，微鏡陣列對角線達0.99"。這種高分辨率的設計使得它在圖像顯示和光學調制方面表現出色。微鏡傾斜角為±12°（相對于平面），且專為角落照明而設計，集成的微鏡驅動器電路也大大簡化了設計流程。

UV波長控制能力

該器件專門設計用于控制343nm至410nm的UV波長，每通過一扇窗口，窗口透射率為97%，微鏡反射率為88%，平均衍射效率為91%（在f/3照明和f/2.4投影條件下，波長范圍為343nm至410nm），打開狀態陣列填充系數為90%。這種出色的UV控制能力使其在需要精確控制紫外線的應用中具有顯著優勢。

應用領域：廣泛覆蓋多行業需求

工業領域

在工業方面，DLP991UUV可應用于直接成像光刻技術、3D打印、機器視覺和質量控制以及激光打標和修復等。在3D打印中，其高分辨率能夠?qū)崿F(xiàn)更大的打印構件尺寸和超精細分辨率，為工業制造帶來更高的精度和效率。

醫療領域

醫療領域也是DLP991UUV的重要應用場景，如眼科、針對四肢和皮膚測量的3D掃描儀以及高光譜成像/掃描等。它能夠為醫療檢測和診斷提供更清晰、準確的圖像數據。

顯示領域

在顯示方面，可用于3D成像顯微鏡等設備，為科研和醫療觀察提供更優質的視覺體驗。

規格參數：確?？煽窟\行的關鍵

絕對最大額定值與建議運行條件

數據手冊中詳細列出了電源電壓、輸入電壓、時鐘頻率、溫度等絕對最大額定值和建議運行條件。例如，電源電壓方面，VDD適用于LVCMOS內核邏輯和LVCMOS低速接口（LSIF），范圍為 -0.5至2.3V；VDDA為高速串行接口（HSSI）接收器的電源電壓，范圍為 -0.3至2.2V等。了解這些參數能夠避免因超出器件極限而導致的損壞，確保設備的可靠運行。

熱性能與電氣特性

熱性能信息對于器件的穩定性至關重要。DLP991UUV工作區域至測試點1（TP1）的熱阻最大值為0.55°C/W，最小值為0.30°C/W。電氣特性方面，如電源電流、功率耗散、輸入輸出電流電壓等也都有明確的參數范圍。這些參數為設計散熱系統和電源電路提供了重要依據。

引腳配置與功能：精確設計的基礎

DLP991UUV采用FLV封裝321引腳LGA，文檔中詳細列出了每個引腳的名稱、焊盤ID、輸入/輸出類型、引腳說明、終端和布線長度等信息。例如，HSSI總線A、B、C、D的信號和時鐘引腳都有明確的差分阻抗要求，一般為100Ω。正確管理這些信號的布局和運行對于確保器件的長期可靠運行至關重要，設計時需參考TI DLP?標準SST數字微鏡器件的PCB設計要求。

詳細說明：深入了解器件工作原理

概述與功能方框圖

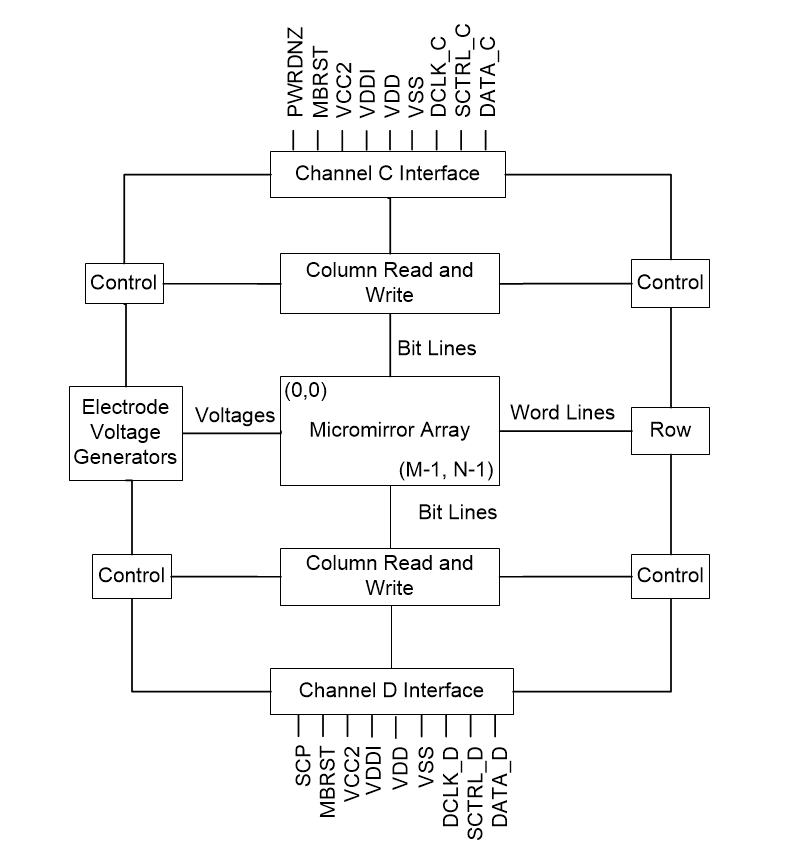

DLP991UUV是一款0.99英寸對角線空間光調制器，由高反射鋁微鏡陣列組成，是電子輸入、光學輸出的微機電系統（MEMS）。其輸入電氣數據接口為差分高速串行接口（HSSI），通過控制底層CMOS尋址電路的尋址電壓來單獨控制微鏡的正偏轉角或負偏轉角。功能方框圖展示了各個通道的連接方式，為理解器件的工作原理提供了直觀的參考。

電源接口與時序

該器件需要五個直流電壓才能正常運行，分別是VDD、VDDA、VOFFSET、VRESET和VBIAS，其中VDD/VDDA電源輸入需要1.9V電源。在電源時序方面，上電和斷電操作都有嚴格的要求，例如在上電期間，VDD和VDDA必須在施加VOFFSET、VBIAS和VRESET電壓之前啟動并穩定，且VBIAS和VOFFSET之間的電壓差值必須處于指定限值范圍內。在分析輸出時序時，需考慮測試儀引腳電子元件及其傳輸線路影響，使用IBIS或其他仿真工具將時序基準負載與系統環境相關聯。

應用與實施：實際設計的指南

典型應用案例

DLP991UUV與TI DLPC964工業控制器以及其他電氣、光學和機械組件結合使用時，可為工業直接成像和3D打印機應用提供出色的系統。文檔中給出了典型單芯片系統應用的示例圖，并列出了DMD的相關性能參數，如單行加載時間、單塊加載時間、全局復位模式全陣列圖形/秒等，為設計人員提供了實際應用的參考。

設計要求與過程

設計DLP991UUV DMD系統時，需要綜合考慮光源、光源引擎、電子元件和軟件等方面。首先要選擇合適的光源并設計光學引擎，同時了解DMD系統的電子元件，應用PCB板需支持為其供電并進行控制所需的所有電子元件。TI提供了參考設計原理圖和布局指南，幫助客戶設計DLPC964工業控制器和DLP991UUV DMD之間的電氣連接，完善的DLP系統還需要一個包含DMD、相關光源、光學元件、必要機械部件以及推薦熱設計概念和指南的光學模塊或光源引擎。

DMD內核溫度檢測

DMD具有內置熱敏二極管，可用于測量微鏡陣列外芯片某角的溫度。該熱敏二極管可與TMP461溫度傳感器連接，TMP461的串行總線連接到DLPC964工業控制器，實現溫度檢測功能。這些數據可用于在整體系統設計中集成額外的功能，如調節照明功率、風扇速度、主動冷卻溫度或流速等。

布局指南：優化PCB設計的關鍵

PCB設計標準與布線要求

為了設計采用DLP991UUV DMD的PCB板，需要遵循一系列的設計標準和布線要求。按照工業設計規范，如IPC - 2221和IPC - 2222 2類、B級可生產性等進行電路板設計和制造。PCB的單端信號目標阻抗為50Ω ± 10%，差分信號為100Ω ± 10%。同時，不同信號有不同的布線優先級，如HSSI DMD接口的信號優先級最高。

層堆疊與布線長度匹配

PCB層堆疊設計對于提高信號完整性至關重要。文檔中給出了層堆疊示例，將高速差分信號在內部層上布線并以實心接地層為基準，使用Nelco N4000 - 13 SI作為電介質材料來改善信號壓擺率。在布線長度匹配方面，高速串行DMD接口布線有嚴格的限制，如差分對內P和N的布線時間偏差要控制在±2ps以內，不同總線之間的偏差要控制在±45ps以內。

器件和文檔支持：保障設計順利進行

文檔提供了器件支持、文檔支持、接收文檔更新通知、支持資源等方面的信息。包括器件命名規則、標識說明、相關文檔列表等。TI E2E?中文支持論壇為工程師提供了一個獲取快速、經過驗證的解答和設計幫助的平臺。同時，也提醒了靜電放電警告，強調了正確處理和安裝集成電路的重要性。

通過對DLP991UUV數據手冊的深入研究，我們可以看到這款器件在高分辨率和UV控制方面的卓越性能，以及在多個領域的廣泛應用潛力。在實際設計過程中，我們需要嚴格遵循器件的規格參數、引腳配置、電源時序和布局指南等要求，以確保設計出穩定、可靠的系統。希望以上內容對各位電子工程師在使用DLP991UUV進行設計時有所幫助。大家在實際應用中是否遇到過類似器件的設計難題呢？歡迎在評論區分享交流。
