焊點(diǎn)空洞作為功率器件封裝焊接中的典型缺陷，其存在會(huì)顯著降低焊點(diǎn)導(dǎo)熱導(dǎo)電性能，加劇熱應(yīng)力集中，最終影響器件長(zhǎng)期可靠性。在實(shí)際工程應(yīng)用中，空洞率超標(biāo)是導(dǎo)致產(chǎn)品可靠性測(cè)試失效的核心誘因之一。本文將從錫膏配方、焊接工藝兩大維度，系統(tǒng)拆解空洞形成的核心成因，并詳細(xì)闡述傲牛科技帶空洞抑制劑SAC305錫膏的技術(shù)原理與應(yīng)用優(yōu)勢(shì)。

一、焊點(diǎn)空洞的核心成因：氣體殘留的“生成-逸出”失衡

焊點(diǎn)空洞的本質(zhì)是焊接過(guò)程中產(chǎn)生的氣體未能完全從熔融焊料中逸出，最終被凝固的焊料包裹形成的空隙。這些氣體的來(lái)源與錫膏配方特性、焊接工藝參數(shù)直接相關(guān)，具體可分為以下兩類核心成因。

（一）錫膏配方層面：氣體生成的“源頭控制”失效

錫膏由合金焊粉與助焊劑組成，二者的配方設(shè)計(jì)與性能參數(shù)，是決定氣體生成量的關(guān)鍵因素，具體失效點(diǎn)可分為三類：

1、助焊劑性能失配

助焊劑的活性、揮發(fā)動(dòng)力學(xué)及含量，直接影響氣體生成與排出效率。若助焊劑活性成分（如有機(jī)酸）含量不足，無(wú)法徹底清除焊粉與焊盤表面的氧化層，氧化層分解產(chǎn)生的CO?等氣體將殘留于焊點(diǎn)。

若助焊劑揮發(fā)速度與焊料熔融節(jié)奏不匹配——預(yù)熱階段揮發(fā)過(guò)快易形成“爆氣”，回流階段揮發(fā)過(guò)慢則氣體被熔融焊料包裹。

此外，助焊劑含量低于8%或高于12%，均會(huì)導(dǎo)致潤(rùn)濕性下降或焊料流動(dòng)性失衡，進(jìn)一步加劇氣體殘留。某光伏企業(yè)曾因使用助焊劑含量?jī)H6%的錫膏，導(dǎo)致IGBT模塊焊點(diǎn)空洞率高達(dá)8%，遠(yuǎn)超行業(yè)標(biāo)準(zhǔn)的5%上限。

2、焊粉質(zhì)量不達(dá)標(biāo)

焊粉的氧化度、球形度及吸潮性，是氣體生成的重要源頭。行業(yè)標(biāo)準(zhǔn)要求焊粉氧化度需控制在0.1%以下，若氧化度超標(biāo)，焊粉表面的SnO?等氧化層在高溫下會(huì)與助焊劑反應(yīng)，生成大量氣體；超細(xì)焊粉（如7號(hào)粉，粒徑2-5μm）因比表面積大，儲(chǔ)存過(guò)程中易吸收空氣中的水分，焊接時(shí)水分蒸發(fā)形成水蒸氣，直接轉(zhuǎn)化為空洞；同時(shí)，球形度低于95%的焊粉會(huì)導(dǎo)致錫膏填充密度不均，顆粒間的空隙易截留空氣，形成原生氣體殘留。

3、合金配比偏差

合金元素的精準(zhǔn)配比，影響焊料的熔融特性與潤(rùn)濕性。以SAC305錫膏為例，若銀含量低于3%或銅含量偏離0.5%，會(huì)導(dǎo)致焊料熔點(diǎn)波動(dòng)、潤(rùn)濕性下降——熔融焊料在焊盤上的鋪展速度減緩，氣體逸出通道被壓縮，進(jìn)而增加空洞形成概率。此外，合金晶粒細(xì)化不足，會(huì)導(dǎo)致焊料凝固時(shí)晶粒間存在微小空隙，形成“微空洞”聚集。

（二）焊接工藝層面：氣體逸出的“過(guò)程控制”失效

即使錫膏配方合格，焊接各環(huán)節(jié)的工藝參數(shù)偏差，仍可能導(dǎo)致空洞率超標(biāo)，具體集中在三個(gè)環(huán)節(jié)：

1、印刷工藝參數(shù)失控

錫膏印刷的核心是保證涂覆量均勻且無(wú)氣泡截留。若鋼網(wǎng)開(kāi)口尺寸與焊盤不匹配——開(kāi)口過(guò)大導(dǎo)致錫膏過(guò)量堆積，開(kāi)口過(guò)小則錫膏填充不足；或刮刀壓力失衡（壓力過(guò)大刮傷鋼網(wǎng)，壓力過(guò)小導(dǎo)致錫膏殘留）、印刷速度過(guò)快（5mm/s以上），均會(huì)導(dǎo)致錫膏內(nèi)部形成空氣截留。某消費(fèi)電子企業(yè)曾因鋼網(wǎng)厚度從100μm誤換為150μm，導(dǎo)致MOSFET焊點(diǎn)空洞率從2%升至5%。

2、回流曲線參數(shù)紊亂

回流焊的溫度曲線是控制氣體逸出的關(guān)鍵，任一階段參數(shù)偏差均會(huì)引發(fā)空洞。預(yù)熱段（室溫至150℃）若升溫速率超過(guò)2℃/s，助焊劑將快速揮發(fā)產(chǎn)生大量氣體，超出熔融焊料的排氣能力；恒溫段（150℃至180℃）若保溫時(shí)間不足40秒，助焊劑無(wú)法充分活化，氣體未能完全釋放；回流段（180℃至峰值溫度）若峰值溫度低于焊料熔點(diǎn)30℃以下，焊料未能完全熔融，氣體逸出通道不暢；冷卻段若降溫速率過(guò)快（超過(guò)4℃/s），焊料快速凝固會(huì)“鎖閉”未逸出的氣體。

3、焊盤預(yù)處理不充分

焊盤表面的氧化層、油污及顆粒雜質(zhì)，會(huì)阻礙焊料潤(rùn)濕性，形成局部氣體殘留。若焊盤存放時(shí)間超過(guò)72小時(shí)，表面易形成厚度超10nm的氧化層；或PCB清洗后未徹底干燥，表面殘留的水分與清洗劑成分，在焊接時(shí)均會(huì)轉(zhuǎn)化為氣體，最終形成空洞。

二、空洞抑制的技術(shù)突破：傲牛SAC305錫膏的核心原理

針對(duì)上述空洞成因，傲?？萍纪瞥龃钶d定制化空洞抑制劑的SAC305錫膏，在不改變現(xiàn)有生產(chǎn)設(shè)備與工藝參數(shù)的前提下，實(shí)現(xiàn)空洞率的顯著降低，其核心原理在于通過(guò)精準(zhǔn)的化學(xué)作用引導(dǎo)氣體逸出，具體過(guò)程分為三步：

第一步是氣液界面浸潤(rùn)。

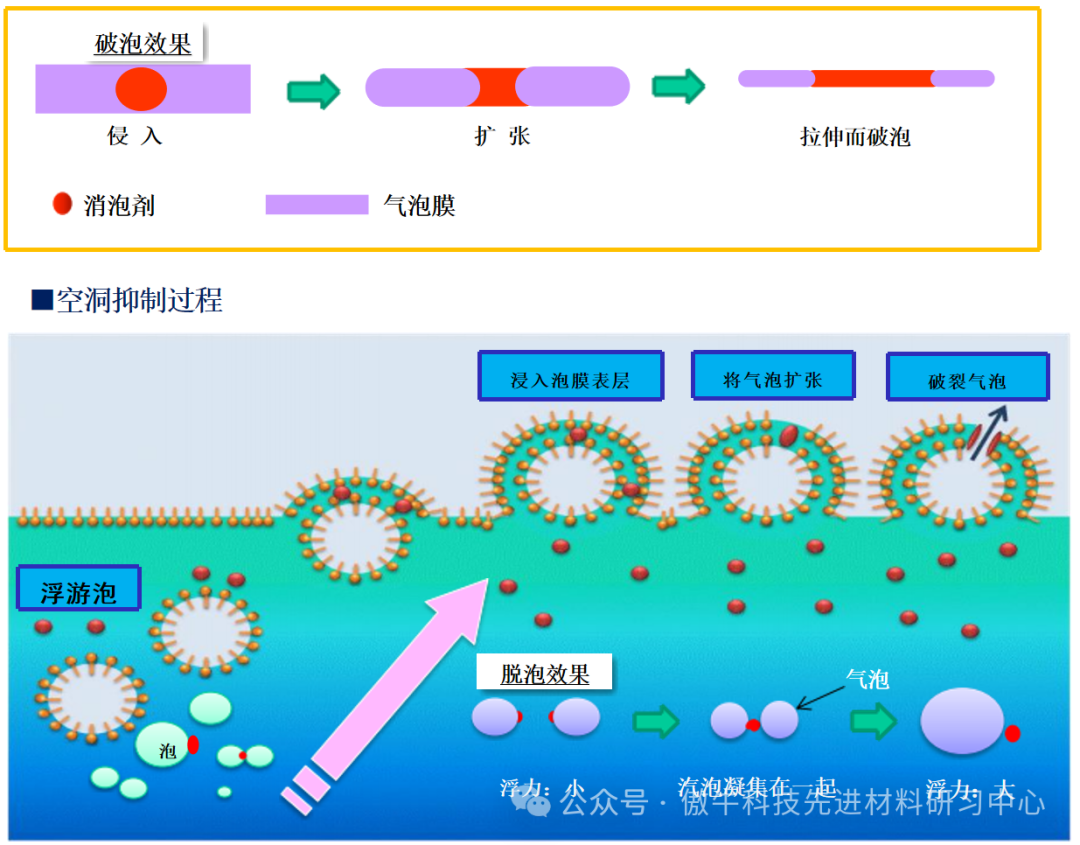

空洞抑制劑的分子結(jié)構(gòu)具有雙親特性，可快速浸入熔融焊料與氣泡形成的泡膜表層，降低氣液界面張力，破壞氣泡的穩(wěn)定性。

第二步是氣泡凝集與浮游。

抑制劑分子會(huì)吸附于氣泡表面，通過(guò)分子間作用力推動(dòng)微小氣泡發(fā)生凝集，形成體積更大的氣泡——根據(jù)斯托克斯定律，氣泡體積越大，在熔融焊料中的上浮速度越快，從而快速浮游至焊盤表面。

第三步是氣泡膜拉伸破裂。

當(dāng)氣泡上浮至焊料與空氣的界面時(shí)，抑制劑分子會(huì)進(jìn)一步拉伸氣泡膜，使膜厚度均勻變薄，最終在表面張力作用下破裂，實(shí)現(xiàn)氣體完全逸出。通過(guò)這一過(guò)程，氣泡數(shù)量大幅減少，焊點(diǎn)空洞率隨之顯著下降。

第三方檢測(cè)數(shù)據(jù)顯示，在相同設(shè)備與工藝條件下（鋼網(wǎng)厚度100μm、回流峰值溫度245℃±5℃），普通SAC305錫膏的空洞率為5%-7%，而傲牛帶空洞抑制劑的SAC305錫膏可將空洞率穩(wěn)定控制在3%以下，針對(duì)0.3mm細(xì)間距焊盤甚至能實(shí)現(xiàn)1%-0.5%的超低空洞率。

三、產(chǎn)品應(yīng)用價(jià)值：兼顧可靠性與工藝兼容性

該款錫膏延續(xù)了SAC305錫膏的核心優(yōu)勢(shì)——無(wú)鉛（Pb含量＜0.1%）、零鹵素（Cl?+Br?＜0.1%），完全符合RoHS 2.0與車規(guī)AEC-Q101標(biāo)準(zhǔn)，可廣泛適配消費(fèi)電子（手機(jī)快充芯片）、工業(yè)控制（中功率IGBT）、汽車電子（車載DC/DC模塊）等場(chǎng)景。其最大的應(yīng)用價(jià)值在于“零工藝改動(dòng)成本”——企業(yè)無(wú)需更換印刷機(jī)、回流爐等設(shè)備，無(wú)需調(diào)整工藝參數(shù)，即可實(shí)現(xiàn)空洞率的跨越式提升，大幅降低因空洞導(dǎo)致的返工成本與可靠性風(fēng)險(xiǎn)。

目前該產(chǎn)品已正式批量上市，針對(duì)有高可靠性需求的客戶，可提供免費(fèi)樣品與定制化工藝適配方案。如需進(jìn)一步驗(yàn)證產(chǎn)品性能，可直接聯(lián)系獲取檢測(cè)報(bào)告與應(yīng)用案例。
