在工業自動化領域，動力控制的核心不僅在于“驅動”，更在于“精準”與“可靠”。設備制造商和系統集成商們持續追求著更高效、更穩定、更智能的運動控制表現。

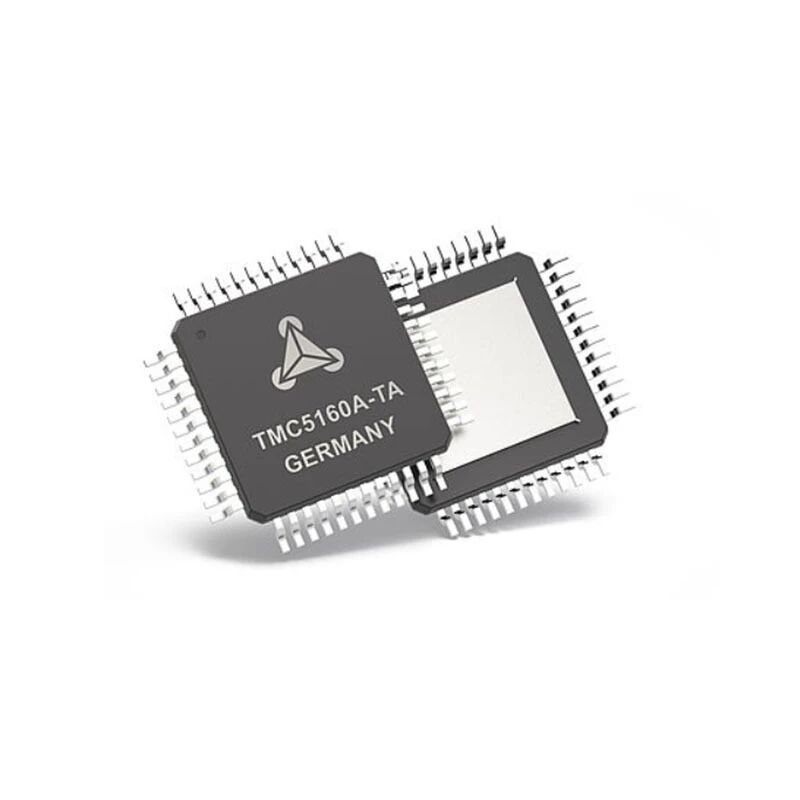

TMC5160A-TA-T 正是這樣一顆為滿足嚴苛工業需求而生的驅控一體芯片，它將強大的驅動能力、精密的運動控制算法和智能保護功能高度集成，為您提供精準動力控制解決方案。

核心技術參數

電流輸出范圍：1A至20A（外置MOSFET擴展）

工作電壓：8-60V DC寬電壓適配

控制精度：支持256微步細分

封裝規格：TQFP-48-EP(7x7)

工作溫度：-40℃~+125℃

功能特性解析

運動控制性能

集成六點斜坡算法，實現加速度曲線平滑控制

雙模式斬波技術：

? StealthChop2靜音驅動模式，適用于醫療設備等噪聲敏感場景

? SpreadCycle動態控制模式，滿足CNC加工等高速響應需求

能效管理系統

CoolStep電流節能技術，可根據負載實時調節電流，典型工況節能效率達75%

內置StallGuard2無傳感器負載檢測，實現失速保護與速度優化

工業級可靠性設計

集成過流/過熱/短路保護電路

典型行業應用

半導體制造：晶圓傳輸機械臂的微米級定位控制

紡織機械：高速卷繞系統的張力精準調節

物流自動化：重型堆垛機的高動態響應驅動

醫療設備：CT掃描床的平穩低噪運行
