在這個高度數字化的時代，電子設備無處不在，它們不僅改變了我們的生活方式，也推動了科技的飛速發展。然而，電子設備的精密與復雜也使其變得異常敏感，尤其是當面對靜電放電（ESD）和浪涌這兩種常見的電氣威脅時。一次不經意的靜電釋放或突然的電壓波動，就足以導致設備功能紊亂甚至永久損壞。因此，靜電與浪涌保護成為了電子產品設計中不可或缺的一環，它關乎著設備的可靠性和使用壽命。

本文就射頻（RF）端口浪涌靜電保護做一個剖析：

射頻(RF)是Radio Frequency的縮寫，表示可以輻射到空間的電磁頻率，頻率范圍從300kHz～300GHz之間。射頻就是射頻電流，簡稱RF，它是一種高頻交流變化電磁爐的簡稱，廣泛應用于通信安防、導航定位、汽車電子、身份識別、航天軍事等領域。由于現在現在的產品高度數字化，輕量化，以及全球氣候的變換導致雷暴天氣增多，空間惡劣的電磁環境易通過天線引入干擾到PCB板，導致后端芯片的損壞、系統重啟、死機等等現象，此類情況必然給后續產品的穩定性及可靠性帶來一定隱患。

此方案采用封裝體積小、響應速度快、結電容低的ESD做保護，在不影響數據傳輸?shù)那疤嵯聺M足IEC 61000-4-2 Level 4靜電放電及IEC 61000-4-5 Level 1雷擊浪涌防護需求，讓后端的電路得到有效全面的防護，使其適用于各種工業級產品。

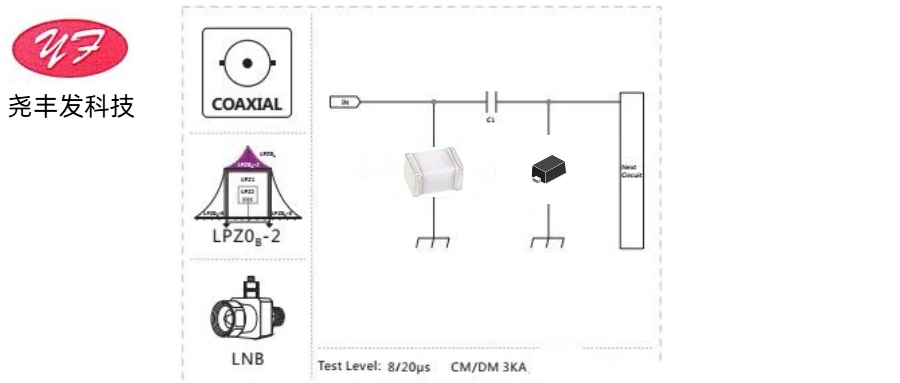

從方案圖可知，方案分為前后兩級防護：

第一級防護推薦選用兩端陶瓷氣體放電管做共模保護，保證前端的瞬間高壓保護作用，將瞬間大電流釋放到地。中間采用退耦電容做延遲。由于RF射頻端口的傳輸速率一般可高達1Gbps，對于ESD靜電保護二極管的結電容要求比較高。

第二級防護推薦選用ESD靜電二極管，超低結電容，保證RF射頻端口高頻信號的完整傳輸。在不影響數據傳輸?shù)那疤嵯拢桨笣M足IEC 61000-4-2 Level 4 靜電放電及 IEC 61000-4-5 Level 4 雷擊浪涌防護需求，保障后端電路得到有效全面的防護，使其適用于各種工業級產品。

我們推薦的型號為：陶瓷放電管：SMD4532-90V ESD靜電二極管YESD0521P
