高壓浮動電流驅動芯片主要用于驅動半橋或全橋電路中的高壓側（上管）開關器件（如MOSFET或IGBT）。其核心工作原理是通過?自舉懸浮供電技術?，為高壓側驅動電路提供浮動的、穩定的電源，從而實現對高壓側器件的可靠驅動。?

在半橋拓?fù)渲?，高壓?cè)開關管的源極電位隨開關狀態在輸入電壓和地之間變化，因此其柵極驅動電壓需要相對于源極浮動。芯片通過以下步驟實現懸浮驅動：

自舉電容充電?：當?shù)蛪簜?cè)（下管）導通時，高壓側（上管）關斷。此時，自舉二極管（VD1）導通，外部電源（VCC）通過自舉二極管和電阻對自舉電容（C1）充電，使電容電壓達到VCC（例如15V）。?充電完成后，自舉電容儲存了能量，為驅動高壓側器件做準備。

高壓側驅動?：當需要驅動高壓側導通時，低壓側關斷。此時，自舉二極管截止，自舉電容的電壓被“抬升”到與高壓側源極電位相同的電平，從而提供一個穩定的柵極驅動電壓（相對于源極）。例如，若VCC=15V，自舉電容電壓約為15V，則高壓側柵極驅動電壓可達輸入電壓+15V，確保器件充分導通。?

電荷維持與動態調整?：在高壓側導通期間，自舉電容會因柵極電荷需求和漏電流而放電。芯片通過控制低壓側的開關時序，確保在下一個周期開始前，自舉電容能重新充電至足夠電壓，以維持高壓側驅動的穩定性。

高壓浮動電流驅動芯片-WD10-3111

WD10-3111是一款用于調節流過LED燈串電流的高壓浮動電流驅動芯片，用于調節流過LED串的電流。采用SOT-89-3L封裝；支持串聯、并聯或混合型等多種LED驅動拓?fù)浣Y(jié)構，可作為電壓控制電流源和電流調節器，PCB布局也非常靈活，可以滿足各種形狀要求;無論是家用球泡燈、商業筒燈，還是工業級線性照明，都能提供穩定、高效的驅動支持。

WD10-3111LED驅動芯片具有強大的驅動能力，可支持150mA的輸出電流，能滿足大多數中小功率AC LED照明應用的需求，極簡的外部電路：方案無需電解電容和電感等體積大、壽命短的元器件，這不僅降低了系統成本和PCB占用面積，更極大地提高了驅動器的可靠性和壽命。

當WD10-3111的溫度上升到160℃時，就滿足了過溫保護條件。一旦溫度超過160℃水平，只要溫度持續超過70℃，WD10-3111將使LED電流比正常電流水平降低約50%，其中70℃是溫度滯后水平。如果溫度下降到低于滯后水平，LED電流恢復到正常水平。

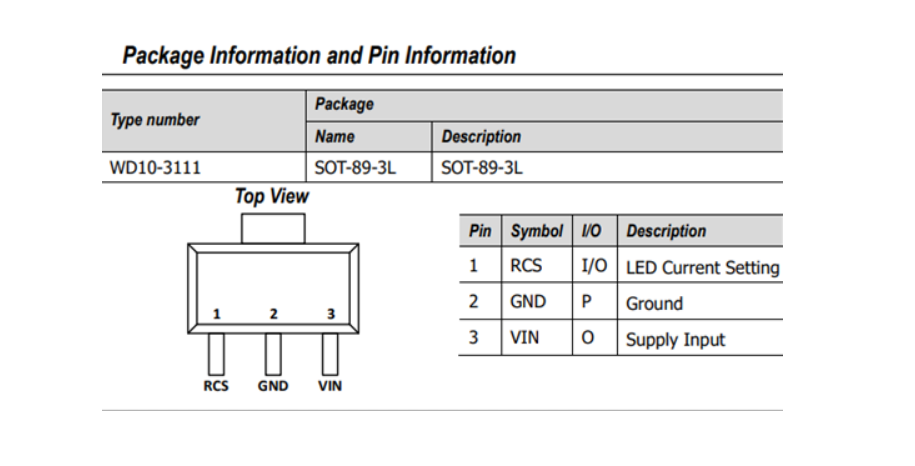

封裝結構和管腳：

封裝結構和管腳

LED驅動芯片 - WD10-3111的特性：

LED的浮動電流驅動器IC照明

大電流驅動能力：較大150 mA

無電解電容器和電感器元件

高功率因素

低總諧波失真

兼容TRIAC調光

柔性PCB布局

與三角形調光兼容

靈活的PCB布局

熱防護，熱養護

LED驅動IC - WD10-3111的應用：

?家居照明?：球泡燈、吸頂燈，提供柔和無頻閃的光源。

?商業照明?：筒燈、平板燈，支持高效散熱和長壽命設計。

?工業照明?：線性燈管，適應復雜電壓環境，穩定性優異。

WD10-3111廣泛應用于家用、商業及工業照明領域；可替代傳統白熾燈和熒光燈，提供節能、環保的LED解決方案；其高可靠性和長壽命特性適用于筒燈、線性燈管等復雜環境；聯系工采網客服可獲取產品資料、技術應用支持等等。
