隨著新能源汽車的普及，交流充電樁正加速進入住宅和商業場景。相比功率和效率，充電安全往往是更容易被忽視、但又至關重要的一環。其中，泄漏電流檢測正是保障人身和設備安全的核心技術之一。

在這一領域，LEM(萊姆)CDSR 系列電流傳感器，正是針對住宅與商用交流充電器的實際需求而設計的一款專業解決方案。作為 LEM 的合作代理商，浮思特科技就從工程應用角度，和大家一起聊聊這款產品。

一、為什么交流充電樁必須關注泄漏電流?

在交流充電系統中，一旦出現直流或交流泄漏電流，輕則導致設備誤動作，重則可能引發觸電風險。尤其是在 EV 充電過程中，整流、電源模塊、車載充電機等都會引入直流分量，傳統 A 型 RCD 已難以勝任。

這也是為什么目前主流標準(如 IEC 62752、IEC 62955 等)都明確要求：交流充電設備必須具備 B 型剩余電流檢測能力。

而 CDSR 系列泄露電流傳感器，正是為這一需求而生。

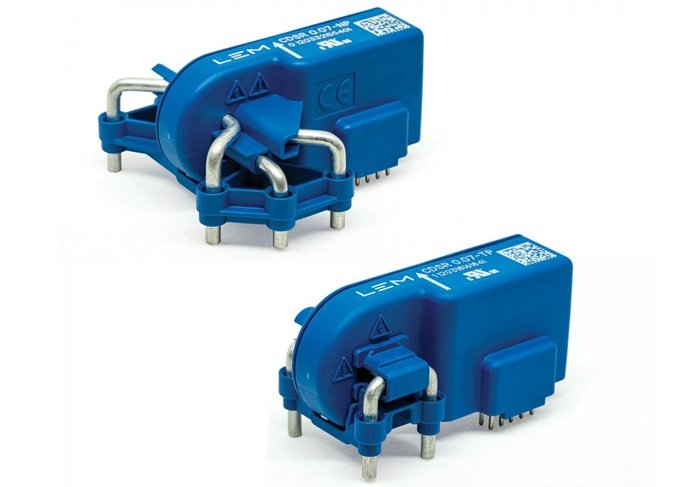

二、CDSR 系列的定位：為交流充電而生的 RCD B 型傳感器

從產品定義上看，CDSR 是一款專用泄漏電流傳感器，并非傳統意義上的通用電流互感器。

它具備以下幾個非常明確的設計目標：

· 面向 3.7kW～22kW 交流充電器

· 支持 單相與三相結構

· 滿足 RCD B 型檢測要求

· 可直接集成到 IC-CPD、電纜或墻盒內部

每相最大額定電流 32A RMS，幾乎覆蓋了目前主流交流慢充的全部應用場景。

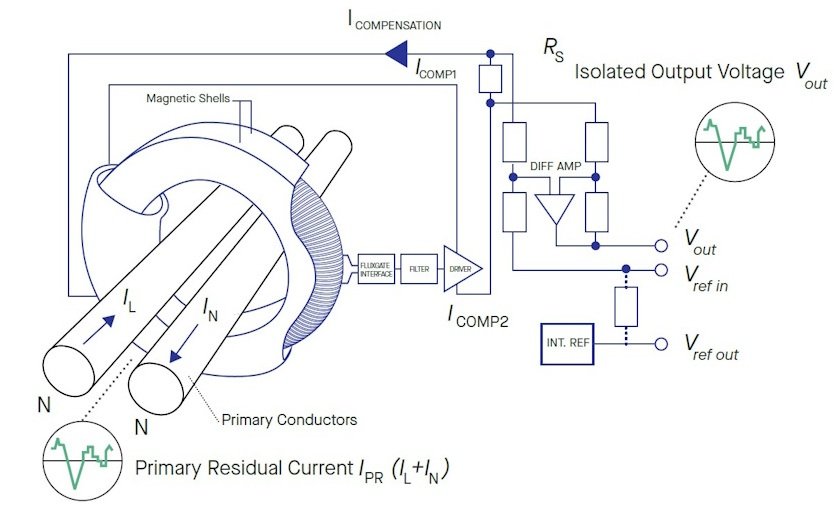

三、Fluxgate(磁通門)技術，為什么適合做泄漏檢測?

CDSR 系列采用的是 開環磁通門(Fluxgate)技術，這一點對泄漏電流檢測尤為關鍵。

相比傳統電流互感器：

? 可同時測量 AC、DC 以及脈沖電流

? 對 毫安級小電流依然保持高精度

? 不受直流偏磁影響，穩定性更高

在實際應用中，CDSR 在 5 mA AC / DC 時精度可達 ±0.5 mA，并支持 1 mA DC 分辨能力，非常適合 RCD B 型對直流泄漏的嚴格要求。

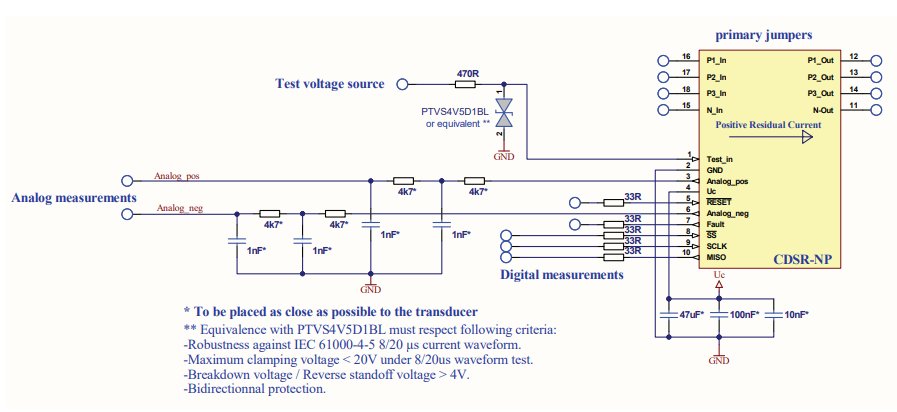

四、接口與系統集成：工程師真正關心的點

從系統設計角度看，CDSR 系列在集成上也考慮得非常周到：

雙輸出接口

· 模擬電壓輸出，便于快速接入模擬前端

· SPI 數字通信，適合 MCU 做精確判定與記錄

單電源 3.3V 供電

· 便于與主控 MCU 共用電源

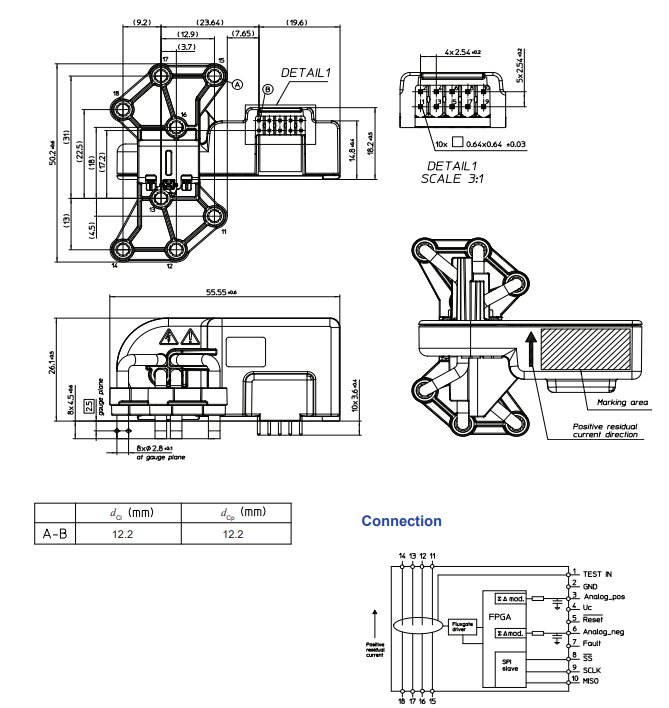

PCB 安裝方式

· 有利于模塊化、小型化設計

測試?yán)@組

· 方便整機出廠和現場自檢

同時，傳感器電流消耗 <50 mA@3.3V，在低功耗系統中也不會成為負擔。

五、安全與可靠性，同樣是 CDSR 的優勢項

在充電類應用中，傳感器本身的安全指標同樣重要。CDSR 在結構與認證層面也做了充分考慮：

· 8 mm 爬電距離與電氣間隙

· 高絕緣能力

· 滿足 PD2 / OVC2 / OVC3 要求

· 通過 IEC 61851-1、UL 2231-1/2 等標準

工作溫度覆蓋 -40°C ～ +85°C，無論是戶外充電樁還是室內墻盒，都能穩定運行。

典型應用場景

憑借對 AC、DC 和脈沖電流的精準測量能力，CDSR 系列廣泛應用于：

· 電動汽車交流充電器

· IC-CPD 充電電纜

· 住宅與商業充電墻盒

· 可再生能源系統

· 智能電網與用電安全監測

從工程實踐來看，CDSR 并不是一顆“參數堆砌型”傳感器，而是圍繞充電安全這一核心需求，做了大量針對性設計的專業器件。

作為 LEM(萊姆)的合作代理商，浮思特科技在新能源與充電應用中，持續為客戶提供 選型支持、方案建議與技術對接。如果你正在做交流充電樁、IC-CPD 或相關用電安全設計，CDSR 系列值得重點關注。
