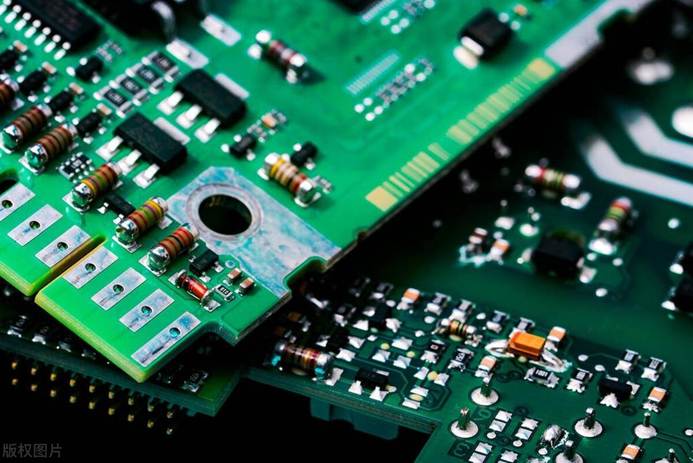

電路板在投入生產前一般都會使用三防漆噴涂或刷涂進行防護，而三防漆的涂覆厚度影響著電路板的防護性能，同時也決定了電子設備的生產成本、安全可靠性等多方面因素。今天小編帶大家一起深入探究PCB三防漆涂覆的厚度標準。

為什么三防漆厚度如此重要？

三防漆的厚度直接決定其防護能力。厚度合適的話能在防潮、防霉、防塵和防鹽霧等方面發揮良好效果，延長電路板在復雜環境中的使用壽命。

過薄：防護力不足，尤其在潮濕環境下，水汽易滲入電路板，引起短路或元器件腐蝕。

過厚：可能導致散熱不暢、漆膜應力集中引起開裂，反而降低防護性，同時會增加材料與生產成本。

不同行業的三防漆厚度標準

三防漆的常規厚度標準一般控制在50um-150um之間較為適宜，干膜厚度建議在25um-40um之間，但不同的行業三防漆厚度標準也有所不同。

消費電子領域：如手機、平板電腦等產品，輕薄與散熱是關鍵，三防漆厚度通?？刂圃?5-75μm。這個厚度足以面對日常汗?jié)n、灰塵，同時不影響產品內部設計。

汽車電子領域：汽車需面對高溫、震動、油污等多重挑戰，三防漆厚度需要提升至75-125μm，讓發動機控制模塊等關鍵電路在惡劣環境下穩定運行。

工業控制領域：工業環境常伴隨粉塵、電磁干擾與化學物質，所以三防漆厚度要求最高，通常在125-200μm之間，形成堅固屏障，保障設備長期運行。

哪些因素會影響三防漆的厚度

涂覆工藝：噴涂、浸涂、刷涂等不同工藝直接影響成膜厚度。噴涂時霧化效果、噴距與速度需精準控制；浸涂則與漆液粘度、浸涂時長等參數密切相關。

漆料粘度：高粘度三防漆易形成較厚涂層，低粘度則涂層更薄且均勻。生產時可根據需要，通過稀釋劑調節粘度。

PCB表面狀態：電路板表面的清潔度與平整度至關重要。凹凸不平的表面易導致漆液積聚或覆蓋不全，因此涂覆前往往需要進行表面處理。

三防漆的涂覆并非“越厚越好”，而是需要在防護性能、散熱、機械應力與成本之間取得精細平衡。不同行業根據其使用環境與可靠性要求，已形成差異化的厚度標準體系。從消費電子到工業控制，這片“隱形鎧甲”正以恰到好處的厚度，默默守護著每一塊電路板的穩定運行。
