射頻簡稱RF射頻就是射頻電流,是一種高頻交流變化電磁波,是Radio Frequency的縮寫,表示可以輻射到空間的電磁頻率,頻率范圍在300KHz~300GHz之間。每秒變化小于1000次的交流電稱為低頻電流,大于10000 次的稱為高頻電流,而射頻就是這樣一種高頻電流。高頻(大于10K);射頻(300K-300G)是高頻的較高頻段;微波頻段(300M-300G)又是射頻的較高頻段。射頻技術在無線通信領域中被廣泛使用,有線電視系統就是采用射頻傳輸方式。
射頻芯片指的就是將無線電信號通信轉換成一定的無線電信號波形, 并通過天線諧振發送出去的一個電子元器件,它包括功率放大器、低噪聲放大器和天線開關。射頻芯片架構包括接收通道和發射通道兩大部分。

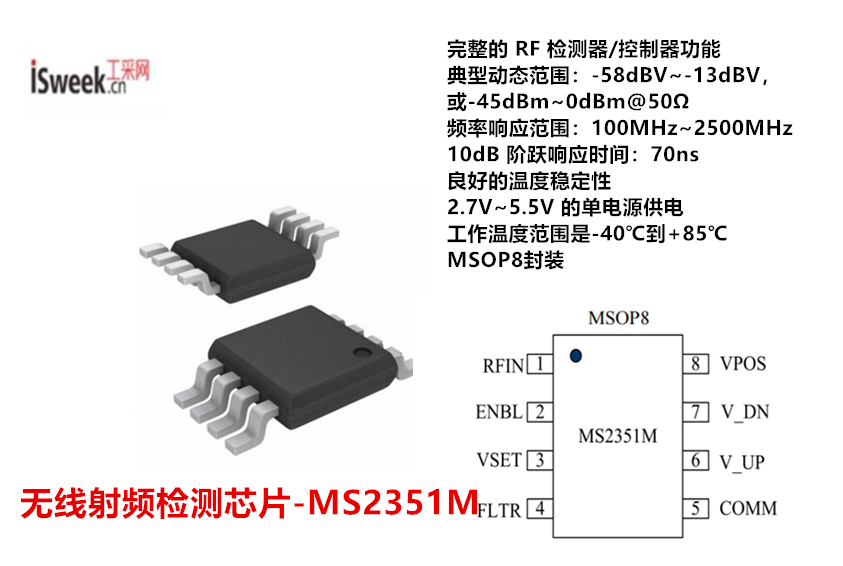

射頻功率檢測芯片-MS2351M
工采網代理的MS2351M是一款對數放大器芯片,主要用于接收信號強度指示RSSI與功率放大器控制,工作頻率范圍是100M~2500MHz,典型動態范圍45dB。各種手持設備和其它無線設備都可使用該芯片。相對于使用離散的二極管檢波器,MS2351M可以提供更寬的動態范圍更高的精度。特別地,在- 40℃~85℃溫度范圍內表現出良好的溫度穩定性。
MS2351M本質上是電壓響應器件,典型的輸入信號范圍均方根值1.25mV~224mV,或-58dBV~-13dBV,這與負載為50Ω時- 45dBm~0dBm等效。
為方便應用,內部使用AC耦合。MS2351M提供兩種電壓輸出。第一種從引腳V_UP輸出,隨著輸入信號從-45dBm增大到0dBm,該引腳輸出從0到1.2V,這時的輸出可工作在測量模式。第二種從引腳V_DN輸出,它是V_UP電壓的反相,且有2倍的增益。假設供電電壓大于3.3V,那么隨著輸入信號由小到大,V_DN輸出從2.25V降到接近于地電位。該輸出可以使芯片工作在控制模式。這種應用需外部給VSET引腳一個電壓,然后V_DN就可以控制VGA或功率放大器。詳細信息請參考應用部分。
內部框圖:
內部框圖
射頻功率檢測芯片 - MS2351M的特性:
典型動態范圍:-58dBV~-13dBV,或-45dBm~0dBm@50Ω
頻率響應范圍:100MHz~2500MHz
10dB 階躍響應時間:70ns
良好的溫度穩定性
2.7V~5.5V 的單電源供電
工作溫度范圍是-40℃到+85℃
MSOP8封裝
射頻檢測芯片 - MS2351M的應用:
手持設備:TDMA,CDMA,GSM
無線終端的接收以及發射信號強度指示
發射機功率測量與控制
在國產無線射頻檢測芯片領域,瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產無線射頻檢測芯片的技術應用,聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
