“起保?！保▎?dòng) - 保持 - 停止）是 PLC 控制中最基礎的邏輯之一，廣泛用于電機、泵、電磁閥等設備的控制。其核心功能是：按下啟動按鈕后設備持續運行（保持），按下停止按鈕后設備停止。

?控制邏輯與硬件接線

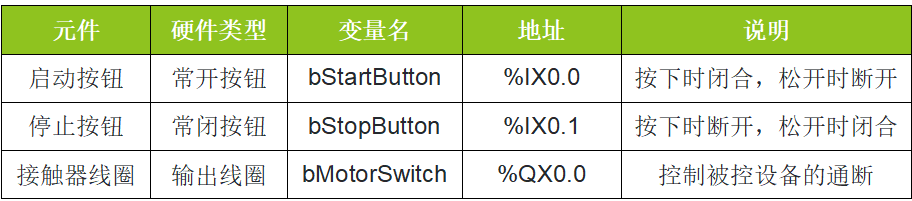

1. 硬件元件IO 地址根據實際情況設置，PC 模擬不影響功能。

2. 核心邏輯

• 啟動：按下啟動按鈕，輸出得電。
• 保持：輸出得電后，通過自身常開觸點 “自鎖”，松開啟動按鈕仍保持運行。
• 停止：按下停止按鈕時，切斷輸出，設備停止。

?使用 AWPLC 實現起保停程序

AWPLC 目前支持 梯形圖、AWBlock 和 ST 語言三種編程，下面用這三種編程語言分別實現起保停邏輯。

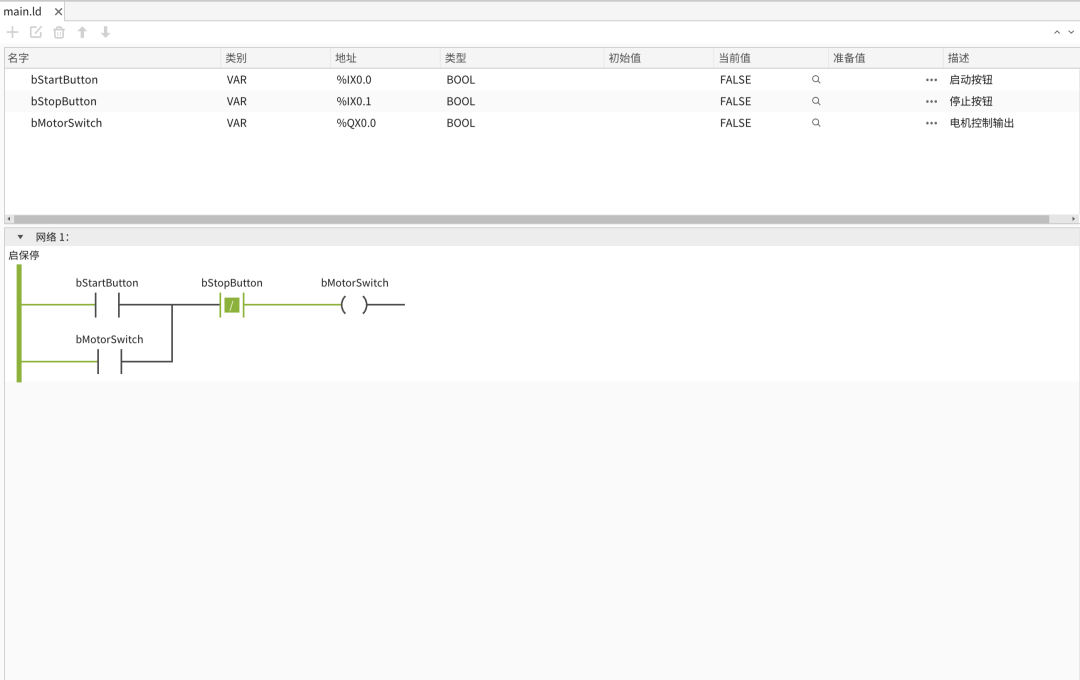

1. 梯形圖

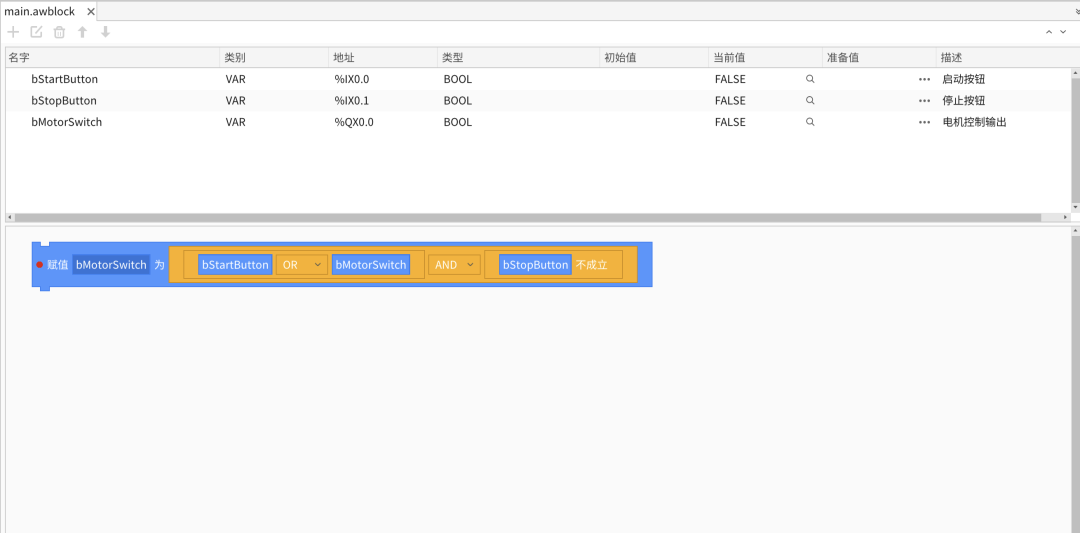

2. AWBlock

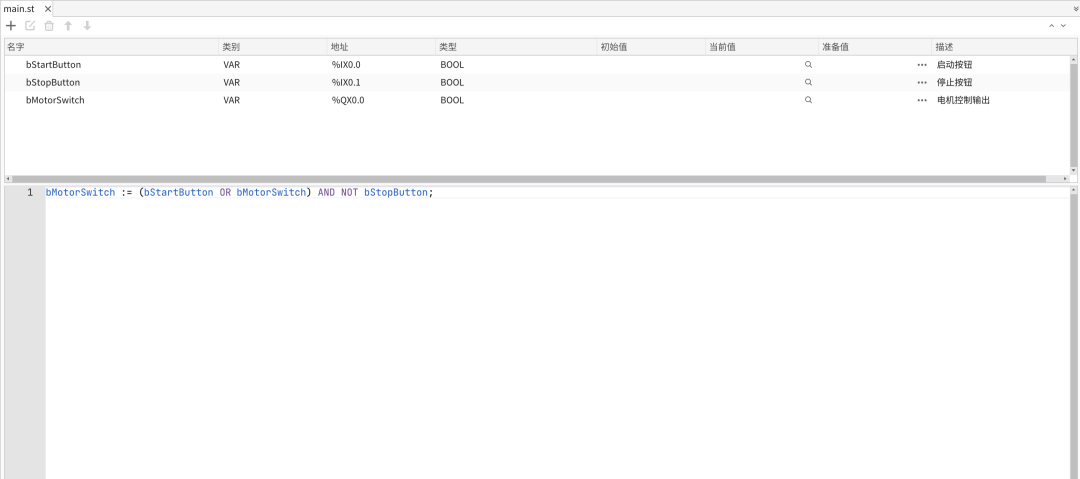

3. ST

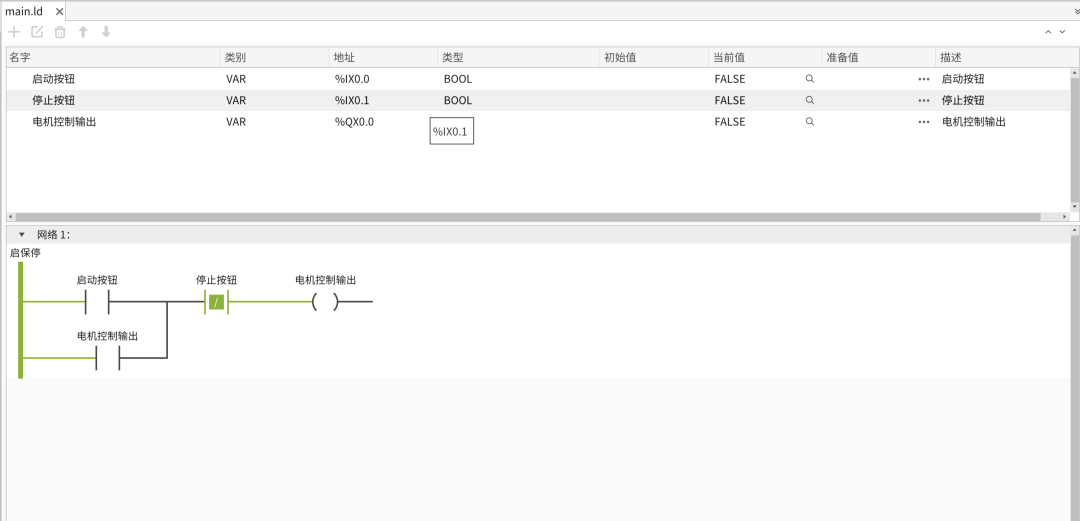

在使用 AWPLC 編程時，強烈建議使用變量代替直接地址變量 (%IX0.1 之類），并給變量起一個有意義的名稱，可以大大提高程序的可讀性。AWPLC 也支持中文變量名，讓英文不太好的用戶更容易理解和使用。
