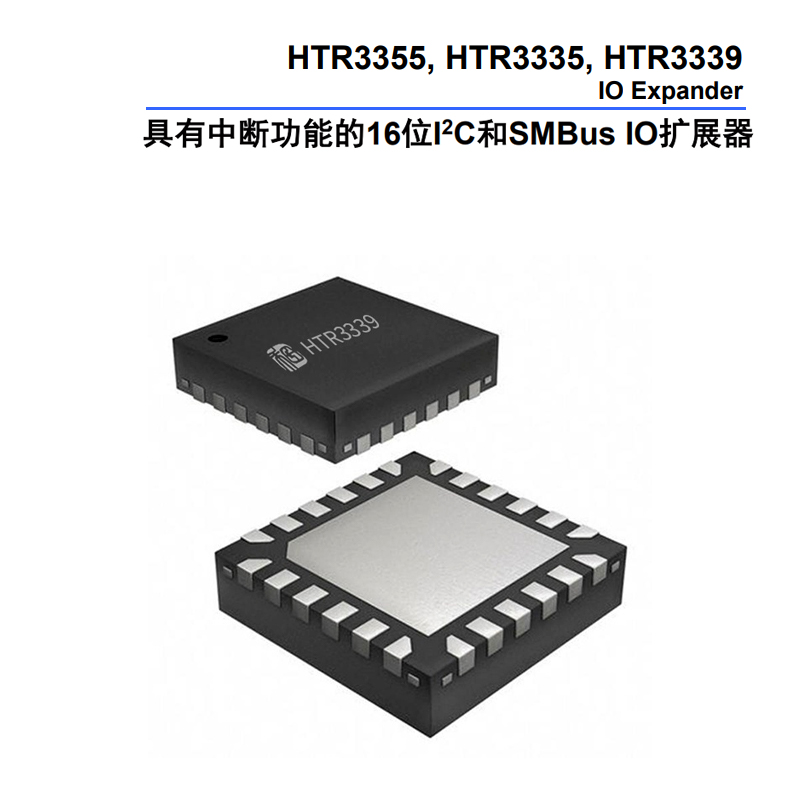

在現代電子系統設計中，IO端口資源不足是常見的設計痛點，而HTR3339作為一款高性能的I2C和SMBus IO擴展器，能夠精準解決這一問題，為各類電子設備提供靈活、高效的IO擴展解決方案。該器件具備寬電壓供電特性，適配范圍覆蓋2.2V~5.5V，可輕松融入不同電壓等級的電子系統，具備極強的兼容性和實用性。

作為一款專注于IO擴展功能的器件，HTR3339核心優勢在于其豐富且靈活的IO配置能力。它配備了16個獨立的IO端口，這16個端口中的每一個都可根據實際應用需求單獨配置為輸入或輸出模式，這種高度靈活的配置方式讓器件能夠適配多樣化的應用場景。更為實用的是，這16個IO端口均具備LED驅動能力，無需額外搭配驅動電路，可直接連接LED實現狀態指示等功能，極大簡化了電路設計流程，降低了系統成本。

在工作機制上，HTR3339采用了人性化的默認配置設計，通電后16個IO端口會自動配置為輸入模式，確保器件上電后的初始狀態穩定可控。后續開發者可通過標準的I2C接口對這些IO端口進行個性化配置，除了基礎的輸入/輸出模式選擇外，還支持反極性等進階配置，充分滿足不同場景下的功能需求。為了保障系統對外部信號變化的及時響應，HTR3339具備完善的狀態監控與中斷提示功能——所有配置為輸入的IO端口會持續實時監控自身狀態變化，當檢測到狀態改變時，會通過INTN引腳輸出低電平中斷信號，及時通知主控芯片處理；而當主控芯片通過I2C接口讀取該IO端口的狀態后，INTN引腳的中斷輸出會自動清除，恢復正常狀態，形成完整的中斷響應閉環。

為了進一步提升系統的可靠性與可維護性，HTR3339專門設計了RSTN復位引腳。當該引腳被拉低時，器件內部的所有寄存器都會立即恢復到默認初始狀態，這一功能在系統調試、故障恢復等場景中尤為實用，能夠快速將器件重置，降低系統運維難度。需要特別注意的是，HTR3339的IO端口內部未集成上拉電阻，因此當某個IO端口被配置為輸入模式且暫時不使用時，為了避免端口電平漂浮導致的誤觸發等問題，開發者需要在外部為其配置合適的上拉或下拉電阻，確保端口狀態穩定。在封裝形式上，HTR3339采用QFN4×4-24L封裝，該封裝具備體積小巧、散熱性能優異、引腳布局合理等特點，非常適合對空間尺寸有嚴格要求的便攜式電子設備、緊湊型控制系統等應用場景。

綜合來看，HTR3339憑借其多元的核心特點，成為IO擴展領域的優選器件，具體特點可總結為以下幾點：一是寬范圍供電，2.2V~5.5V的供電電壓覆蓋主流電子系統的電壓需求，兼容性極強；二是原生支持LED驅動，簡化電路設計；三是16個IO端口可獨立配置輸入/輸出，配置靈活性高；四是具備低電平有效的中斷功能，響應外部信號變化及時；五是采用標準I2C接口，通信穩定可靠，同時提供8個可選的I2C器件地址（其中HTR3339型號支持4個），方便多器件級聯使用，擴展系統IO資源總量；六是支持反極性配置，適配更多特殊應用需求；七是具備低功耗待機模式，能夠有效降低系統整體功耗，延長便攜式設備的續航時間；八是采用QFN4×4-24L無鉛封裝，兼顧小型化與環保要求。

基于上述優異特性，HTR3339的應用場景十分廣泛，尤其適用于需要通過I2C總線進行GPIO擴展的各類電子設備。無論是智能家電控制系統中需要擴展多個傳感器和執行器的連接端口，還是工業控制設備中需要增加狀態指示和信號采集端口，亦或是便攜式電子設備中需要在有限空間內實現更多IO功能，HTR3339都能憑借其靈活的配置、穩定的性能和小巧的封裝，為系統設計提供可靠的IO擴展支撐。

總而言之，HTR3339 I2C和SMBus IO擴展器以其寬電壓適配、靈活配置、穩定可靠等核心優勢，完美契合了現代電子系統對IO擴展的多樣化需求。從簡化電路設計、降低系統成本，到提升系統可靠性、拓展應用場景，HTR3339都展現出了極高的實用價值，是各類需要IO擴展功能的電子系統設計中的理想選擇。
