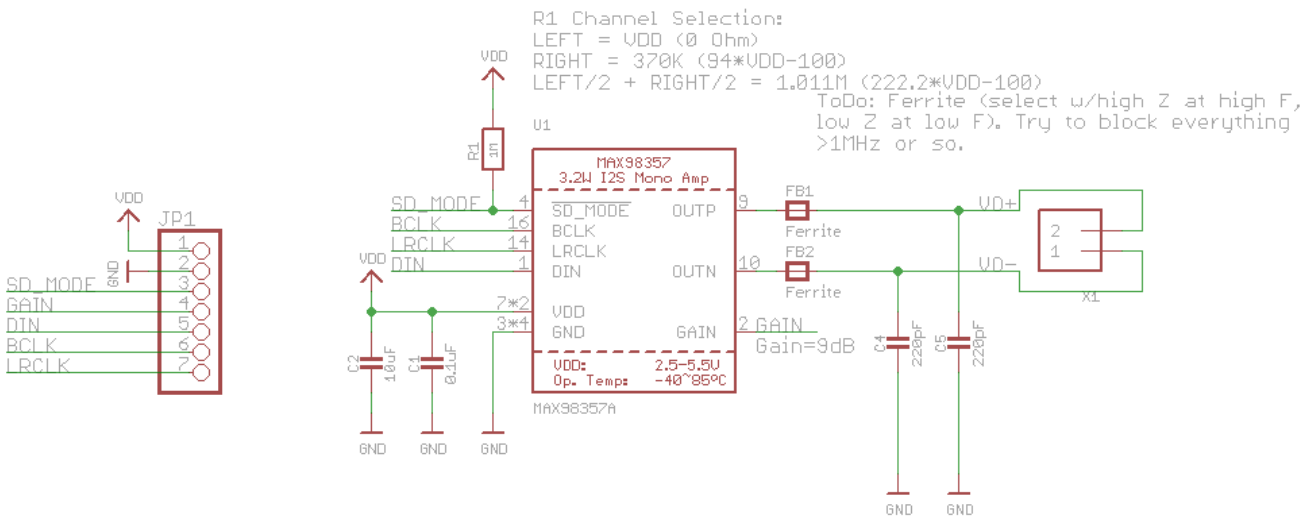

一、簡介

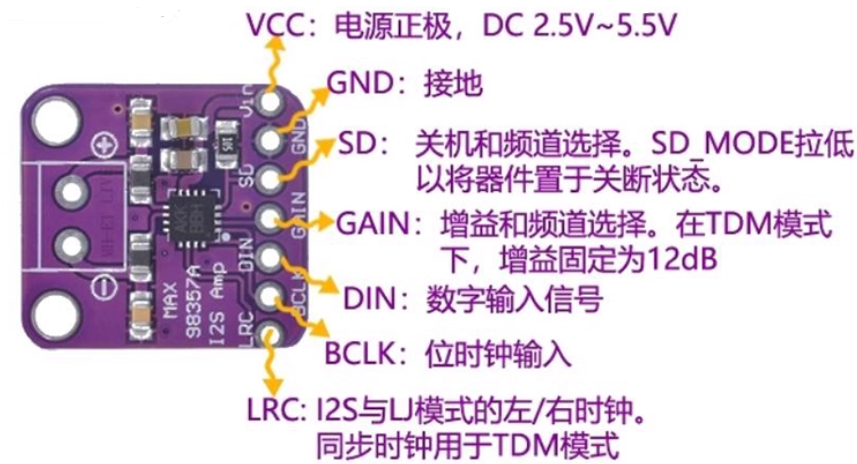

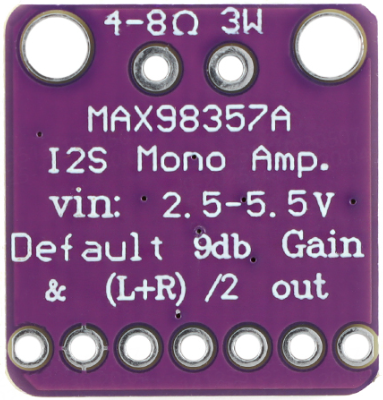

MAX98357 I2S功放模塊是采用美信MAX98357 芯片開發的I2S數字單聲道D類功率放大器模塊。與ESP32等具有I2S接口的主控相結合，可廣泛用于物聯網節點、智能家居設備、藍牙音頻播放器等項目。本產品支持3.3-5V供電。在5V供電、4Ω喇叭的狀態下，具備2.5W以上的輸出功率。
采樣率：8kHz~96kHz
效率：92%
DAC增益誤差：1%
頻率響應：±0.2dB
D類開關頻率 ：330kHz
擴頻帶寬 ：±12.5kHz

增益控制 （GAIN)
如果GAIN和GND之間連接100K電阻，則為15dB
如果GAIN直接連接到GND，則為12dB
如果GAIN未連接到任何設備，則為9dB （默認狀態）
如果GAIN直接連接到 VCC，則為 6dB
如果GAIN和VCC之間連接了100K電阻，則為3dB

SD模式（SD）
SD接GND（電壓在0.16V以下），則放大器關閉
SD上的電壓介于0.16V和0.77V之間，R1電阻為680K，則輸出為混合聲道（默認）
SD上的電壓介于0.77V和1.4V之間，R1電阻為330K，則輸出為右聲道
SD上的電壓高于1.4V，R1電阻為100K，則輸出為左聲道
SD引腳與Vin引腳之間連接著一個1兆歐的電阻。當使用5V電源供電時，該電阻能確保輸出電壓為“立體聲平均值”。如果你只需要左聲道或右聲道的信號，或者使用的電源電壓不是5V時，那么你可能需要通過試驗不同的電阻值來獲得所需的SD引腳輸出電壓。

推薦喇叭
5V into 4Ω @ 10% THD - 3W max
5V into 4Ω @ 1% THD - 2.5W max
3.3V into 4Ω @ 10% THD - 1.3W max
3.3V into 4Ω @ 1% THD - 1.0W max
5V into 8Ω @ 10% THD - 1.8W max
5V into 8Ω @ 1% THD - 1.4W max
3.3V into 8Ω @ 10% THD - 0.8W max
3.3V into 8Ω @ 1% THD - 0.6W max

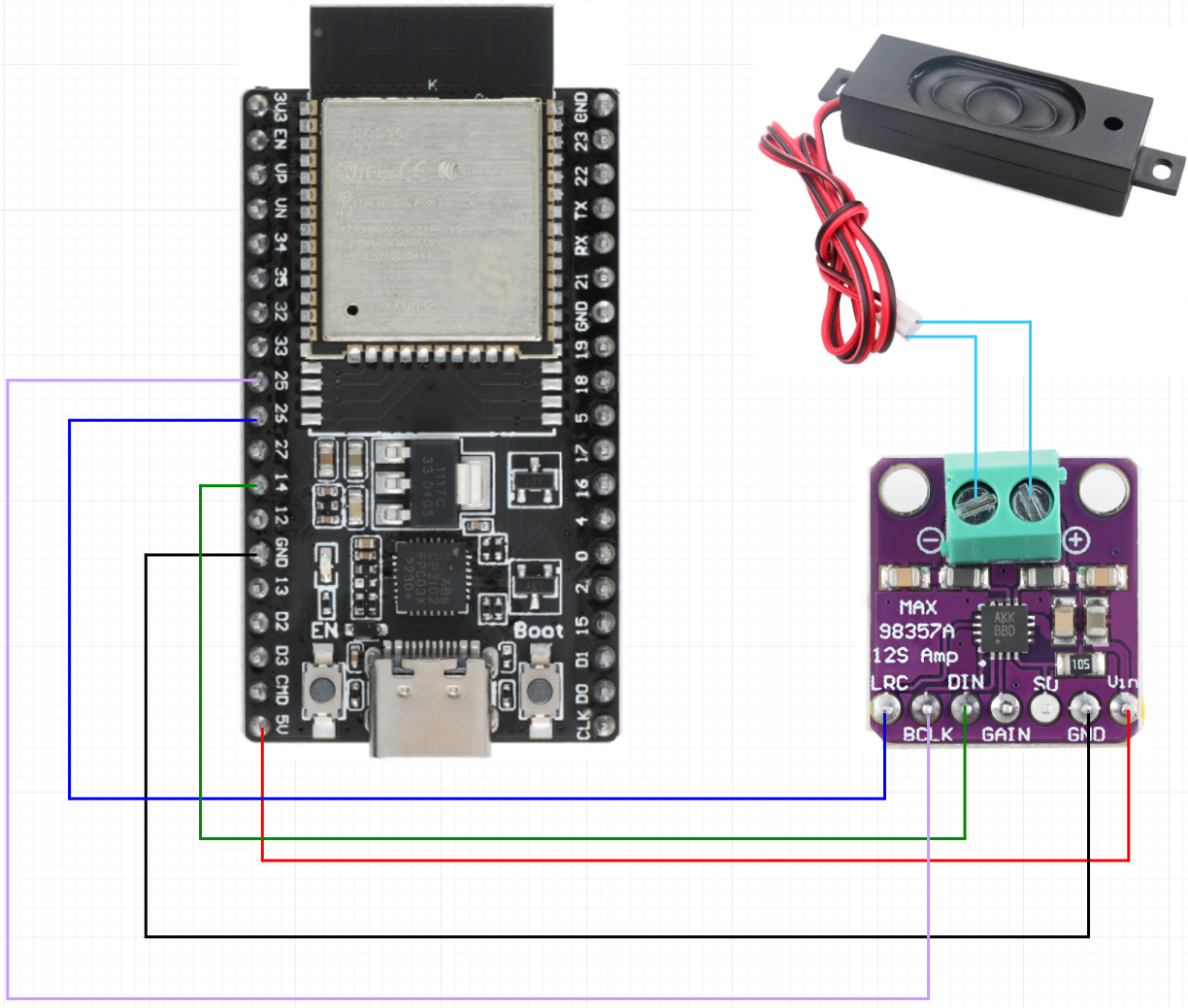

二、ESP32、喇叭、MAX98357接線圖

連接說明:

三、Arduino測試代碼

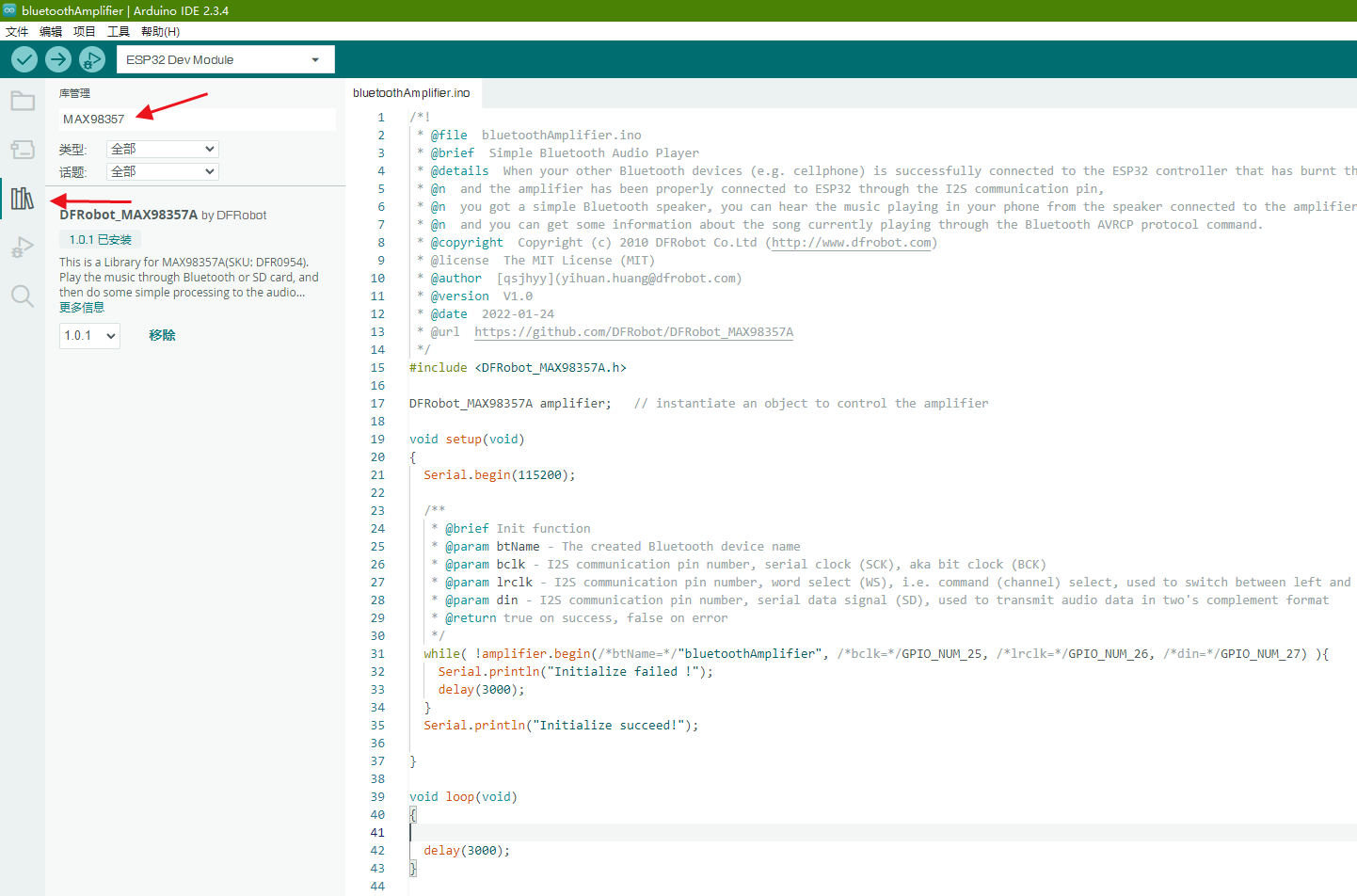

Arduino IDE中安裝MAX98357驅動庫

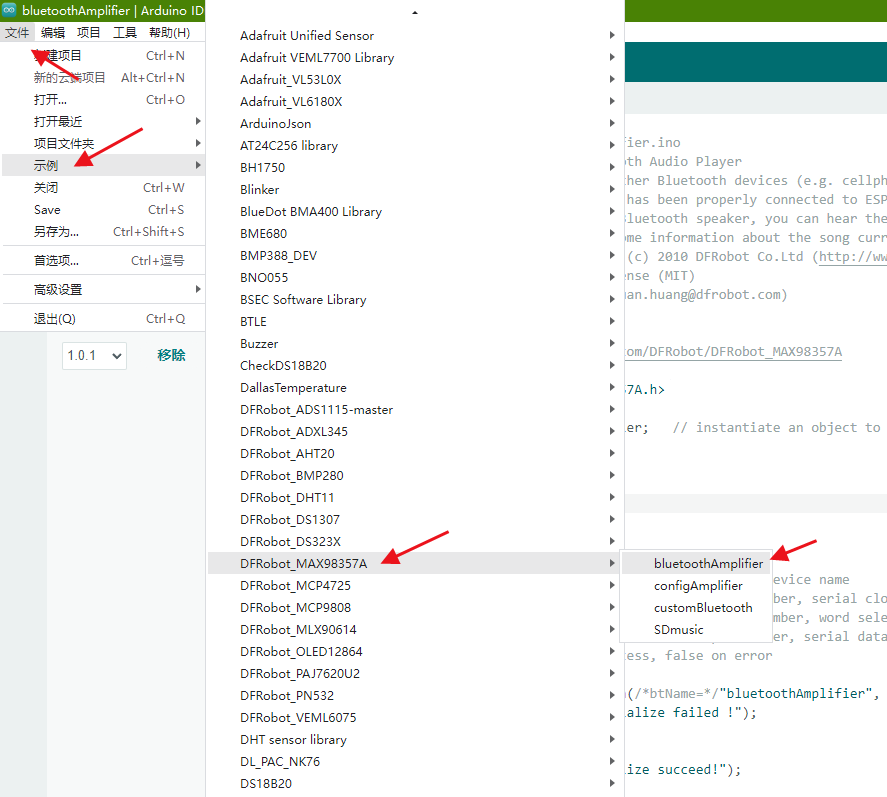

打開示例

代碼如下：

#include < DFRobot_MAX98357A.h >

DFRobot_MAX98357A amplifier;   // instantiate an object to control the amplifier

void setup(void)
{
  Serial.begin(115200);

  /**
   * @brief Init function
   * @param btName - The created Bluetooth device name
   * @param bclk - I2S communication pin number, serial clock (SCK), aka bit clock (BCK)
   * @param lrclk - I2S communication pin number, word select (WS), i.e. command (channel) select, used to switch between left and right channel data
   * @param din - I2S communication pin number, serial data signal (SD), used to transmit audio data in two's complement format
   * @return true on success, false on error
   */
  while( !amplifier.begin(/*btName=*/"bluetoothAmplifier", /*bclk=*/GPIO_NUM_25, /*lrclk=*/GPIO_NUM_26, /*din=*/GPIO_NUM_27) ){
    Serial.println("Initialize failed !");
    delay(3000);
  }
  Serial.println("Initialize succeed!");

}

void loop(void)
{

  delay(3000);
}

四、手機藍牙連接ESP32播放音樂

打開手機藍牙功能，搜索并連接上bluetoothAmplifier節點，使用音樂播放器播放音樂。

總結

通過以上實驗，我們了解到了如何利用ESP32的藍牙功能播放音樂。
