一直有朋友問到，poe交換供電時，網絡斷了一芯后怎么辦?這是個實際問題，畢竟poe交換機使用的越來越廣了，那么今天我們來看下，解密POE供電秘密，當您的網線有一芯斷的時候怎么辦，這篇文章對您的幫助就會體現出來。

一、百兆網絡供電

poe是通過網線來供電的，標準的五類網線有四對雙絞線，但是在10MBASE-T和100M BASE-T中只用到其中的兩對。IEEE80 2.3af允許兩種用法：

一、應用空閑腳供電時4、5腳連接為正極，7、8腳連接為負極。

下圖為利用空閑線(4,5,7,8)傳遞48V的電源。

這里弱電君有必要解釋下，何為空閑線，對于百兆PoE交換機，供電標準下網線只要1、2、3、6線芯連通即可，既走數據又供電;那么4、5、7、8就相當于沒有用了，斷了也沒關系。

當然如果你想1236走數據，4578供電，那么必須要8芯網線，并且保證8芯全部連通，這里面利用空閑腳，就是指1236走數據，4578供電，8根都用上，具體連接方式下圖有的。

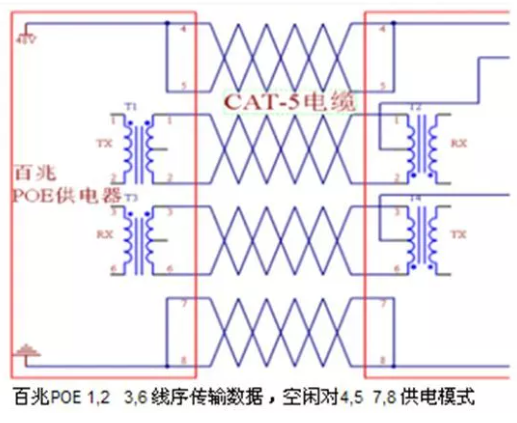

圖一

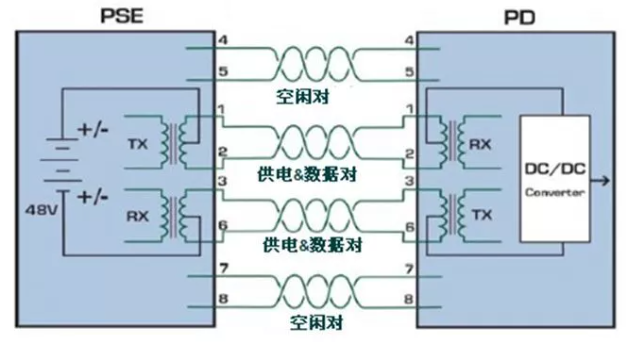

圖二

二、利用信號線(1,2,3,6)同時傳遞數據信號和48V的電源。

應用數據腳供電時，將DC電源加在傳輸變壓器的中點，在這種方式下線對1、2和線對3、6可以為任意極性，也就是1、2可以為正極，3、6負極。傳輸數據所用的芯線上同時傳輸直流電，其輸電采用與以太網數據信號不同的頻率，不影響數據的傳輸，這個我們上面有說到了，即傳數據又供電。

圖三

標準不允許同時應用以上兩種情況。電源提供設備PSE只能提供一種用法，但是電源應用設備PD必須能夠同時適應兩種情況。該標準規定供電電源通常是48V、13W的。PD設備提供48V到低電壓的轉換是較容易的，但同時應有1500V的絕緣安全電壓。

二、千兆網絡供電

下面談一下1000M BASE-T POE 供電系統。

圖四

圖五

圖六

圖七

1000M BASE-T POE 供電系統4個線序?qū)鶄鬏敂?shù)據，故無空閑對，均采用數據對供電，圖六，1腳和2腳、3腳和6腳通過網絡變壓器進行電壓、信號的分頻、分離出來的電壓連接到橋式整流進行整流供電，如圖八

圖八

以上討論的是POE adapter 供電模式，典型的POE adapter 如下圖

圖九：POE adapter

另一種是通過POE供電交換機供電

圖十：POE供電交換機

圖十一：POE交換機供電示意圖

協商供電

當在一個網絡中布置PSE供電端設備時,POE以太網供電工作過程如下所示。

1、 檢測：一開始,PSE設備在端口輸出很小的電壓,直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。

2、PD端設備分類：當檢測到受電端設備PD之后,PSE設備可能會為PD設備進行分類,并且評估此PD設備所需的功率損耗。

3、開始供電：在一個可配置時間(一般小于15μs)的啟動期內,PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。

4、供電：為PD設備提供穩定可靠48V的直流電,滿足PD設備不越過15.4W的功率消耗。

5、斷電：若PD設備從網絡上斷開時,PSE就會快速地(一般在300～400m之內)停止為PD設備供電，并重復檢測過程以檢測線纜的終端是否連接PD設備。
