在現代照明設計中，調光和調色功能已成為提升用戶體驗的關鍵要素。然而，傳統方案往往依賴復雜的電路和高昂的成本，難以大規模普及。SM2212EK 是一顆 ESOP8 封裝的 交流線性恒流驅動芯片，無需磁性元件、無需電解電容，僅通過“快速開關電源”即可實現 兩段調光或兩段調色。目標應用：T5/T8 燈管、球泡燈、吸頂燈。三佛科技將深入解析 SM2212EK 的管腳功能、典型應用電路及其核心特性，幫助工程師快速掌握其設計要點，提升開發效率。

管腳圖一眼看懂

管腳名稱功能速寫

1VDD內部穩壓電源，外接 1 μF 去耦

2VCC芯片低壓供電，可短接到 VDD 或 NC

3REXT1OUT1 電流設定電阻，Iout1 = 0.6 V / REXT1

4REXT2OUT2 電流設定電阻，Iout2 = 0.6 V / REXT2

5OUT2第2路恒流沉，最大 100 mA

6OUT1第1路恒流沉，最大 100 mA

7NC高壓隔離腳，Layout 時做 1.5 mm 空距

8VIN交流輸入，直接接整流后高壓，耐壓 500 V

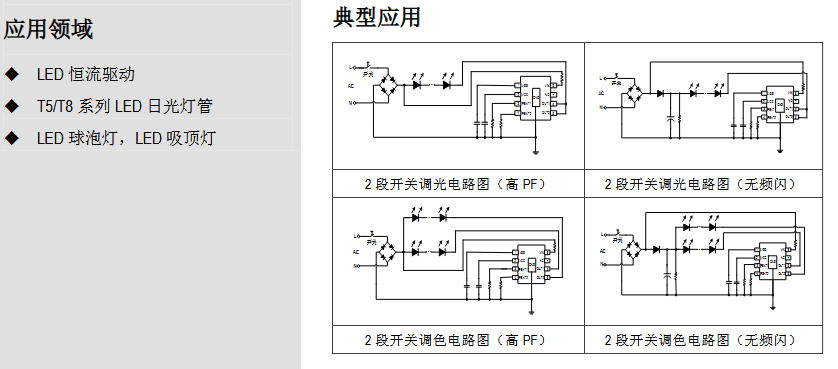

典型應用電路：兩顆電阻搞定兩段調光

工作原理：

第一次上電 —— 芯片默認 OUT1 100 % 電流，LED_A 亮;

0.2 s 內關電再上電 —— 芯片切換到 OUT2 100 % 電流，LED_B 亮;

再次關電再上電 —— 回到 OUT1，循環往復。

兩段 亮度比例 由 REXT1/REXT2 阻值決定;兩段 色溫 則把 LED_A 做成暖白、LED_B 做成冷白，即可“開關調色”。

調光/調色兩種玩法

模式外接 LED切換順序比例設定

兩段調光單路燈珠，OUT1/OUT2 并聯100 % → X % → 100 %REXT1≠REXT2，比例 = I1/I2

兩段調色OUT1 暖白，OUT2 冷白暖 → 冷 → 暖REXT1=REXT2，功率一致

芯片內部 0.6 V 基準，電流公式統一：

Iout = 0.6 V / REXT，最大 100 mA，片間偏差 < ±4 %。

關鍵性能一覽

輸入電壓：110-130 V 或 200-240 V(內部高壓啟動)

功率因數：高 PF > 0.9(無頻閃方案 > 0.5)

無磁性元件，無電解，可過 EMI

過溫調節：芯片溫度 > 140 ℃ 自動降低電流，避免閃爍熄滅

ESOP8 封裝，背面散熱焊盤可直接鋪銅降溫

設計錦囊

電流設定：REXT 用 1 % 精度，功率 1/4 W，例：

60 mA → 0.6 V / 0.06 A = 10 Ω

PCB 布局：

VIN-VDD 走線 ≥ 1 mm，NC 腳挖空 1.5 mm，滿足 2 kV 浪涌

過溫降額：銅箔 ≥ 20 mm2，可讓 70 mA 連續工作溫升 < 40 ℃

快速開關：關斷時間 < 0.2 s，否則芯片認為“重新上電”

總結

SM2212EK 讓“墻壁開關”擁有了調光/調色的魔法：兩顆電阻、一顆芯片，燈管立刻兩段變光/變色，BOM 成本省一半，生產就像焊三極管一樣簡單。SM2212EK不僅滿足了現代照明設備對調光和調色功能的需求，還通過減少外圍元件數量，顯著降低了系統成本和設計復雜性。
