非密封封裝電子元件分層檢測權威指南

上海季豐電子 ? 來源:上海季豐電子 ? 2026-01-05 14:01 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在電子元件可靠性管控中,“分層”是非密封封裝產品的核心隱患——它可能導致元件散熱失效、信號傳輸異常,甚至引發整體故障。

IPC/JEDEC聯合發布的《J-STD-035A非密封封裝電子元件的聲學顯微鏡》標準,不僅規范了聲學顯微鏡(SAT)的檢測流程,更明確了分層的判斷標準,成為行業排查該類缺陷的“黃金準則”。

本文將聚焦標準中的分層檢測核心內容,為電子制造、質檢及采購環節提供專業指引。

一。標準定位

分層檢測的“統一標尺”

《IPC/JEDEC J-STD-035A-非密封封裝電子元件的聲學顯微鏡》首次發布于1999年,2022年12月重新修訂,是針對非密封封裝電子元件的無損聲學檢測專用標準。其核心目標之一,就是通過標準化的聲學掃描方法,精準識別元件內部“分層”缺陷,并建立統一的判斷與記錄體系,解決不同企業檢測標準不統一、結果不可比的痛點。

標準明確:分層檢測需通過聲學顯微鏡的A/B/C/T掃描模式,覆蓋元件內部關鍵接口,且所有判斷需基于“可復現的檢測流程”與“明確的缺陷界定指標”,確保檢測結果的權威性與一致性。

二、先懂“檢測基礎”

分層觀測的核心維度

要準確判斷分層,需先明確標準定義的“檢測對象”與“觀測工具”——這是分層判斷的前提。

1分層觀測的4種核心模式

標準規定,分層檢測需依賴以下4種聲學掃描模式,不同模式對應分層判斷的不同維度:

A-mode(A-Scan

聚焦“單點驗證”——通過單點的振幅、相位與飛行時間數據,確認疑似分層位置的信號異常是否為真實缺陷(而非成像干擾)。

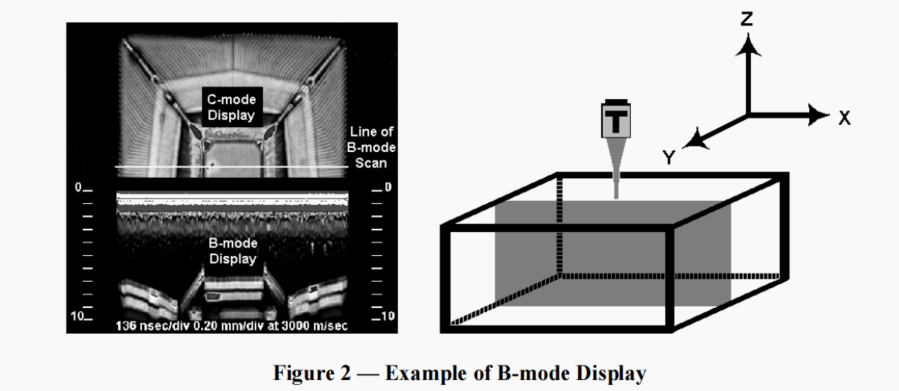

B-mode(B-Scan)

聚焦“深度分析”——沿X-Z/Y-Z平面生成截面圖,直觀顯示分層在元件內部的深度、延伸范圍(如從芯片表面延伸至基板)。

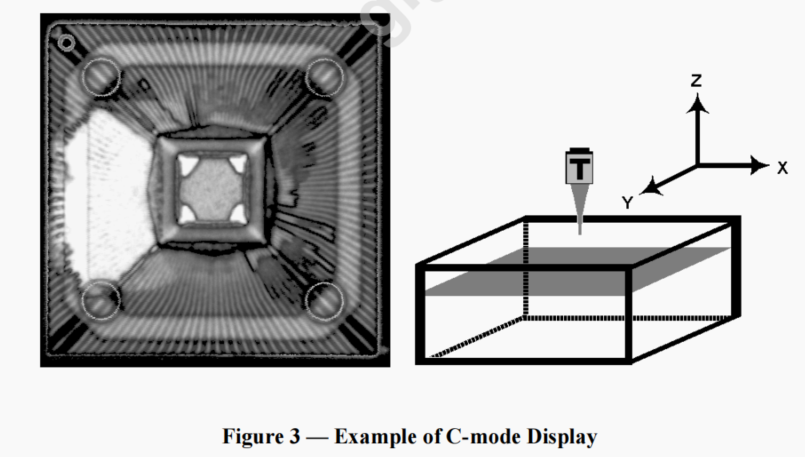

C-mode(C-Scan)

聚焦“平面定位”——在特定深度的X-Y平面生成圖像,精準標注分層的平面位置、面積大?。ㄈ缧酒锹涞?mm2分層)。

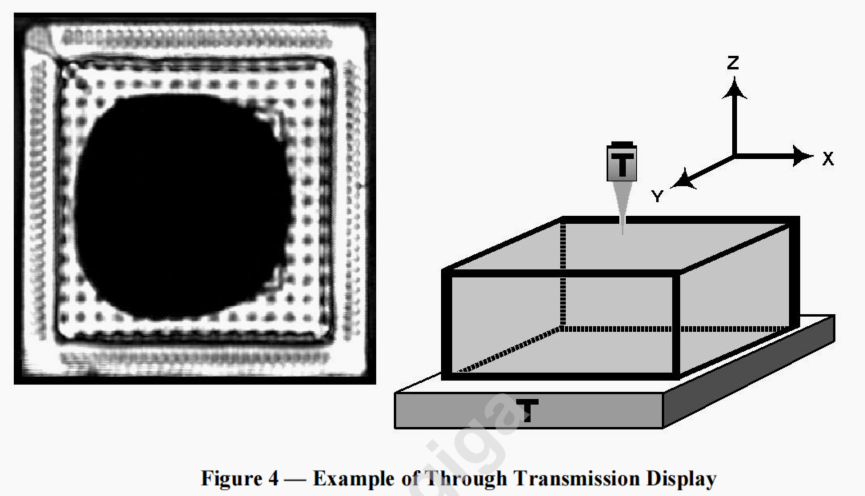

T-mode(T-Scan)

聚焦“初步篩查”——通過整體穿透掃描,快速判斷元件是否存在大面積分層(適用于批量檢測的初篩環節)。

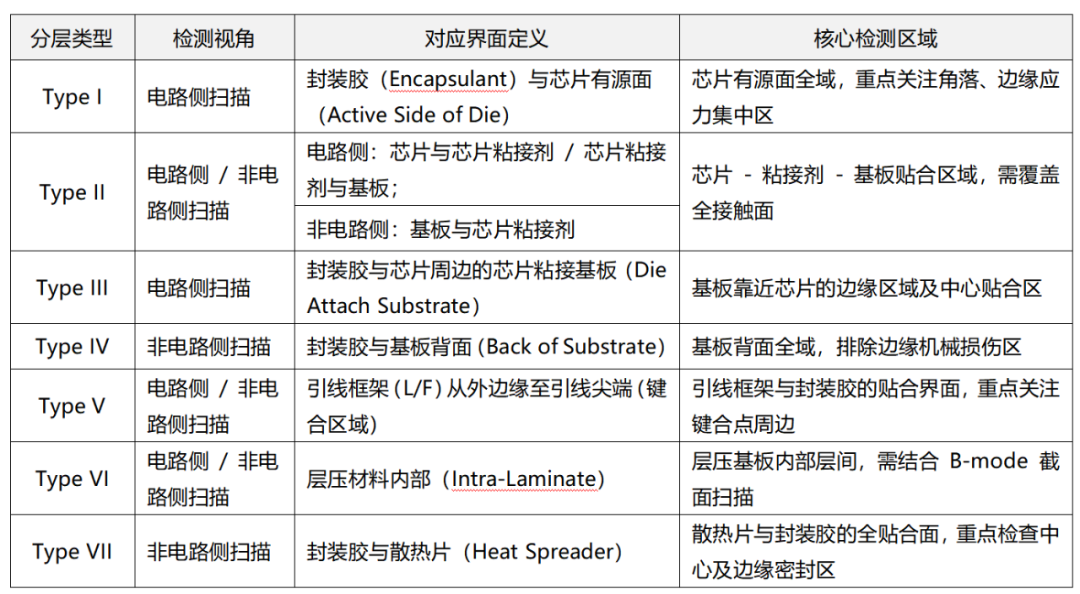

2分層易發生的7大關鍵區域

標準在聲學顯微鏡檢查表中,明確了分層檢測的“必查區域”——這些區域是元件內部應力集中、界面結合易失效的部位,也是分層的高發區:


三、核心重點

分層判斷的“硬標準”

《IPC/JEDEC J-STD-035A非密封封裝電子元件的聲學顯微鏡》在聲學顯微鏡檢查表中,給出了分層判斷的“量化+定性”雙重指標——這是行業唯一明確的分層判斷依據,需逐點核對。

1通用判斷原則:先區分“缺陷vs干擾”

標準強調,所有分層判斷需先排除“成像偽影(干擾信號)”,避免誤判??赏ㄟ^以下2步驗證:

A-mode驗證

在疑似分層位置采集A掃描信號——若信號顯示“振幅突變”“相位反轉”(與正常bonded區域信號差異顯著),則初步判定為分層;

物理輔助驗證(必要時)

若A-mode無法確認,需結合元件結構(如基板材質、封裝厚度)或局部物理檢測,確認是否為真實分層。

2分層判斷的“具體指標”(按檢測側分類)

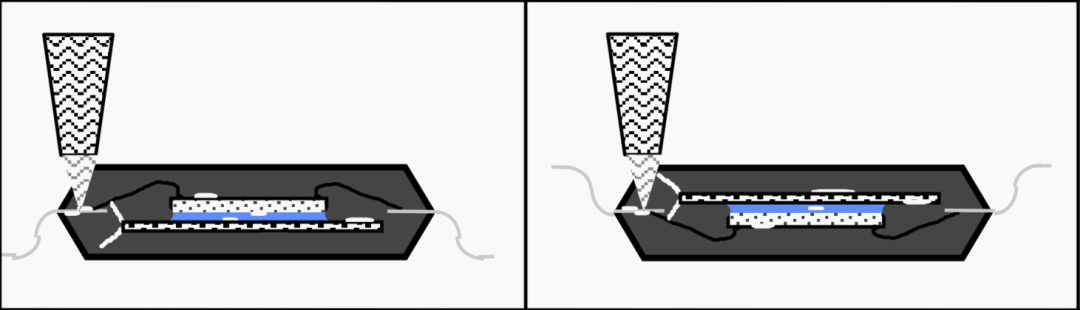

標準將分層檢測分為“電路側掃描”與“非電路側掃描”,兩類場景的判斷指標各有側重,需嚴格按檢查表記錄:


▲電路側掃描

▲非電路側掃描

01電路側掃描:

聚焦“芯片與信號傳輸相關區域”

電路側是元件核心功能區,分層可能直接影響信號與散熱,判斷需更精細:

Type I(封裝材料/芯片表面分層)

需記錄:受影響的芯片數量、分層面積占芯片表面的“平均百分比”(如某芯片分層面積占比15%)、分層位置(角落/邊緣/中心);

關鍵要求:若分層覆蓋芯片活性區(如鍵合pad周圍),需額外標注“是否靠近信號傳輸點”。

Type II(芯片貼裝區分層)

需記錄:受影響的貼裝區域數量、分層面積占粘貼區的“平均百分比”、分層是否導致“芯片與基板剝離”(通過B-mode確認深度)。

Type III

(封裝材料/基板(芯片側)分層)

需記錄:分層位置(基板邊緣/中心)、分層長度(如沿基板邊緣延伸3mm)、是否與TypeI/II分層連通(形成“貫通性缺陷”)。

Type V(封裝材料/引線框架分層)

需記錄:受影響的引線數量、分層占引線長度的“最大百分比”(如某引線分層占長度的40%)、是否覆蓋鍵合區(如楔形鍵合點周圍分層)。

02非電路側掃描

聚焦“基板與散熱相關區域”

非電路側分層雖不直接影響信號,但可能導致散熱失效,判斷需關注“大面積分層”與“結構穩定性”:

Type IV(封裝材料/基板背面分層)

需記錄:分層面積占基板背面的“平均百分比”、分層是否集中在“散熱片貼合區”(若有散熱片)、是否導致基板翹曲(通過C-mode平面度分析)。

Type VII(散熱片/基板分層)

需記錄:分層面積占散熱片貼合區的“平均百分比”、是否導致“散熱片局部脫離”(通過B-mode確認散熱片與基板的間隙)。

03分層的“否決性指標”

必須記錄的關鍵風險

標準明確,若分層滿足以下任一條件,需判定為“高風險缺陷”,需重點標注并評估是否合格:

分層與“裂紋連通”

通過B-mode確認分層延伸至裂紋,形成“缺陷通道”;

分層覆蓋“關鍵功能區”

如覆蓋引線鍵合點、芯片敏感電路區;

分層面積超標

若結合其他標準(如J-STD-020),分層面積超過規定閾值(如某類元件允許最大分層面積5%);

分層導致“結構失效”

如芯片因分層脫離基板、散熱片因分層失去導熱功能。

四、分層檢測的“設備與流程保障”

要確保分層判斷準確,標準對“檢測設備”與“操作流程”提出了嚴格要求——這是避免“判斷誤差”的基礎。

1分層檢測的設備配置要求

核心設備

需使用“反射式聲學顯微鏡”或“穿透式聲學顯微鏡”(額外配備獨立接收換能器);

校準工具

必須配備“標準參考封裝件”(含“有分層”與“無分層”的標準樣品),用于校準設備靈敏度(避免因增益不當導致分層漏判/誤判);

輔助工具

樣品架需確保元件“平面度穩定”(避免傾斜導致分層信號偏移),耦合介質需用去離子水(避免氣泡干擾信號)。

2分層檢測的流程規范(關鍵4步)

設備校準

用標準參考件驗證——無分層樣品應無異常信號,有分層樣品需準確顯示分層位置與面積,否則調整換能器頻率、增益;

樣品準備

將元件固定于耦合介質中,排除表面氣泡(氣泡會模擬分層信號,導致誤判);

多模式掃描

先通過穿透模式初篩,再用C-mode定位疑似分層,最后用A/B-mode驗證缺陷真實性;

記錄與判定

按檢查表填寫分層類型、位置、面積,結合標準指標判定是否合格,并保存A/B/C/T模式圖像(用于追溯)。

五、避坑指南

分層判斷的“常見誤區”

標準在潛在圖像陷阱中,特別列出了分層判斷的“易誤判場景”,需重點規避:

1信號丟失≠分層

若增益設置過低、換能器頻率過高(導致信號衰減),可能誤判為分層——需通過調整設備參數重新掃描;

2表面干擾≠分層

元件表面的劃痕、指紋、Mark、pad扎痕,可能在C-mode中顯示“暗區”——需用A-mode驗證(表面干擾無相位突變,分層有明顯相位差異);

3聚焦錯誤≠分層

若換能器聚焦不在目標界面(如聚焦在封裝材料表面而非芯片表面),可能顯示“虛假分層信號”——需通過B-mode調整聚焦深度,重新確認。

六、標準的行業價值

分層管控的“定心丸”

對于電子行業而言,《IPC/JEDEC J-STD-035A非密封封裝電子元件的聲學顯微鏡》中的分層判斷標準,不僅是“檢測指南”,更是“質量共識”:

對制造商

可建立標準化的分層篩查流程,提前攔截缺陷品,避免因分層導致的客戶投訴;

對質檢方

有明確的判斷依據,無需依賴“經驗主義”,檢測結果更具說服力;

對采購方

可將標準要求納入供應商協議,確保接收的元件“分層管控達標”,降低下游產品風險。

總之,非密封封裝電子元件的分層檢測,需以《IPC/JEDEC J-STD-035A非密封封裝電子元件的聲學顯微鏡》為核心依據——從“模式選擇→區域覆蓋→指標判斷→流程保障”全環節落地標準要求,才能真正實現“精準識別、有效管控”。

季豐電子上海、嘉善、成都、深圳RA 實驗室均配有SAT設備和專業人員,對IPC/JEDEC J-STD-035A標準通過了 CNAS、ISO17025 資質認證,歡迎咨詢與委案!郵箱:sales@giga-force.com。
