隨著智慧城市、樓宇安防、交通監控、工業自動化等領域的快速發展，大規模數字監控系統已成為關鍵基礎設施組成部分。與此同時，雷電浪涌和瞬態過電壓對弱電信號系統構成嚴峻威脅，包括設備接口損壞、通信中斷及隱性疲勞損耗等風險。因此，在數字監控系統設計中，合理選型與部署信號地凱防雷浪涌防雷保護器（Signal Surge Protective Device, SPD）成為保障系統可靠性與可用性的核心措施。信號SPD主要用于保護低壓弱電信號線路免受雷電感應、電磁脈沖（EMP）、工頻過電壓及開關操作引起的瞬態過電壓沖擊。

二、信號浪涌防雷器的基本定義與作用

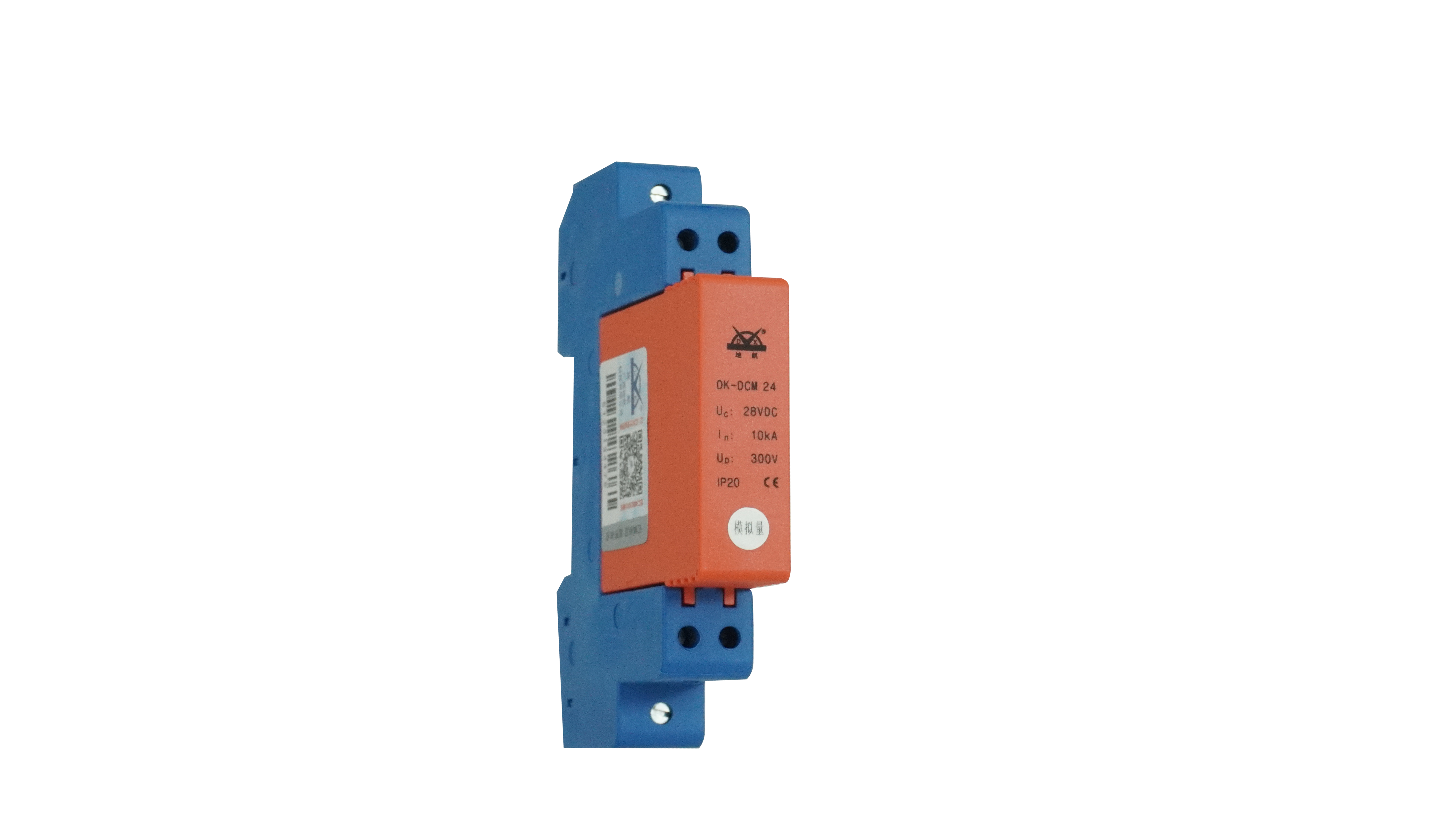

地凱科技信號浪涌防雷保護器是一類專用于信號線路的SPD，其核心作用是在出現瞬態高電壓（浪涌）時，迅速將過量能量泄放至接地系統，將線路電壓箝位在安全范圍內，從而保護后端設備和通信質量。相較于電源SPD，信號SPD關注的是低電壓、低功耗、敏感電子接口的防護，同時需確保高頻信號的高保真?zhèn)鬏敗?/p>

數字信號浪涌防雷保護器,信號防雷器 數字信號浪涌防雷保護器,信號防雷器 數字信號浪涌防雷保護器,信號防雷器

三、核心選型參數與國標要求

在選型過程中需關注以下核心技術參數，這些參數需符合國家標準《GB/T 18802.21-2016 信息技術類SPD 第21部分：信號線路SPD》及相關國標規范節點。

1. 額定工作電壓（Uc）

額定工作電壓是SPD在正常運行過程中承受的最大持續電壓，不導致性能劣化。選型時必須大于被保護信號線路的最大工作電壓，并留有一定裕量。例如：

監控視頻信號（同軸）：Uc ≈ 5-12 VDC（視視頻標準而定）

數字網絡信號（PoE供電）：Uc ≈ 56-60 VDC（符合IEEE 802.3af/at/bt供電標準）

控制信號總線（RS-485/RS-422）：Uc ≈ 12-48 VDC

傳感器模擬信號（4-20 mA）：Uc ≈ 24-48 VDC

選型時宜根據實際工作電壓保持10-20%裕量，以提高穩定性與可靠性。

2. 標稱放電電流（In, 8/20 μs）與最大放電電流（Imax）

標稱放電電流In反映SPD承受標準8/20 μs雷電波沖擊的能力，通常為3 kA～10 kA；關鍵與高雷區、長線路感應場合宜選更高規格（≥5 kA）。最大放電電流Imax是SPD短時可承受的最大峰值浪涌電流。高等級防護場合還可考慮10 kA及以上規格。

3. 限制電壓（Up）與殘壓

限制電壓是SPD在浪涌條件下將電壓箝位到的最大值，應盡可能低，以避免對后端敏感設備造成損壞。對于弱電信號系統，Up應顯著低于設備耐壓值（典型值≤60 V對于以太網信號）。殘壓是SPD響應瞬態后的電壓水平，越低越好，這直接影響被保護設備的安全。

4. 插入損耗與傳輸特性

信號SPD應具備極低插入損耗和良好阻抗匹配，避免影響信號傳輸質量：

對以太網SPD，插入損耗≤0.5 dB（100 MHz時），對于千兆及以上系統，可要求≤0.3 dB或更低

監控視頻信號（ CCTV、HD-SDI/HD-CVI/HD-TVI等），帶寬要求從幾十MHz到數GHz，阻抗需匹配75 Ω

控制信號SPD需保證數據率和通訊協議完整性，不引入顯著誤碼率上升。

5. 接地與等電位聯結

SPD的接地必須靠近等電位端，并與建筑物防雷接地系統共用。接地電阻一般要求≤4 Ω，關鍵場合宜≤1 Ω，以保證快速有效泄放能量。

四、典型信號SPD類型與應用場景

根據接口類型與系統特性，信號SPD可分為以下幾類：

1. 網絡監控信號防雷SPD

用于保護基于以太網的監控系統（含PoE供電攝像頭、交換機、NVR等）。選型重點：

接口：RJ45

工作電壓：5-60 VDC（視PoE等級）

最大放電電流：≥5 kA/線對

插入損耗與傳輸速率：≤0.3-0.5 dB, 支持1 Gbps及以上

傳輸特性：阻抗匹配100 Ω雙絞線

接地：PE導體聯結等電位。

2. 模擬/數字視頻信號防雷SPD

用于同軸視頻與高清信號線路：

接口：BNC或特定同軸連接器

工作電壓：5-12 VDC；高清信號SPD帶寬可達1.5-2 GHz

最大放電電流：≥5 kA

阻抗：75 Ω

插入損耗：≤0.3-0.5 dB

用于攝像點和前端報警設備等。

3. 控制與測控信號SPD

用于PLC、工業總線、傳感器信號等：

接口：端子排、DB9/DB25等

工作電壓：12-110 VDC/AC

最大放電電流：≥10 kA（復雜工業現場）

兼顧數據完整性和防護性能。

五、地凱防雷信號防雷器SPD行業解決方案與典型部署策略

1. 智慧城市綜合監控系統

在城市級監控系統中，系統冗余、網絡邊界多、電纜縱深長。部署策略：

所有外圍接入點（如路燈桿攝像頭）都需安裝本地SPD，并將SPD接地與本地等電位端聯結。

核心交換機機房采用集中式SPD方案，并結合機柜接地匯流排，保證整體防護一致性。

對PoE供電鏈路及光纖轉電節點采用差異化SPD型號。

2. 工業監控與智能制造

工業現場存在較強電磁干擾及雷擊感應風險：

控制柜內部安裝SPD，并結合屏蔽接地措施（如將SPD并聯到柜體接地）。

對RS-485等控制信號線采用多級防護（近端SPD與遠端SPD組合）。

綜合考慮系統高可用性，選用具有失效指示與可替換模塊的SPD產品。

3. 交通樞紐（機場、地鐵）

這些場合對通信質量與系統連續性要求極高：

視頻信號與數據鏈路需采用高帶寬、低插入損耗SPD

結合數字化浪涌防護與管理系統，實現在線狀態監測與遠程告警，提高維護效率。

六、施工部署注意事項

接地體設計

SPD接地必須短距離、短路徑直達防雷接地體，避免因回路電阻過大而降低泄放效能。

層次化布防

在網關、配線架、終端等多級位置布置SPD，實現“前端防護 + 機房集中防護”組合。

安裝方向與標識

SPD必須按照產品說明書標識方向安裝；并在機柜內做好電纜標識和失效指示。

維護與更換

定期通過狀態指示（如LED/狀態端子）檢查SPD狀態，及時更換失效單元。
