碳化硅功率模塊可靠性：Wolfspeed 的功率循環與壽命建模方法

Mauro Ceresa，Wolfspeed 現場應用工程高級總監

Robert Shaw，Wolfspeed 功率模塊可靠性高級經理

引言

碳化硅 (SiC) 功率器件在汽車、可再生能源、工業電動交通和航空航天市場的快速應用，重新定義了系統要求。傳統的認證已不再足夠?？蛻衄F(xiàn)在要求耐久性，確保系統能夠在惡劣環境下持續運行數十年，且停機時間最短。

交通電氣化、可再生能源集成和工業自動化對功率半導體模塊提出了前所未有的要求?？煽啃浴⒛途眯院蛪勖A(yù)測至關重要，特別是在失效不可接受的汽車和工業應用中。本文概述了 Wolfspeed 在碳化硅 (SiC) 功率模塊中應對功率循環挑戰的方法，探討了失效模式、測試方法、壽命建模以及公司為在苛刻條件下實現長使用壽命而設計的高性能模塊產品組合。

填補可靠性與耐久性之間的空白

電力電子標準和認證涵蓋了許多可能的實際案例，但并非全部。一個模塊可以通過所有標準可靠性測試，但由于常規認證協議未捕獲到的特定應力，而在現場使用中過早失效。

例如，HTRB用于測試器件在高溫條件下的性能，但隨著時間的推移，監管機構增加了其它更具壓力的測試： HV-H3TRB ，用于同時測試器件在高溫、高濕和高電壓條件下的性能。

實驗室可靠性與現場耐久性之間的這種差距，推動了對更復雜測試方法的需求，特別是功率循環分析，它已成為實際應用中系統壽命最相關的指標。

當我們以創建壽命模型為最終目標來討論功率循環時，沒有通過或失敗的循環次數要求。這意味著器件在不同條件下進行測試直至失效，但循環次數很少而失效的產品與循環次數非常多而失效的產品的測試方式并無不同。

閱讀本白皮書，了解Wolfspeed 針對系統耐久性新性能期望的可靠性方法。

功率循環基礎

溫度變化會引起材料的尺寸變化——通常是加熱時膨脹，冷卻時收縮。這種尺寸變化的幅度是材料特定的，并由熱膨脹系數 (CTE) 表征。

對于功率模塊，這一點變得尤為關鍵，因?yàn)橐r底組件由多種不同的材料以分層結構鍵合在一起組成，每種材料對熱循環的響應都不同（圖 1）。

圖 1：Wolfspeed XM3 碳化硅 (SiC) 功率模塊

橫截面多層結構圖

功率循環 (Power cycling, PC) 測試是在實際熱應力條件下評估碳化硅 (SiC) 模塊耐久性的最合適方法。其基本原理是對功率模塊施加重復的電流脈沖（圖 2），在器件結構內產生受控的溫度擺動，模擬實際運行期間經歷的加熱和冷卻循環。

測試過程圍繞三個關鍵應力參數展開，這些參數共同決定了器件的壽命。溫度擺動 (ΔTj) 代表芯片結的峰值工作溫度與其冷卻基準之間的溫差。

最高結溫 (Tj,max) 定義了每個循環期間達到的絕對峰值溫度，它影響熱膨脹的幅度和老化機制的激活能量。脈沖持續時間 (ton) 決定了器件在高溫下保持的時間，影響熱量穿透襯底層的深度，以及封裝結構內達到的熱平衡程度。

功率循環需要在各種工作條件下（特別是不同的 Tj,max、ΔTj和 ton）將樣品運行至壽命終止。通過在每種條件下測試多個單元，我們可以提取這些參數與循環壽命之間的關系，這是構建預測壽命模型的基礎。

Wolfspeed 采用的功率循環 (Power cycling, PC) 測試通過 / 失敗標準與 AQG 324 車規標準一致。主要監控兩種失效模式：

第一個標準是檢測到 VDS上升 +5%，這代表了在整個功率脈沖期間維持負載電流 (IL) 所需的電壓。該指標專門識別可歸因于芯片頂部連接、芯片脫離或任何其它類型的電接觸失效的功率循環失效，這些失效通常表現為 VDS的突然尖峰。

第二個標準是熱阻 (RTH) 增加 +20%。系統通過測量關斷期間體二極管的正向電壓來測量芯片的熱響應，從而在每個周期計算 RTH。當 RTH增加時，表示功率模塊的多層結構的熱耗散退化，損害了從芯片到散熱器的導熱性能。

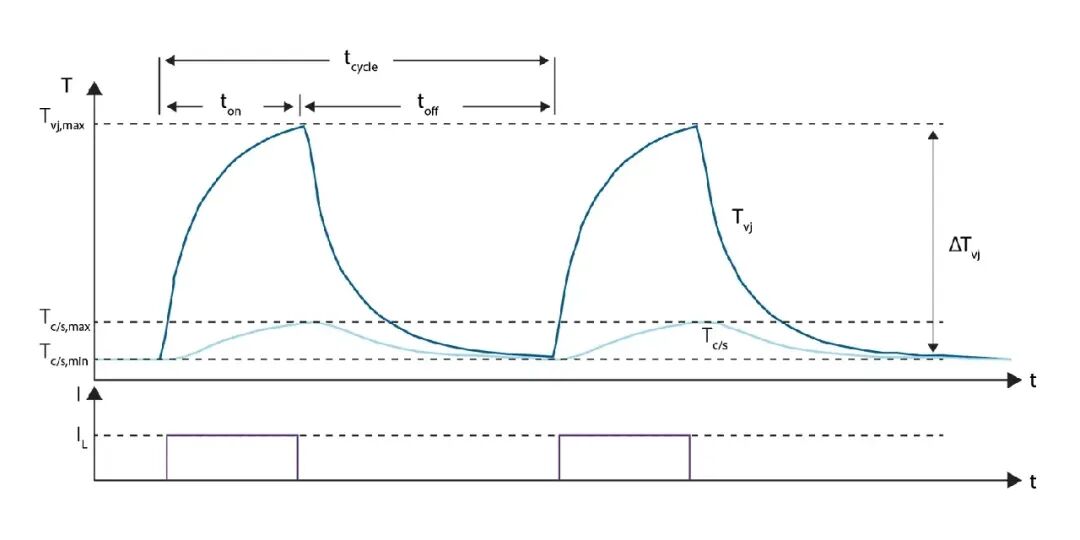

圖 2：功率循環波形及相關參數

兩種不同的測試配置已成為行業標準。PCsec測試采用幾秒鐘的脈沖持續時間，將熱應力集中在芯片附近，主要針對芯片頂部連接和芯片底部貼裝界面。PCmin測試使用大于 15 秒到幾分鐘的 ton脈沖，允許熱量更深地穿透襯底層，并對焊點和基板或封裝部分施加應力。這種區別至關重要，因?yàn)椴煌氖C(jī)制在不同的時間應力配置下占主導地位，需要對兩種狀態進行全面測試才能完全表征模塊的耐久性。

典型的測試配置采用以下值：

ΔTj= 75 - 125 °C，Tj,max= 125 - 175 °C，

PCsec的 ton< 5 s， PCmin?的 ton?> 15 s。

圖 3 說明了不同 ton持續時間對功率循環 (Power cycling, PC) 測試結果的影響。

相反，延長的脈沖持續時間 (PCmin) 允許熱量擴散到整個襯底組件，將應力分布在芯片頂部和整個襯底附著界面上。因此，較長的脈沖周期對模塊施加了更大的整體應力，導致在每個周期的基礎上顯著加速退化。

圖 3：PCsec 和 PCmin 可以研究不同類型的失效

硅 (Si) 與碳化硅 (SiC) 的失效機制

從硅 (Si) 功率器件向碳化硅 (SiC) 功率器件的轉變改變了功率模塊內的機械應力分布，需要重新全面評估失效機制和封裝方法。

傳統的硅 (Si) 模塊通常表現出明顯的失效模式，包括由于熱機械疲勞導致的鍵合線剝離、由于差異熱膨脹導致的焊點開裂，以及在持續熱循環下鋁金屬化重構（見圖 4 和圖 5）。

碳化硅 (SiC) 器件因其優越的材料特性而帶來了獨特的挑戰。碳化硅 (SiC) 更高的楊氏彈性模量和導熱性，在實現卓越電氣性能的同時，也顯著放大了傳統封裝結構內的機械應力。增加的導熱性產生更陡的溫度梯度，而更高的模量則將熱膨脹失配轉化為材料界面處更大的機械力。因此，采用傳統封裝架構的碳化硅 (SiC) 器件通常表現出比同等硅 (Si) 器件更短的功率循環壽命。

專門為碳化硅 (SiC) 應用開發的先進封裝技術旨在通過材料和結構創新來緩解這些挑戰。銅連接線取代了傳統的鍵合線，提供了更低的電阻路徑和更好的熱機械穩定性。銀燒結替代了傳統的焊接，提供了卓越的熱導率和電導率，同時在熱循環下表現出更高的可靠性。活性金屬焊接 (Active Metal Brazing, AMB) 襯底取代了直接覆銅板 (Direct Bonded Copper, DBC) ，改進了熱膨脹匹配。

然而，這些先進的封裝方法引入了它們自己潛在的失效模式。燒結界面雖然比焊點更堅固，但可能通過空洞形成和銀遷移經歷逐漸退化。銅連接線可能通過鍵合界面處的疲勞或幾何過渡處的應力集中而失效。這些先進封裝的復雜性創造了多個潛在的失效路徑，需要通過功率循環分析進行全面表征。

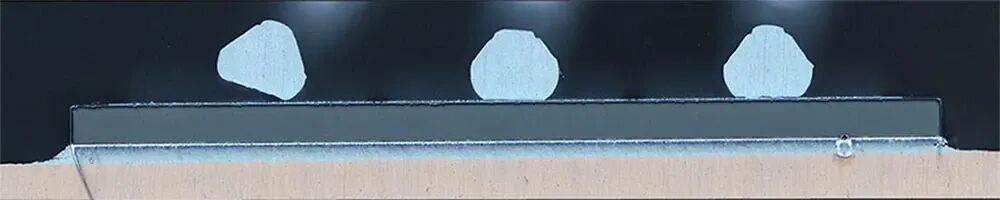

圖 4：鍵合線退化失效示例

圖 5：芯片貼裝退化的證據

Wolfspeed 的 YM4 功率模塊系列采用銅連接技術、燒結芯片貼裝和環氧樹脂封裝，在相同尺寸下，其功率循環次數比同類最佳競爭對手器件多 3 倍（圖 6）。

了解更多關于 WolfspeedYM4 功率模塊系列https://www.wolfspeed.com/products/power/sic-power-modules/ym-power-module-family/?generation=Gen%204

圖 6：YM4 功率循環能力與相同尺寸下其它解決方案的比較

測試方法與測量

Wolfspeed 的功率循環方法遵循標準化測試協議，同時結合了獨特的改進，提高了測試精度與實際應用的相關性。測試基礎設施使用能夠同時測試多個模塊的商業功率循環設備（圖 7），通過在相同的應力條件下同時測量多個器件，實現了高效的數據收集，同時保持了統計嚴謹性。

圖 7：可同時測試多達 12 個半橋功率模塊

芯片結溫測量是該方法的一個關鍵方面，需要高精度和快速響應時間。此操作通常根據圖 8 所示的示意圖，使用體二極管正向電壓 (VF) 來完成。

該過程首先執行溫度校準，以確定 VF和 Tj之間的關系。該過程使用冷卻劑使器件工作在不同溫度，同時測量每個溫度點下的體二極管正向電壓。

圖 8：體二極管正向電壓測量確定芯片結溫

這生成了一系列表征電壓-溫度關系的校準曲線。然后使用多項式函數對這些曲線進行數學擬合（圖 9）。

圖 9：有了校準曲線，我們可以使用測得的 VF 來確定 Tj（來源：Wolfspeed）

一旦確定了校準曲線，測試周期遵循以下步驟進行：

器件開啟，并在 ton期間通過溝道施加恒定電流。選擇溝道電流是因?yàn)樗玫谋豢刂撇⒏鼫?zhǔn)確地代表實際應用條件。在開啟狀態期間，VDS用作失效標準模式的判定。

器件關斷，并在 toff期間通過體二極管施加恒定測試電流。在此階段使用體二極管是因?yàn)槠湔螂妷罕憩F(xiàn)出高溫度敏感性，并且可以在低電流水平下測量，避免不必要的功率損耗。在關閉狀態期間，如果使用體二極管測試，則測量 Vf作為結溫的指示，并進行分析以計算 RTH，RTH在同一標準下作為附加的壽命參數。

之前的開關循環不斷重復，測試持續進行直至失效。

圖 10 顯示了應用 PCsec測試獲得的 VDS和 RTH隨循環次數的變化曲線。請注意兩個失效標準的應用方式。第一個失效標準，是發生失效時的漏源電壓值 VDS相對于初始值增加 5%。而熱失效標準對應于 RTH增加 20%（在所提出的用例中尚未達到）。圖中的 VDS垂直增加是由于鍵合線失效。

圖 10：VDS 和 RTH 隨循環次數的趨勢（來源：Wolfspeed）

構建壽命模型

將功率循環測試數據轉換為預測壽命模型，使得能夠從加速測試條件外推到實際應用配置文件。Wolfspeed 的方法包括對三個主要應力變量進行系統性的參數掃描，以建立應力條件 (ΔT、Tjmax和 ton) 與循環至失效之間的經驗關系。

壽命模型構建從測試矩陣的設計開始，需要仔細選擇應力條件 (ΔT、Tjmax和 ton)，以平衡測試持續時間限制與模型精度要求。更高的應力水平會加速失效，從而實現合理的測試完成時間，但過度的加速可能會激活非代表性的失效模式。

將模型應用于應用配置文件需要對實際運行條件進行復雜分析。通過電熱仿真將客戶配置文件分解為熱循環，生成時間序列的結溫?cái)?shù)據。雨流循環計數算法從這些復雜的波形中提取等效的熱循環，從而通過累積損傷計算實現壽命模型的應用。 分析結果（圖 11）為特定操作場景提供了定量的壽命預測。

圖 11：功率模塊壽命建模過程

Wolfspeed 的產品組合展示了封裝技術如何直接影響功率循環性能，其中針對不同細分市場和應用需求優化了不同的方法。

Wolfspeed WolfPACK 模塊系列使用壓接技術，最適合需要中等功率循環能力且對成本敏感的應用。這些模塊取消了傳統的基板，利用壓接端子進行電氣連接并簡化熱管理。這種創新方法消除了對于傳統焊點的需求，減輕了焊接疲勞的風險。它的專有芯片焊接技術和鍵合線設計，使其擁有領先于其他選項的業界領先性能。

關于Wolfspeed WolfPACK 模塊更多詳細信息https://www.wolfspeed.com/products/power/sic-power-modules/wolfspeed-wolfpack-sic-power-modules-family/。

YM 產品組合代表了 Wolfspeed 的車規級六管集成解決方案，融合了專門為極度高可靠性應用設計的先進封裝技術。這些模塊采用銅互連取代傳統的鍵合線，提供卓越的載流能力和增強的熱機械可靠性。芯片貼裝采用銀燒結技術，與傳統的焊接相比，提供了改進的熱性能和電性能，同時表現出卓越的抗熱循環退化能力?；钚越饘兮F焊 (Active Metal Brazing, AMB) 襯底提供了優化的熱膨脹匹配，進一步增強了可靠性。

關于YM 產品組合更多詳細信息https://www.wolfspeed.com/products/power/sic-power-modules/ym-power-module-family/?generation=Gen%204。

單開關塑封模塊 (TM 系列) 提供了一種緊湊的封裝解決方案，結合了高可靠性和減少的外形尺寸要求。這些模塊包含許多與 YM 模塊相同的先進技術，包括銅互連和燒結芯片貼裝，但使用塑封進行環境保護，而不是傳統的殼體方法。這種封裝策略使得能夠集成到空間受限的應用中，同時保持車規級的可靠性性能。塑封方法還有利于表面貼裝組裝工藝，在行業標準尺寸內實現設計靈活性。

關于單開關塑封模塊 (TM 系列)更多詳細信息https://www.wolfspeed.com/products/power/sic-power-modules/tm_single_switch_power_module_family/。

功率循環結果說明了封裝技術對應用壽命的巨大影響。在相同應力條件下的測試表明，環氧樹脂封裝的 WolfPACK 模塊比硅凝膠封裝的同類產品實現了顯著改進，而 YM 和塑封產品中的先進封裝方法將壽命比傳統封裝技術延長了數量級。這些改進直接轉化為最終用戶維護需求的減少、系統壽命的延長以及總擁有成本的降低。

了解更多關于 Wolfspeed如何推進碳化硅封裝技術提升。

預測性耐久性

功率循環分析的實際應用遠遠擴展了實驗驗證，為系統設計人員提供了量化工具，用于優化應用壽命、預測維護需求并最小化總擁有成本。Wolfspeed 的綜合方法包括標準化分析和應用配置文件模擬。

可靠性分析始于詳細的應用配置文件，包括運行條件數據，如負載循環、環境溫度變化和占空比模式。通過執行電熱仿真，可以將這些運行條件轉換為結溫曲線，同時考慮功率模塊內部和整個系統熱管理架構的熱動力學。先進的雨流計數算法將復雜的熱波形分解為等效的功率循環條件，從而能夠直接應用實驗室導出的壽命模型。

由此產生的耐久性預測支持預測性維護策略，從而優化系統可用性，同時最大限度地降低維護成本?？蛻艨梢詫?shí)施基于狀態的維護計劃，該計劃考慮了實際運行歷史和預測的剩余使用壽命，而不是依賴于保守的基于時間的更換計劃。這種方法在停機成本遠遠超過模塊更換成本的應用中（例如可再生能源裝置或工業自動化系統）尤其有價值。

設計優化代表了另一個重要的價值主張，即功率循環分析指導系統架構決策以最大化耐久性。策略包括增強熱管理以降低 ΔTj、并聯模塊以分布熱應力，以及優化運行參數以最小化累積損傷。這些設計修改通常以最小的成本影響實現顯著的壽命改進，從根本上改進了系統的經濟性。

將功率循環分析集成到客戶設計流程中，最終實現了從被動到主動的壽命管理的轉變，將功率模塊可靠性從一個不確定的變量轉變?yōu)榭闪炕脑O(shè)計參數，可以與其他系統特性一起進行優化。

結論

功率循環分析解決了在苛刻環境下應用下壽命評估的基本挑戰。從傳統可靠性測試到復雜耐久性建模的演變，反映了對電力電子產品的期望壽命不斷提高，因?yàn)樗鼈円殉蔀槠?、可再生能源和工業領域關鍵基礎設施不可或缺的一部分。

Wolfspeed 的綜合方法結合了先進的封裝技術、嚴格的測試方法和預測建模能力，在系統耐久性和可靠性方面提供了可量化的改進。公司的產品組合展示了有針對性的封裝創新如何實現功率循環壽命的數量級改進，同時為不同的細分市場提供具有成本優勢的解決方案。
