廣東宏展TS2（兩箱式）與TS3（三箱式）系列可程式冷熱沖擊試驗箱，是驗證產品極端溫度耐受能力的核心設備，其結構與工作原理的差異形成不同技術優勢，適配不同行業需求。本文將精簡解析兩款系列的核心結構、工作原理及差異，為選型提供參考。

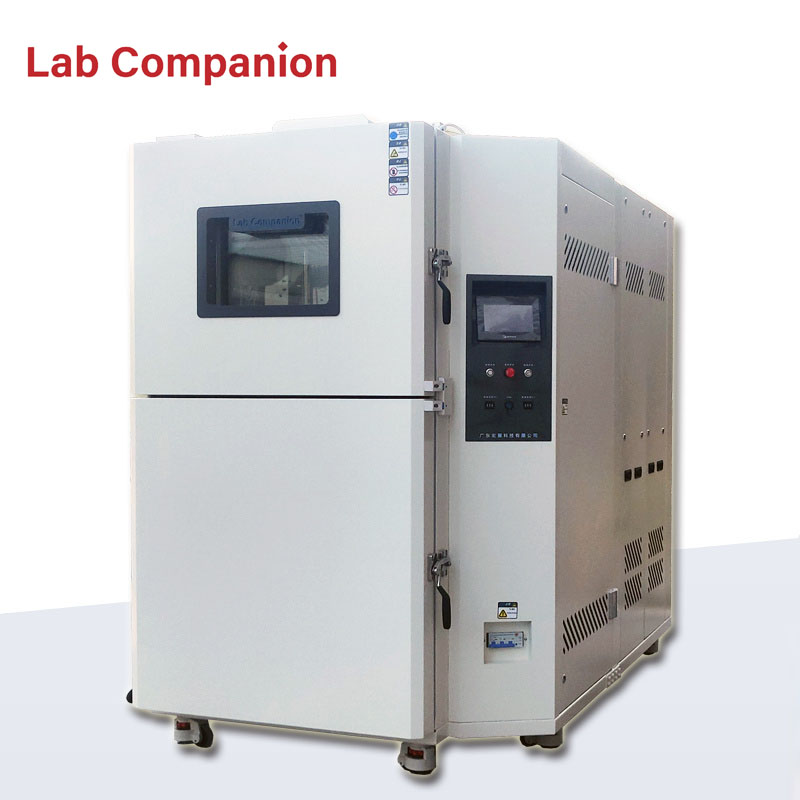

一、TS2系列（兩箱式）：腔體切換式結構與工作原理

1. 核心結構組成

TS2系列核心結構包括高溫腔、低溫腔、樣品移動機構、溫控系統及智能控制系統。高溫腔配備不銹鋼電熱器，低溫腔采用二元復迭式制冷系統（歐美進口壓縮機+環保冷媒）；樣品移動機構為高精度氣動吊籃，運行平穩；控制系統搭載7.5英寸彩色觸摸屏，支持96組程序存儲，循環次數1-999次可調。設備外殼為冷軋鋼板噴塑或不銹鋼，內膽為SUS304不銹鋼，復合絕熱層保溫性優異。

2. 工作原理

TS2采用“腔體預溫+快速切換”邏輯，核心是氣動驅動樣品移動實現溫度沖擊。流程分為三階段：一是預溫階段，高溫腔（60～+200℃）與低溫腔（-65～-10℃）同步達到設定溫度并穩定；二是沖擊階段，氣動機構≤10秒內將樣品在兩腔間快速轉移，實現瞬時溫度沖擊；三是循環階段，按程序反復切換，溫控系統通過PID算法動態補償能量，溫度偏差≤±2℃。

3. 核心特點

核心優勢：溫度轉換快、性價比高，體積緊湊，承載2.5-15kg，適合小體積、批量樣品快速篩選。安全保護完善（漏電、超溫、壓縮機保護等）。缺點：樣品移動有輕微振動，不適用于易碎品/精密通電測試，溫度均勻性較弱。

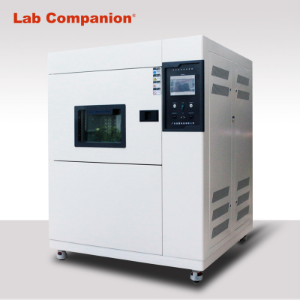

二、TS3系列（三箱式）：氣流導向式結構與工作原理

1. 核心結構組成

TS3系列在兩箱式基礎上增設獨立測試腔，核心結構包括高溫腔、低溫腔、測試腔、專利風門組件（CN 217084555 U）、循環風機及智能控制系統。測試腔配備觀察窗與引線孔，便于實時觀察與通電測試；專利風門組件氣密性優異，解決傳統密封缺陷；循環風機搭配蜂窩風道保障氣流均勻，制冷系統同TS2系列，低溫可達-65℃。

2. 工作原理

TS3采用“腔體預溫+氣流切換”邏輯，樣品全程靜止。流程：一是預溫預冷，高溫腔（60～+200℃）、低溫腔（-65～-10℃）達標穩定；二是高溫沖擊，打開高溫腔風門，循環風機導入熱氣流；三是低溫沖擊，切換風門導入冷氣流；四是循環測試，溫度恢復時間≤5分鐘。

3. 核心特點

核心優勢：樣品無振動，適合貴重/大型樣品（汽車ECU、LED組件）及精密通電測試；溫度均勻性好（偏差≤±2℃），專利風門保障溫場穩定，兼具高低溫測試功能。缺點：溫度轉換時間（10-30秒）長于兩箱式，制造成本高，功率16-47kw。

三、TS2與TS3系列核心差異總結

核心差異：TS2為“腔體切換+樣品移動”，優勢是轉換快（≤10秒）、性價比高，適配小批量快速篩選；TS3為“氣流導向+樣品靜止”，優勢是精度高、樣品無損傷，適配貴重/精密樣品測試。兩款均符合GB/T2423.22、GJB150等標準，選型需結合樣品特性、測試需求及預算。
