1. 緒論：能源變革下的電力電子技術演進

在當今全球能源結構向低碳化、清潔化轉型的宏大背景下，電力電子技術作為電能高效轉換與控制的核心樞紐，正經歷著前所未有的技術革新。從電動汽車（EV）的普及到可再生能源（光伏、風能）的大規模并網，再到數據中心與儲能系統的高密度化，市場對功率變換器在效率、功率密度、可靠性及成本方面的要求日益嚴苛。傳統的硅（Si）基功率半導體器件，如IGBT（絕緣柵雙極型晶體管）和Si MOSFET，受限于其材料本身的物理極限，在高溫、高頻及高壓應用場景下已逐漸觸及性能天花板。與此同時，以碳化硅（SiC）為代表的第三代寬禁帶（WBG）半導體材料的崛起，不僅重塑了器件層面的性能標準，更深刻地推動了電路拓撲結構的演進與優化。

傾佳電子楊茜SiC碳化硅MOSFET銷售團隊培訓教程系統性地涵蓋DC/DC、DC/AC及AC/DC三大變換領域的經典與前沿拓撲。傾佳電子楊茜將剖析Buck-Boost、LLC諧振變換器、兩電平及多電平逆變器（特別是ANPC拓撲）、以及圖騰柱PFC（Totem-pole PFC）等關鍵電路的工作原理、控制策略及設計難點。尤為重要的是，傾佳電子楊茜將緊密結合最新的工業級SiC MOSFET模塊技術參數——以基本半導體（BASIC Semiconductor）的Pcore?2 ED3系列模塊（如BMF540R12MZA3）為例——來闡述器件特性如何反向定義拓撲設計的邊界，探討米勒效應（Miller Effect）在高速開關下的危害機制及其抑制策略（如米勒鉗位），并量化分析先進封裝材料（如氮化硅Si3?N4? AMB）對系統熱可靠性的貢獻。

2. 功率半導體器件基礎與寬禁帶技術特性

一切電力電子拓撲的基石皆在于開關器件。理解SiC MOSFET與傳統Si IGBT在靜態與動態特性上的本質差異，是掌握現代變換器設計的前提。

2.1 硅（Si）與碳化硅（SiC）的物理屬性對比

硅基器件經過數十年的優化，工藝成熟且成本低廉，但在高壓高頻應用中面臨巨大的損耗挑戰。IGBT作為雙極型器件，雖然具有高輸入阻抗和低導通壓降的優勢，但其關斷時的拖尾電流（Tail Current）導致了顯著的關斷損耗（Eoff?），限制了其開關頻率通常在20kHz以下 。

相比之下，碳化硅材料憑借其獨特的物理屬性，為功率器件帶來了革命性的提升：

• 寬禁帶寬度（Bandgap Energy）： SiC的禁帶寬度約為3.26 eV，是Si（1.12 eV）的3倍。這賦予了SiC器件極高的臨界擊穿電場（Si的10倍），使得在相同耐壓等級下，SiC芯片的漂移層厚度可大幅減薄，摻雜濃度提高，從而顯著降低導通電阻（RDS(on)?）。
• 高熱導率： SiC的熱導率幾乎是Si的3倍，優于銅。這意味著SiC器件在相同損耗下具有更低的結溫升，或在相同結溫下能處理更高的功率密度 。
• 電子飽和漂移速度： SiC的電子飽和漂移速度是Si的2倍，結合其單極性導電特性（無少子積聚效應），使得SiC MOSFET幾乎沒有拖尾電流，開關速度極快，開關損耗大幅降低。

2.2 工業級SiC MOSFET模塊特性分析：以BMF540R12MZA3為例

為了具體量化SiC的優勢，我們深入分析基本半導體（BASIC Semiconductor）推出的Pcore?2 ED3系列半橋模塊BMF540R12MZA3。該模塊專為集中式大儲PCS、商用車電驅動、礦卡電驅動、儲能及光伏應用設計，采用了第三代SiC芯片技術。

表 2-1 BMF540R12MZA3 關鍵靜態參數特性

深度解析：

1. 高溫導通性能： 從25°C到175°C，BMF540R12MZA3的RDS(on)?從2.60 mΩ上升至4.81 mΩ，增幅約1.85倍 。相比之下，硅基器件在同樣溫升下阻值增加更為劇烈，且受限于最高結溫（通常Si IGBT為150°C，而SiC可達175°C甚至更高）。這使得SiC在高溫重載工況下的效率優勢更加明顯。
2. 閾值電壓的挑戰： VGS(th)?在175°C時降至僅1.85V [3]。這對于驅動電路設計提出了極高要求。在半橋拓撲中，當對管高速開通時，極高的dv/dt會通過Crss?向關斷管的柵極注入電流。如果驅動回路阻抗不夠低，柵極電壓極易超過1.85V，引發災難性的直通故障（Shoot-through）。這就是為何SiC驅動必須引入負壓關斷（如-5V）和米勒鉗位功能的根本物理原因。

2.3 封裝技術的演進：氮化硅（Si3?N4?）AMB基板

隨著芯片功率密度的提升，封裝材料的散熱能力和機械可靠性成為瓶頸。BMF540R12MZA3模塊采用了高性能的Si3?N4? AMB（活性金屬釬焊）陶瓷基板 。

表 2-2 陶瓷基板材料性能對比

這種材料的選擇不僅是為了散熱，更是為了匹配SiC芯片高溫工作的特性，防止因熱膨脹系數不匹配導致的焊層疲勞失效。

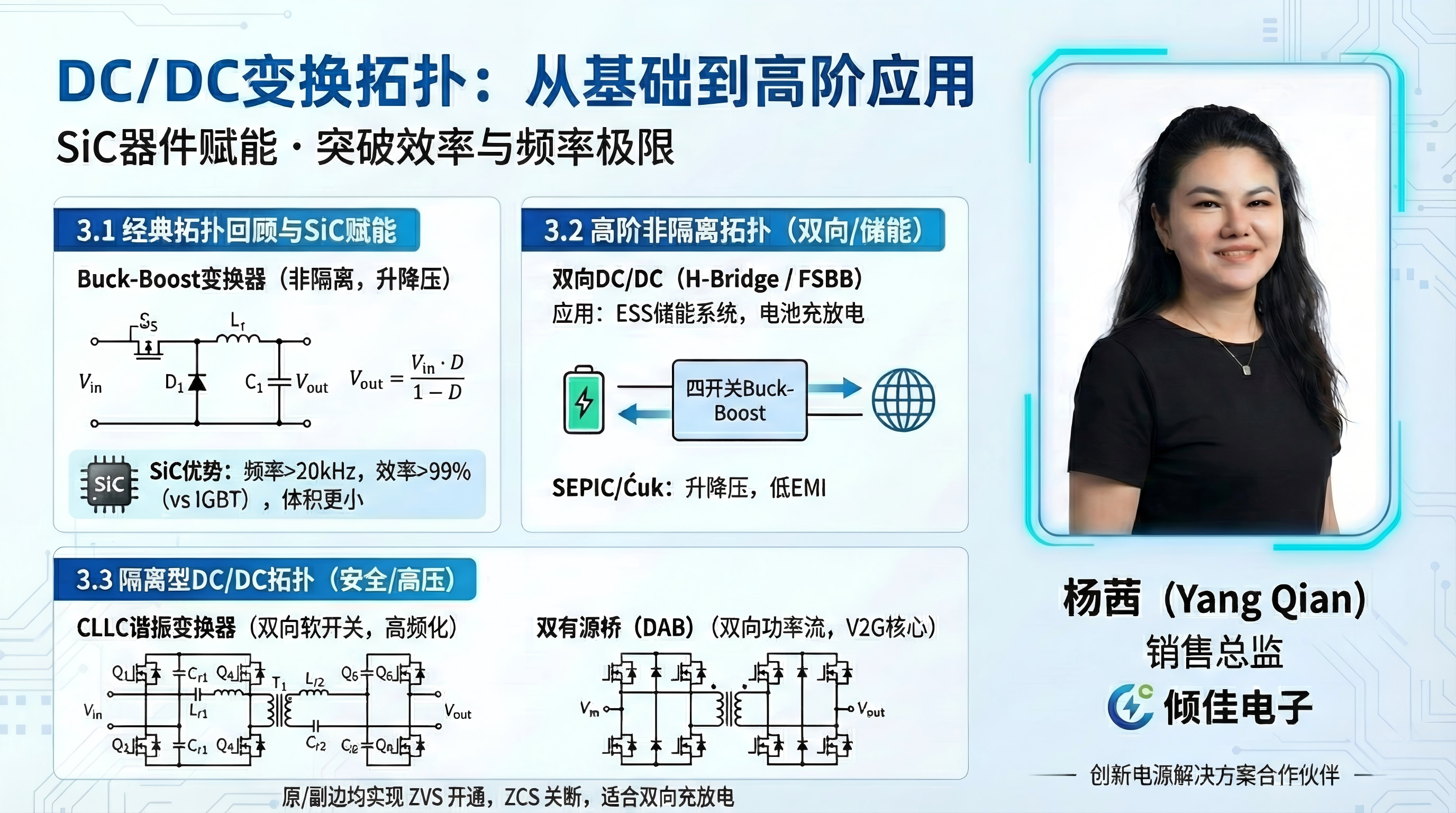

3. DC/DC 變換拓撲：從基礎到高階應用

DC/DC變換器廣泛應用于電壓調節、電池充放電及最大功率點跟蹤（MPPT）等場景。隨著SiC器件的引入，傳統的拓撲結構在頻率和效率上獲得了新生。

3.1 經典拓撲回顧與SiC賦能

3.1.1 Buck與Boost變換器

Buck（降壓）和Boost（升壓）是最基礎的非隔離型拓撲。

工作原理： 利用電感作為儲能元件，通過開關管的占空比D控制能量傳遞。

• Buck: Vout?=D×Vin?
• Boost: Vout?=1?DVin??

SiC的應用優勢： 在傳統的IGBT設計中，為了限制開關損耗，頻率通常限制在20kHz以內，導致電感和電容體積龐大。采用BMF540R12MZA3 SiC模塊后，仿真顯示在800V輸入、300V輸出、350A負載的Buck電路中，即使頻率提升至20kHz甚至更高，SiC的總損耗（導通+開關）仍顯著低于IGBT 。

• 效率對比數據： 在20kHz下，SiC方案的效率可維持在**99%**以上，而IGBT方案因開關損耗激增，效率顯著下降，且結溫迅速逼近極限 。

3.1.2 Buck-Boost 變換器

Buck-Boost拓撲可實現升降壓功能，輸出電壓極性通常與輸入相反（反相Buck-Boost）。

• 電壓增益： Vin?Vout??=?1?DD? 4。
• 應用局限： 開關管承受的電壓應力為Vin?+∣Vout?∣，且輸入輸出電流均為脈沖形式，對EMI濾波器要求較高。

3.2 高階非隔離拓撲

3.2.1 雙向DC/DC（H-Bridge / Totem-pole Output）

在儲能系統（ESS）中，電池需要充電和放電，因此雙向DC/DC至關重要。一種常見的架構是四開關Buck-Boost（FSBB） ，通過控制H橋的四個開關，可以平滑地在Buck和Boost模式間切換，且輸出電壓同相 6。

• 優勢： 寬輸入電壓范圍，適合電池電壓波動大的場景；輸入輸出電流紋波較傳統Buck-Boost小。

3.2.2 SEPIC與?uk變換器

• SEPIC： 支持升降壓，輸出同相。利用耦合電感和中間電容傳輸能量，輸入電流連續，適合對EMI敏感的場合 。
• ?uk： 支持升降壓，輸出反相。其最大特點是輸入和輸出電流均為連續模式，極大地減小了電流紋波和EMI干擾，適合高精度電源應用 。

3.3 隔離型DC/DC拓撲：LLC與DAB

在混合逆變器電池沖放棄和直流快充樁中，電氣隔離是安全法規的硬性要求。

3.3.1 LLC諧振變換器

LLC諧振變換器利用原邊的諧振電感（Lr?）、勵磁電感（Lm?）和諧振電容（Cr?）發生諧振。

• 軟開關特性： 原邊開關管實現零電壓開通（ZVS），副邊整流二極管實現零電流關斷（ZCS）。這使得開關損耗幾乎被消除，非常適合高頻化設計。
• SiC的價值： 雖然LLC本身實現了軟開關，但在關斷瞬間仍存在關斷損耗。SiC MOSFET極快的關斷速度進一步壓縮了這一損耗。此外，SiC的高耐壓使得LLC可以直接運行在800V甚至更高母線電壓下，簡化了多級結構 。

3.3.2 雙有源橋（DAB）變換器

DAB（Dual Active Bridge）由原副邊兩個全橋和高頻變壓器組成，通過控制兩個全橋之間的移相角來控制功率流向和大小。

• 特點： 天然支持雙向功率流動，控制靈活，易于實現ZVS。是V2G（Vehicle-to-Grid）應用的核心拓撲 。

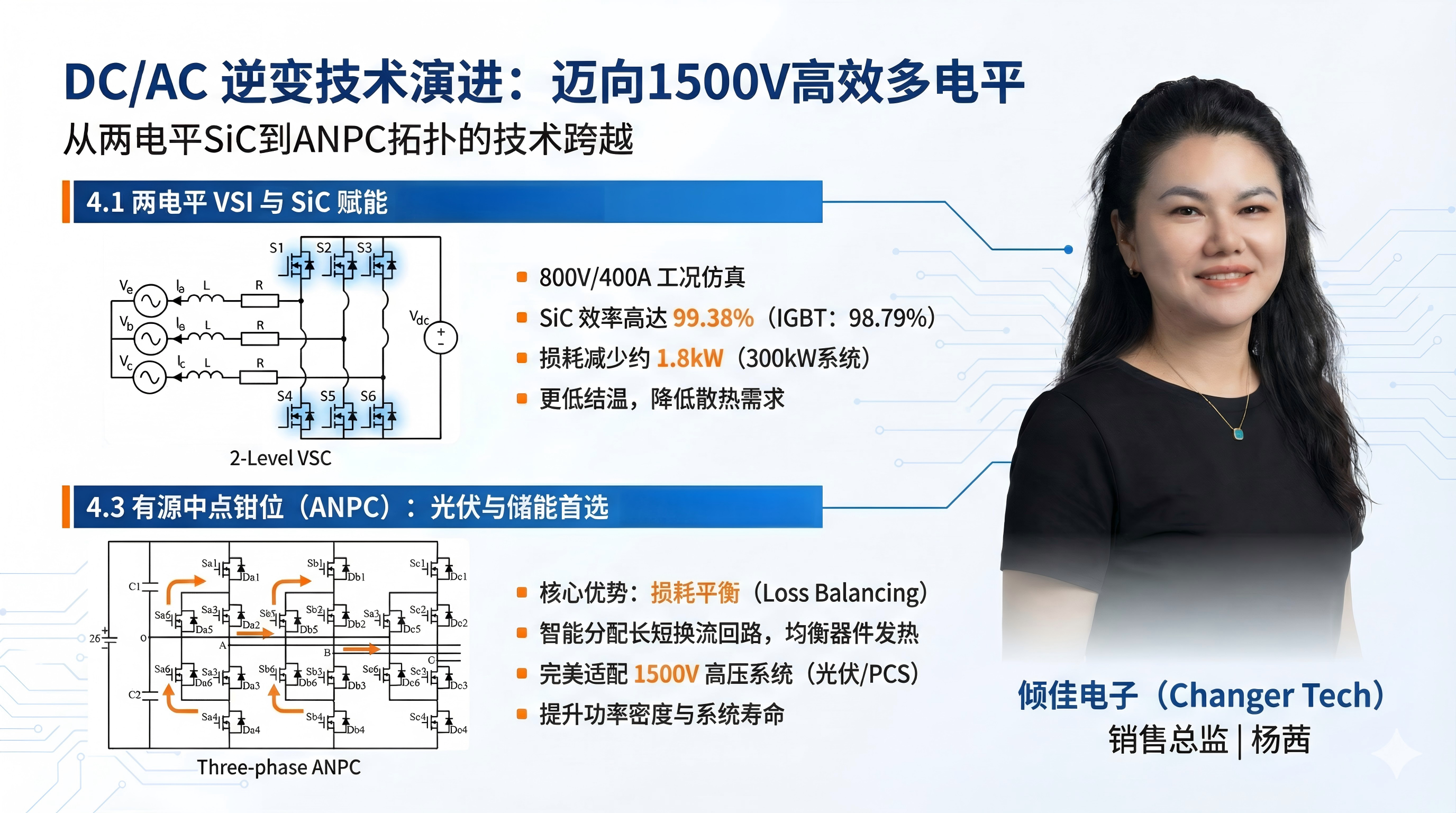

4. DC/AC 逆變技術：邁向多電平的高效轉換

逆變器是將直流電轉換為交流電的關鍵設備。隨著光伏系統電壓等級從1000V提升至1500V，以及對輸出波形質量要求的提高，兩電平拓撲逐漸向多電平拓撲演進。

4.1 兩電平逆變器（2-Level VSI）

這是最經典的逆變結構，由三個半橋臂組成。

原理： 每個橋臂輸出只有Vdc?和0（或±Vdc?/2）兩種電平狀態。

SiC vs IGBT 仿真對比：

在800V母線、400A相電流的工況下，基于PLECS的仿真顯示：

• 損耗差異： 使用BMF540R12MZA3 SiC模塊的逆變器，在16kHz開關頻率下的總損耗遠低于使用IGBT的方案。SiC方案的效率可達99.38% ，而同等條件下IGBT僅為98.79% 。這0.6%左右的效率差意味著在300kW系統中，損耗減少了近1.8kW，大幅降低了散熱需求 。
• 結溫表現： 在相同散熱條件下（散熱器80°C），SiC芯片的結溫顯著低于IGBT，或者允許在更高環境溫度下運行而不降額 。

4.2 H橋逆變器（H-Bridge）

H橋是單相逆變的基礎，由四個開關組成。

• 應用： 單相光伏逆變器、電機驅動。
• 級聯H橋（CHB）： 將多個H橋單元串聯，可直接輸出中高壓交流電（如6kV、10kV），常用于高壓大功率變頻器 。這種結構避免了工頻變壓器，效率極高，但需要多個獨立的隔離直流電源。

4.3 有源中點鉗位（ANPC）拓撲：光伏與儲能的首選

隨著1500V光伏系統的普及，三電平拓撲成為主流。其中，ANPC（Active Neutral Point Clamped）因其獨特的損耗分布優勢，正逐漸取代傳統的NPC和T型拓撲。

4.3.1 NPC與ANPC的演變

NPC（中點鉗位）： 使用二極管將輸出鉗位到直流母線的中點，輸出三種電平（+，0，-）。相比兩電平，它降低了開關管的電壓應力（僅需耐受一半母線電壓）和輸出諧波。但其缺點是長換流回路導致的損耗分布不均，外管和內管發熱差異大，限制了整體容量 。

ANPC（有源中點鉗位）： 將NPC中的鉗位二極管替換為有源開關（如IGBT或MOSFET）。

• 結構： 單相包含6個有源開關（T1-T6）。T1-T4構成主臂，T5-T6構成有源鉗位支路 。

4.3.2 ANPC的核心優勢與工作原理

1. 損耗平衡（Loss Balancing）： ANPC最核心的優勢在于其控制的靈活性。在輸出“0”電平時，電流可以通過不同的路徑（如T2/T5或T3/T6）流通。通過智能調制策略（如PWM策略），控制器可以動態分配長換流回路和短換流回路的使用比例，從而在六個開關之間均衡導通損耗和開關損耗。這徹底解決了NPC拓撲中部分器件過熱而其他器件“冷閑”的問題，極大提升了逆變器的功率密度和壽命 。
2. 高壓耐受： 允許使用1200V等級的器件構建1500V系統，因為每個器件在關斷狀態下通常只承受一半的母線電壓 。

4.3.3 應用場景

ANPC廣泛應用于1500V集中式和組串式光伏逆變器、**大型儲能變流器（PCS）**以及中壓電機驅動系統。在這些應用中，效率每提升0.1%都意味著巨大的經濟效益 。

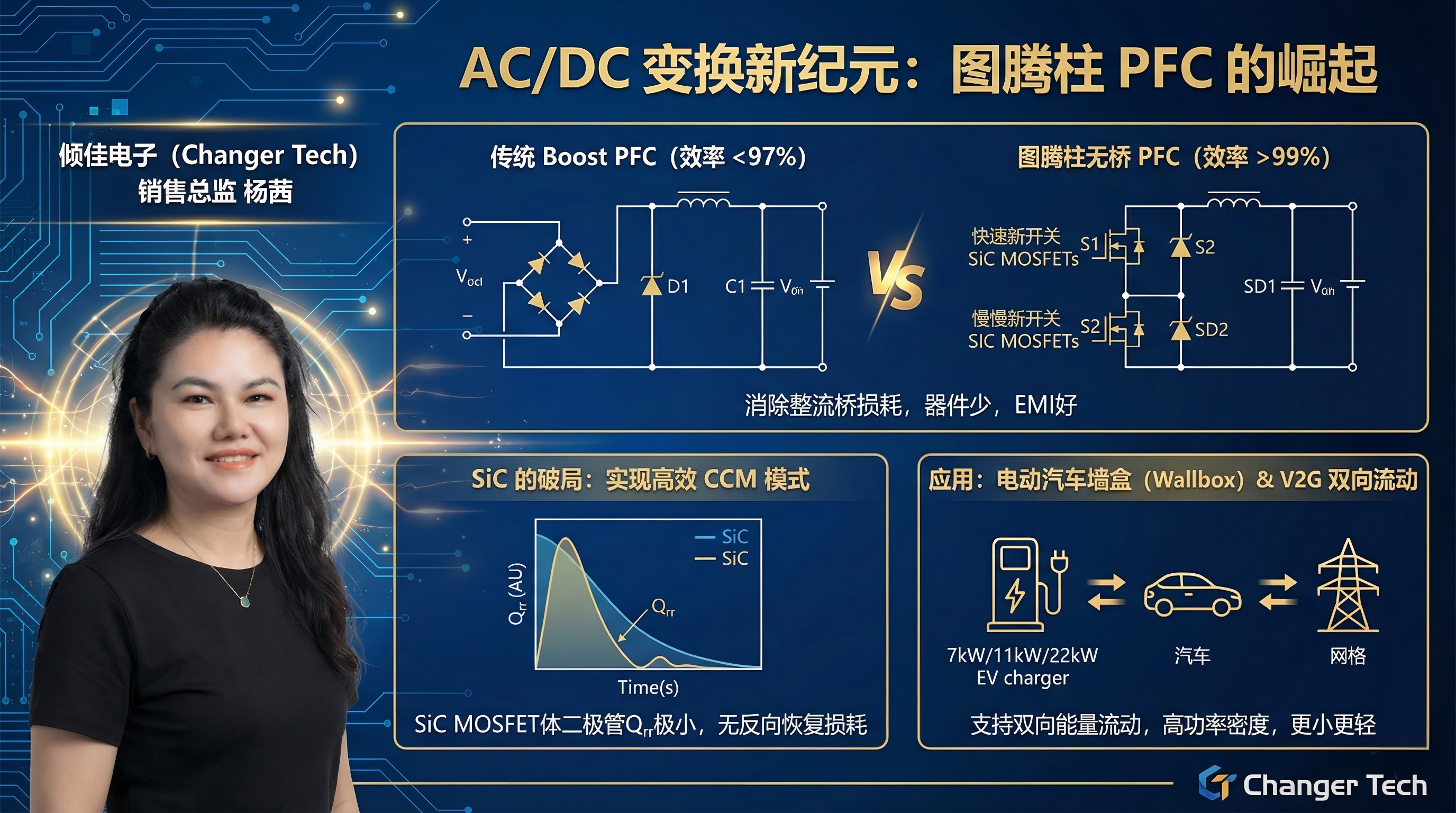

5. AC/DC 變換技術：圖騰柱PFC的崛起

AC/DC變換的前端必須進行功率因數校正（PFC）以滿足電網諧波標準（如IEC 61000-3-2）。

5.1 傳統Boost PFC的局限

傳統的有橋Boost PFC由一個整流橋（4個二極管）和一個Boost電路組成。無論何時，電流都要流經整流橋中的兩個二極管，產生巨大的導通損耗。這使得其效率很難突破97% 。

5.2 圖騰柱無橋PFC（Totem-pole Bridgeless PFC）

為了消除整流橋的損耗，無橋PFC技術應運而生。其中，圖騰柱PFC因其器件數量少、EMI特性好而成為焦點。

5.2.1 拓撲結構

圖騰柱PFC由兩個橋臂構成：

1. 快橋臂（Fast Leg）： 由兩個高頻開關管（S1, S2）組成，負責以PWM方式進行升壓斬波和電流整形。
2. 慢橋臂（Slow Leg）： 由兩個工頻開關管（SD1, SD2，通常是低導通電阻的超結MOSFET或SCR）組成，負責在工頻半周期進行極性切換 。

5.2.2 工作原理與SiC的關鍵作用

• 正半周： 慢橋臂下管導通，連接中性線N到地?？鞓虮巯鹿躍2作為主開關進行Boost升壓，上管S1作為同步整流管續流。
• 負半周： 慢橋臂上管導通?？鞓虮凵瞎躍1作為主開關，下管S2續流。
• CCM模式的挑戰： 在連續導通模式（CCM）下，作為續流管的MOSFET體二極管會經歷硬關斷。如果是Si MOSFET，其體二極管的反向恢復電荷（Qrr?）非常大，反向恢復時間長，會導致巨大的反向恢復損耗和電流尖峰，甚至損壞器件。這曾長期限制了圖騰柱PFC的商業化 。
• SiC的破局： SiC MOSFET的體二極管Qrr?極?。˙MF540R12MZA3在25°C僅為1.46 uC，遠低于同級Si器件）。這使得圖騰柱PFC可以在CCM模式下高效運行，輕松實現**99%**以上的轉換效率（鈦金級電源標準）。

5.3 應用：電動汽車墻盒（Wallbox）充電器

在7kW/11kW/22kW的家用及商用交流充電樁（Wallbox）及戶用儲能系統中，圖騰柱PFC已成為標配。

• 雙向流動（V2G）： 由于快慢橋臂均采用有源開關，圖騰柱PFC天生支持雙向能量流動，完美契合電動汽車V2G（Vehicle-to-Grid）的應用需求，即不僅可以充電，還可以將電池能量回饋電網 。
• 高功率密度： 省去了散熱量巨大的整流橋，且SiC的高頻特性減小了電感尺寸，使得充電器可以做得更小、更輕 。

6. 驅動技術與保護：米勒效應與鉗位設計

SiC MOSFET的高速開關特性是一把雙刃劍：它帶來了高效率，也引發了嚴重的電磁干擾（EMI）和驅動穩定性問題，其中最突出的是米勒效應（Miller Effect）。

6.1 米勒效應的物理機制

米勒效應源于MOSFET柵極與漏極之間的寄生電容Cgd?（即Crss?）。

1. 干擾產生： 在半橋電路中，當一個橋臂的管子（例如上管）快速開通時，橋臂中點電壓VDS?會以極高的速率（dv/dt>50V/ns）上升。
2. 電流注入： 這個dv/dt會通過下管（處于關斷狀態）的Crss?產生一個位移電流 IMiller?=Crss?×dtdv? 28。
3. 誤導通風險： 這個電流流經柵極驅動電阻Rg?，在柵極產生感應電壓 Vgs_induced?=IMiller?×Rg?。如果該電壓超過了器件的閾值電壓VGS(th)?，下管就會發生誤導通。由于此時上管正在導通，這將導致電源短路（直通），產生巨大的瞬態電流，可能瞬間燒毀器件 28。

6.2 為什么SiC MOSFET特別脆弱？

1. 極高的dv/dt： SiC的開關速度遠快于Si IGBT，產生的米勒電流更大。
2. 低閾值電壓： 如前所述，BMF540R12MZA3在高溫下的VGS(th)?僅為1.85V 。這意味著只要感應電壓稍微超過1.85V，就會發生誤導通。相比之下，IGBT的閾值通常在5-6V，安全裕度大得多。
3. 負溫度系數： SiC的閾值電壓隨溫度升高而降低，使得在高溫、全功率運行時的誤導通風險最大 。

6.3 解決方案：有源米勒鉗位（Active Miller Clamp）

為了解決這一問題，現代SiC驅動器（如基本半導體的驅動方案）普遍集成了米勒鉗位功能。

• 工作原理： 在MOSFET關斷期間，驅動芯片會監控柵極電壓。當電壓降至安全值（如2V）以下時，驅動器內部的一個低阻抗MOSFET會導通，將柵極直接短接到負電源（VEE）或地 。
• 效果： 這條低阻抗通路旁路了外部柵極電阻Rg?，為米勒電流提供了一個極低阻抗的泄放路徑。即使有很高的米勒電流，Vgs?也被強行鉗位在低電平，無法上升到閾值電壓以上，從而徹底杜絕誤導通 。
• 必要性總結： 對于SiC應用，米勒鉗位不再是“可選”功能，而是確保系統安全運行的核心必須功能 。

7. 結論與展望

電力電子變換技術正處于以寬禁帶半導體為核心的快速迭代期。

1. 拓撲融合與創新： DC/DC領域，Buck-Boost及其衍生拓撲（LLC, DAB）正向著更高頻率、更寬電壓范圍發展。AC/DC領域，圖騰柱PFC憑借SiC的賦能，消除了傳統整流橋的損耗瓶頸，成為高效充電設施的標準答案。DC/AC領域，ANPC拓撲通過主動的熱管理和損耗均衡，完美解決了光伏與儲能系統的高壓大功率挑戰。
2. 器件決定系統： 如BMF540R12MZA3等先進SiC模塊的出現，不僅提升了效率（從98%邁向99%+），更重要的是改變了熱設計的規則。Si3?N4? AMB基板的應用進一步確保了這些高密度器件在極端工況下的機械與電氣可靠性。
3. 驅動的復雜化： 高性能器件對驅動電路提出了更嚴苛的要求。理解并處理好米勒效應、寄生電感干擾及熱設計，是發揮SiC潛能的關鍵。米勒鉗位技術已成為SiC驅動設計的標配。

未來，隨著基本半導體等廠商的SiC成本的進一步下降和封裝技術的進步，我們有理由相信，全SiC構建的電力電子系統將主導從中低功率消費電子到兆瓦級電網裝備的廣闊市場，推動全球電氣化進程邁上新的臺階。

附錄：關鍵數據速查表

表 7-1 常見拓撲特性對比

表 7-2 BMF540R12MZA3 SiC模塊參數概覽
