在電信設備高頻化、高功率需求日益迫切的今天,電源傳輸網絡(PDN)的穩定性直接決定了芯片能否在復雜工況下正常運行。而 “目標阻抗” 作為 PDN 設計的核心基準,更是衡量供電可靠性的關鍵指標 —— 它能確保芯片即便面臨最差瞬態電流,電源軌電壓噪聲也能控制在可接受范圍。
今天就來拆解 PDN 優化的核心邏輯,分享如何用MPQ8785負載點(PoL)器件實現阻抗容限要求,還附實戰案例喔!
先搞懂:什么是 PDN 目標阻抗?
簡單說,目標阻抗(Z (TARGET))是電源軌允許的最大阻抗閾值,核心作用是 “壓制噪聲”。它的計算邏輯很直接:目標阻抗 = 最大允許紋波電壓 ÷ 最大預期電流階躍負載

要讓全頻段阻抗都低于這個閾值,需要兩大關鍵:低頻段靠電源調節器支撐,中高頻段則依賴去耦電容的精準選型與布局(比如 MLCC 多層陶瓷電容,其阻抗會隨頻率變化,需針對性匹配)。

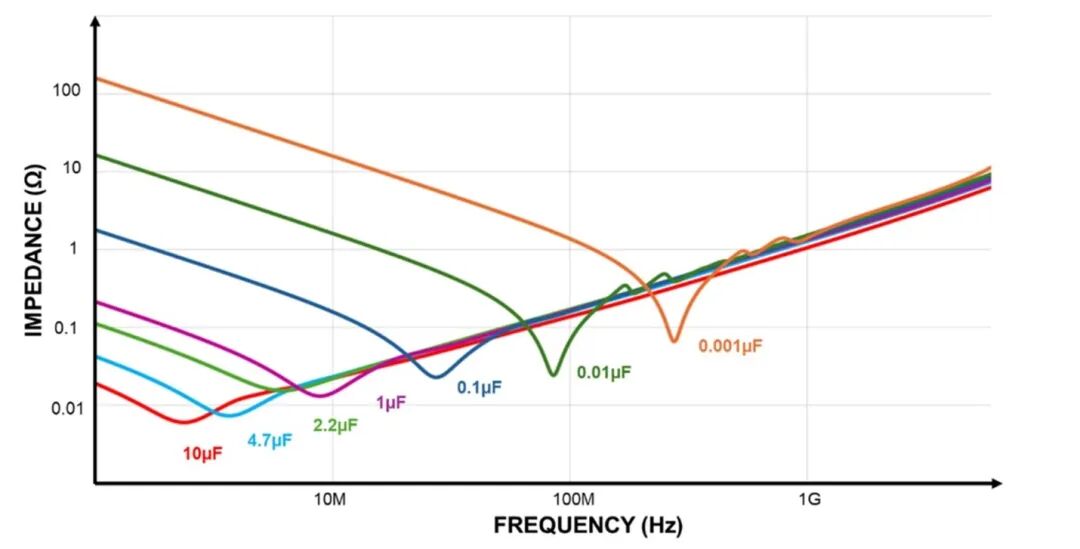

圖1:MLCC的阻抗頻率特性
不同頻段對阻抗的要求不同,配電網中每個元件都得在對應頻段優化—— 這也是 PDN 設計的核心難點之一。

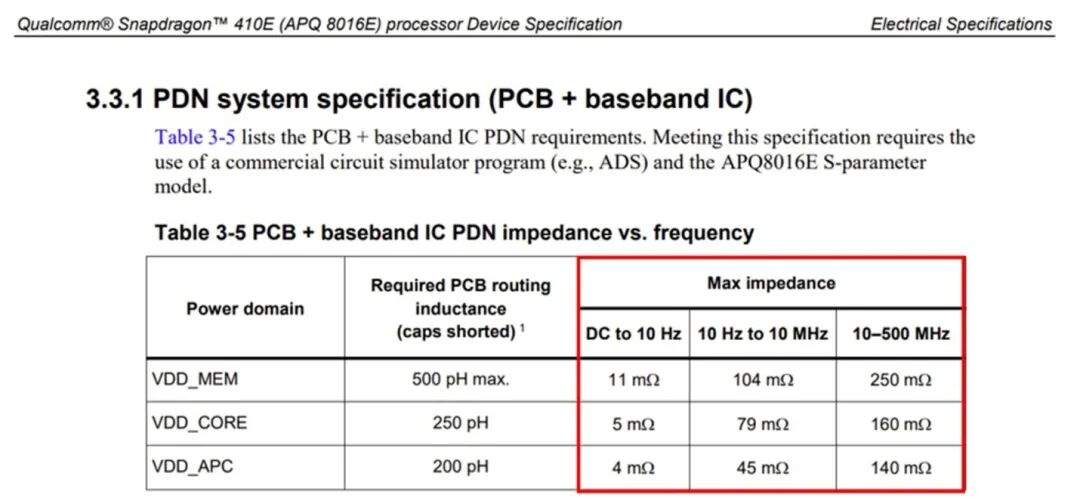

圖2:目標阻抗示例
PDN 優化新思路:三級低通濾波器法
理想的 “零阻抗” PDN 不現實,傳統堆去耦電容的方式也未必高效。其實可以把 PDN 看作三級低通濾波器,每一級各司其職,針對性降低不同頻段阻抗:

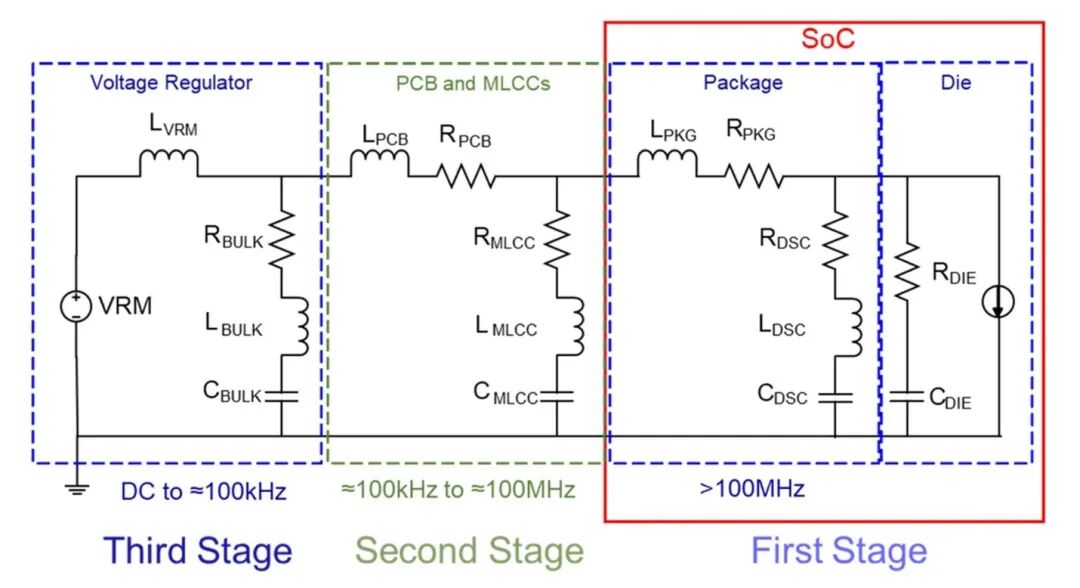

圖3:將PDN概念化為三級低通濾波器
1封裝濾波:電流的 “第一道降噪門”
從 SoC 晶片汲取的電流,會先經過封裝與晶片側電容(DSC)的配合,初步降低電流斜率,相當于給瞬態電流 “減速”,減少噪聲傳導。
2PCB 層 + MLCC:中高頻段的 “核心濾波層”
電流通過 BGA 后,會流經 PCB 電源層并與 MLCC 作用。這里的關鍵是:電容要選對頻率特性 —— SoC 下方的高頻電容只對特定頻段有效,對低頻調節作用甚微,無需盲目堆砌。
3電壓調節器(VR)+ 大電容:低頻噪聲 “穩定器”
最后一級由 VR 和大電容聯手,重點壓制低頻噪聲,為電源軌提供基礎穩定性,確保整體供電的平穩性。
這種結構化設計,能讓每個組件都精準覆蓋對應頻段,比無序堆電容更高效、更可靠。
實戰案例:MPQ8785 評估板如何達標?
光說理論不夠,我們用 MPS 電信專用評估板(搭載高頻同步降壓變換器MPQ8785)做實測,看看如何通過電容選型與布局,讓 PDN 阻抗?jié)M足容限要求。

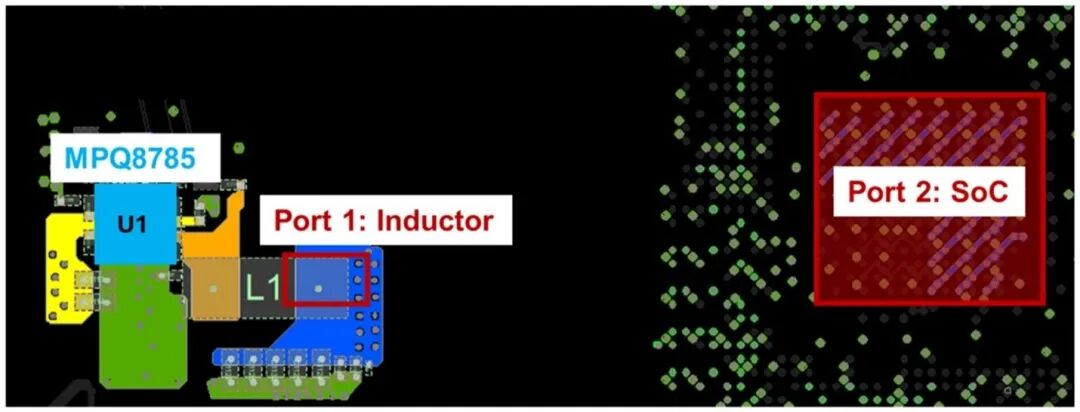

圖4:MPS電信評估板
第一步:提取參數,發現問題
先獲取 PCB 寄生參數(含電容的 ESL、ESR 等),選擇兩個關鍵端口分析:端口 1 在電感后方,端口 2 連接 SoC BGA。通過實測發現:初始電容配置下,300kHz~600kHz 頻段的阻抗超出了規定限值,這是核心優化點。
表1:初始電容選型方案

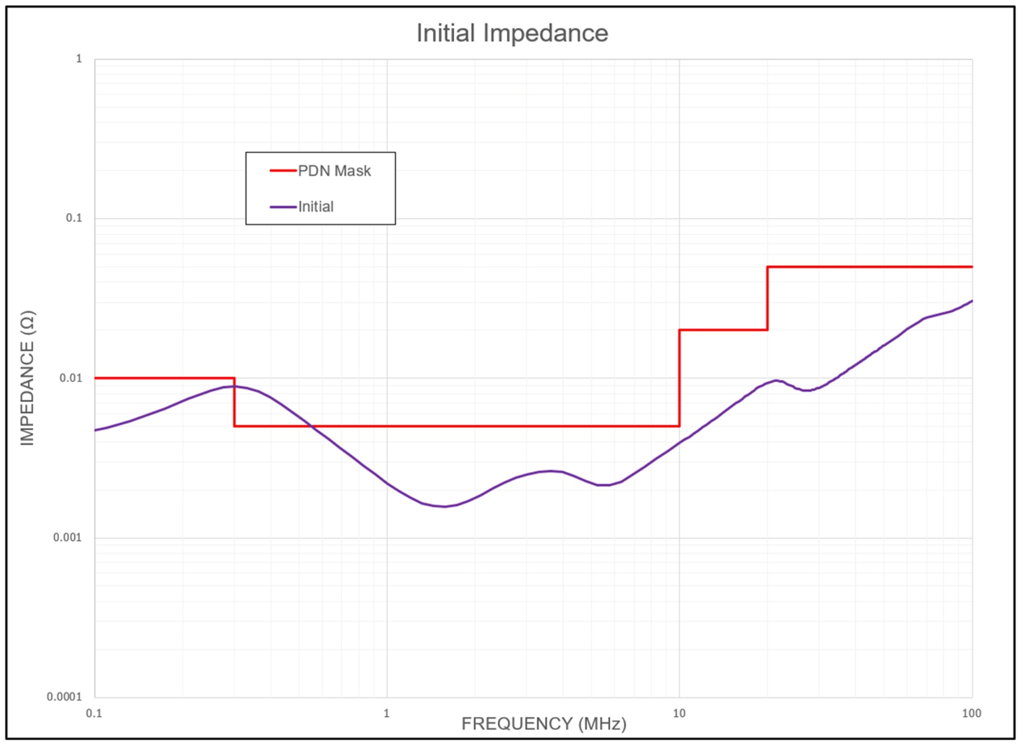

圖5:目標阻抗曲線與初始阻抗的對比
第二步:迭代選型,精準優化
高頻電容只對特定頻段有效,盲目增加沒用。我們通過多次仿真,篩選出最佳電容組合(兼顧數量與類型):
針對超標頻段,補充特定規格電容,直接拉低阻抗;
10MHz 以上頻段有充足裕度,果斷省去多余高頻電容,既節省板面積,又降低成本。

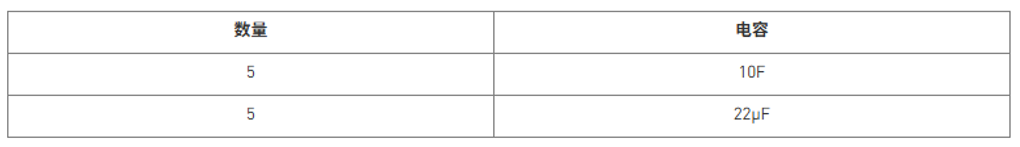

表2:最佳電容選型

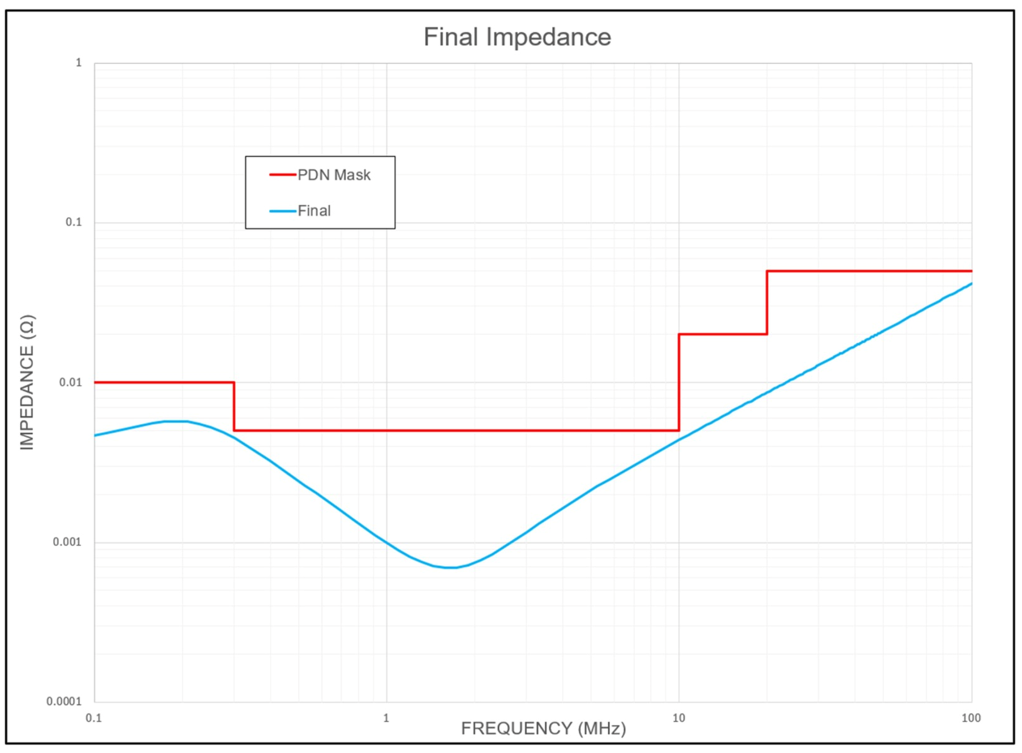

圖6:電容優化后的最終阻抗
第三步:驗證結果,完美達標
優化后的 PDN 阻抗曲線,全頻段都符合容限要求!甚至在后續測試中,我們把 10MHz~40MHz 的阻抗容限要求降至 10mΩ,只需額外添加 10 個 0.1μF 電容,就能輕松滿足。

圖7:電容優化后的阻抗,可降低PDN容限要求
這充分說明:只要選對電容、布對位置,配合MPQ8785的高性能,就能在 “性能、成本、空間” 三者間找到完美平衡。
PDN 優化的核心,不是 “堆更多電容”,而是 “讓每個組件在對應頻段發揮最大作用”。通過三級低通濾波器法的結構化設計,再加上MPQ8785的高頻優勢,就能高效滿足阻抗容限要求,為電信設備提供穩定、可靠的電力傳輸。
如果你在 PDN 設計中遇到阻抗超標、電容選型糾結等問題,歡迎在評論區交流!
-
