一前言

大多數消費類電子產品的輻射問題是被整改工程師們認為比車載類、醫療類、軍工類更容易整改或者更容易通過測試的產品。事實上也是這種情況，就目前而言，消費類電子產品相較于其它幾種產品，它的組成模塊較少，測試的等級也較為寬松，所以整改起來都會認為相對簡單一些。不過，不管什么類型的電子產品，只要能找到對應超標的問題點，而不是盲目判斷輻射源頭，解決起來都會容易一些。

二實際案例分享

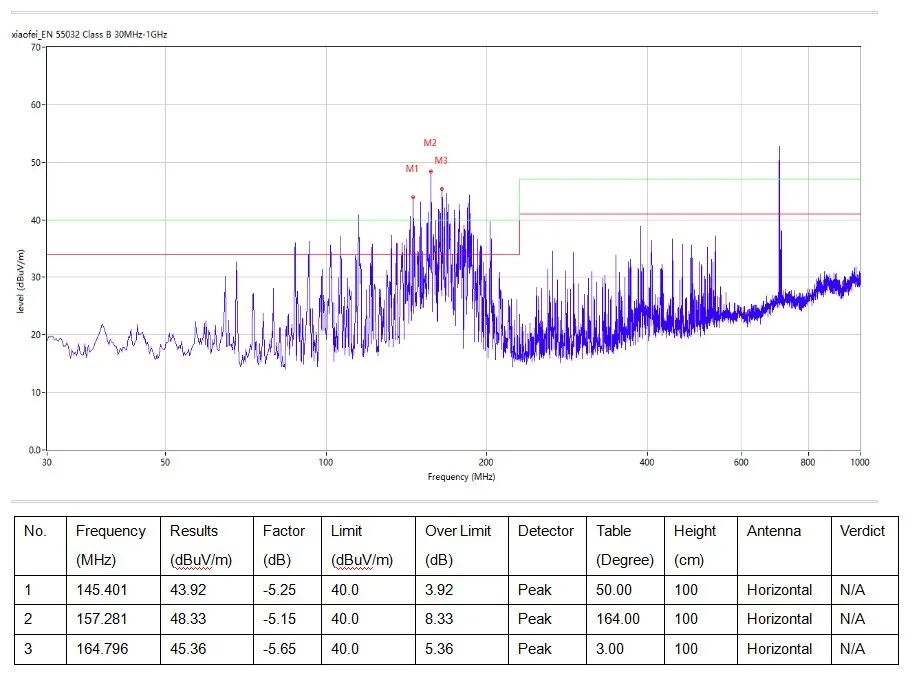

上圖為某款筋膜儀的工作模式測試數據，我們可以看出明顯有很多雜亂的單支，這個時候我們大多數都會認為這就是電機產生的噪聲，因?yàn)樗鼪]有像時鐘一樣規律的單支，也沒有像電源噪聲那樣的包絡，而是跟電機很像的一個雜亂無序的噪聲波形，在100MHz到200MHz之間超標了10DB的一個數值，所以我們很自然的當電機噪聲去整改了。

在電機上加我們專利濾波器件產品BDL0805S110V101T，測試發現完全沒有效果，我們認為是接地做得不夠好，就把電機外殼刮得“噌亮”，從而降低電機外殼與BDL濾波板之間的阻抗值，并且在電機的電源處接入一些對應頻段的對地濾波電容，還在電源輸入口接入我們阻抗值較高的大電流共模濾波器，然而測試結果完全沒有改善。

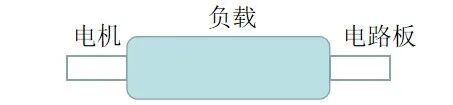

這個時候，我們就懷疑這個“雜亂”的噪聲是否是電機產生的，我們就分析整個機器的組成：它是由一塊TYPE-C給電路板充電，電路板通過FLASH單片機控制LED燈顯示以及給電機供電并且調節電機轉速，電機再接負載，帶動負載轉動（如下圖所示）。

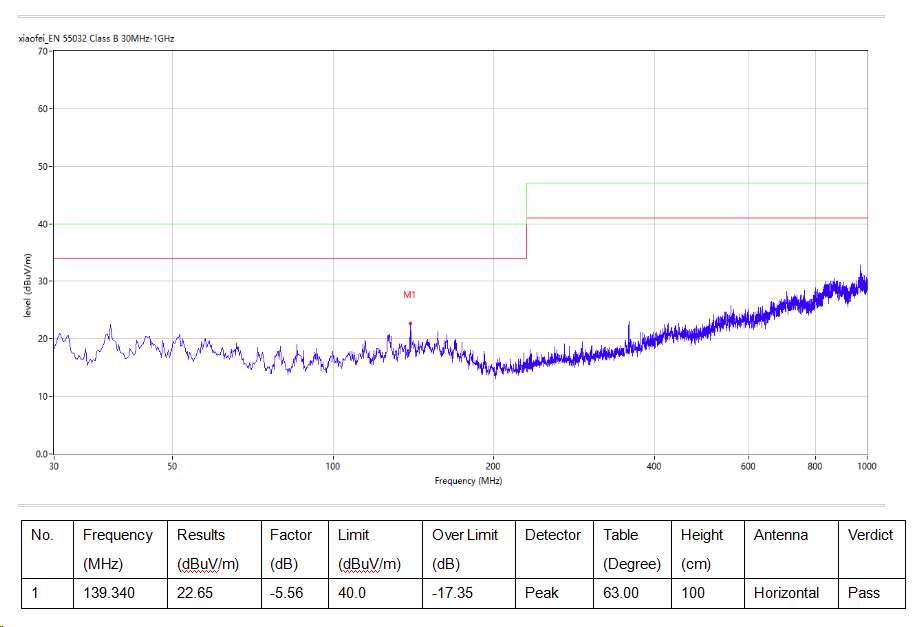

功能跟筋膜刀差不多，通過手握電機和電路板部分將中間的負載部分按壓來給人按摩。我們通過測量電路板給電機的輸入電壓，大概為24V，從而把主板拆掉，單獨使用直流源給電機供電，發現測試數據很好（如下圖），完全不像是有刷電機的數據，這就說明這個“雜亂”的噪聲并不是因電機引起的。

后面我們還單獨測試了單主板，不接電機，不接負載，但是由于軟件的原因，單測主板需要一直按按鈕顯示電量或者選擇不同功能，測試數據在工作模式超標的100MHz到200MHz甚至比正常工作模式還高，說明這個噪聲是單片機產生的，后面我們也使用了頻譜儀去捕捉噪聲，確實這個噪聲是單片機這邊產生的。

我們都知道，噪聲產生后并不一定就會超標，它在線束上傳輸?shù)臅r(shí)候會變得更高，導致測試超標。所以我們?cè)陔娐钒宓碾娫摧敵錾辖尤胍粋€(gè)大電流共模濾波器TLDCM4745-2-102TF-TA，然后就可以通過測試了（如下圖）。

三總結

我們?cè)跍y(cè)試和整改消費類產品輻射問題的時候，最好不要想當然的認為某個問題就一定是因?yàn)槟硞€(gè)地方引起的，有時候我們也可以通過分析整個電路的組成結構來分析問題產生的源頭，我們也可以分模塊去切斷認為有可能產生噪聲的源頭來去尋找噪聲源頭，我們也可以通過套磁環去驗證是否因?yàn)榫€束太長導致噪聲變高，我們還可以通過使用頻譜儀來近場探索噪聲的源頭，總之就不要認為是什么問題就一直“死磕”在同一個位置一直整改沒有效果從而浪費時間。
