從PCB設計到量產，任何環節都需被細心對待，千萬別小心翼翼畫板，隨隨便便拼板。本文聚焦三大核心拼板問題，帶您精準避坑，讓量產過程更順暢。

要點一：拼版款數需準確

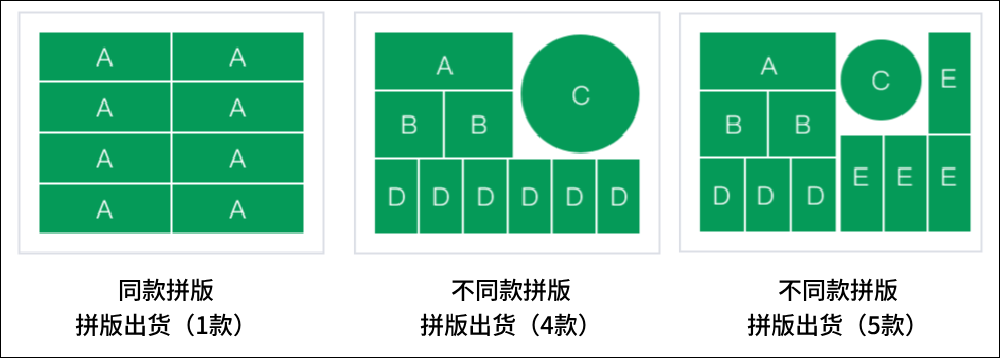

雖然多拼板是PCB生產時的常見操作，但不少工程師在下單時容易忽略填寫【拼版款數】參數，導致出現生產偏差。錯誤場景：拼板包含多款不同單板（單PCS資料不一致），但下單時忽略填寫【拼版款數= X】，而廠商工程未能準確發現多拼版意圖，導致廠商僅按其中一款批量制作，其他款完全缺失，從而影響生產交期。

解決方法：規范填寫拼版款數，如拼板文件內包含3款單PCS資料不相同的PCB，需在下單界面時準確填寫告知【拼版款數= 3】。

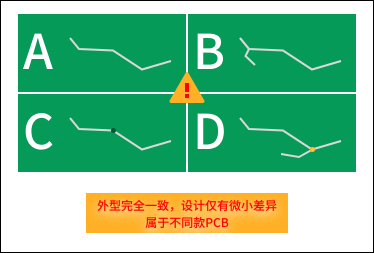

重要提醒：拼板訂單中，只要PCB設計不是完全相同，哪怕整體外形一致，孔位、走線等細節存在微小差異，屬于不同款 PCB。

要點二：陰陽拼板需完整

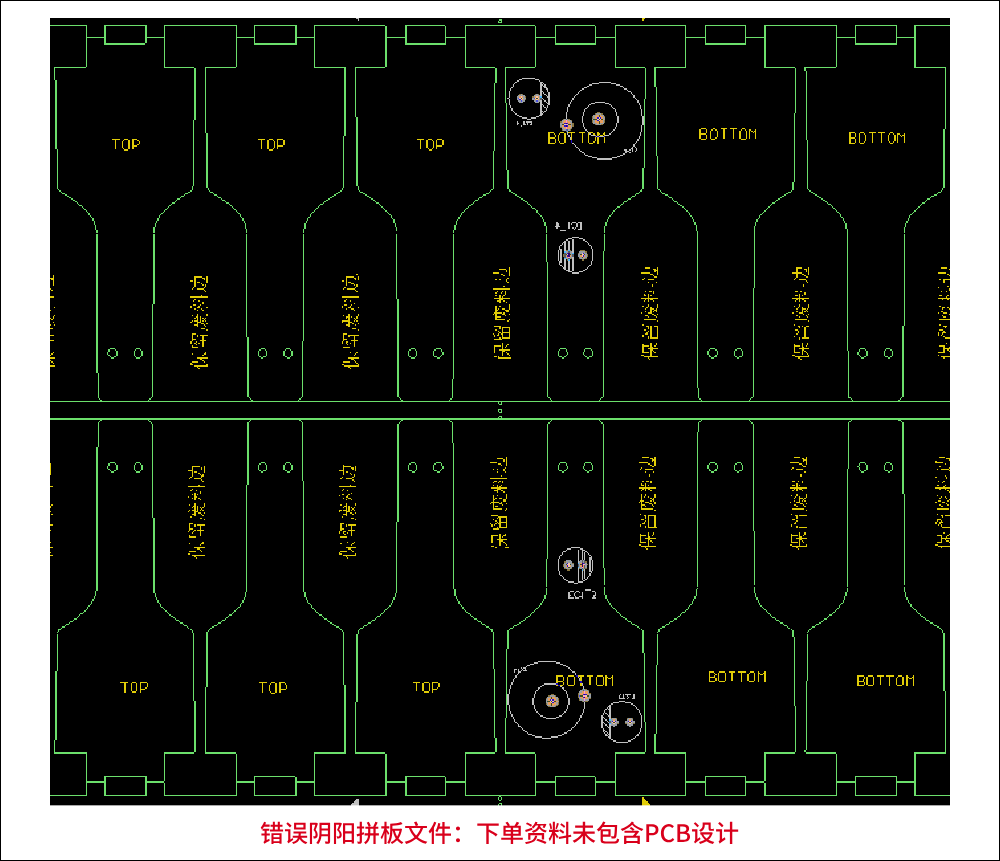

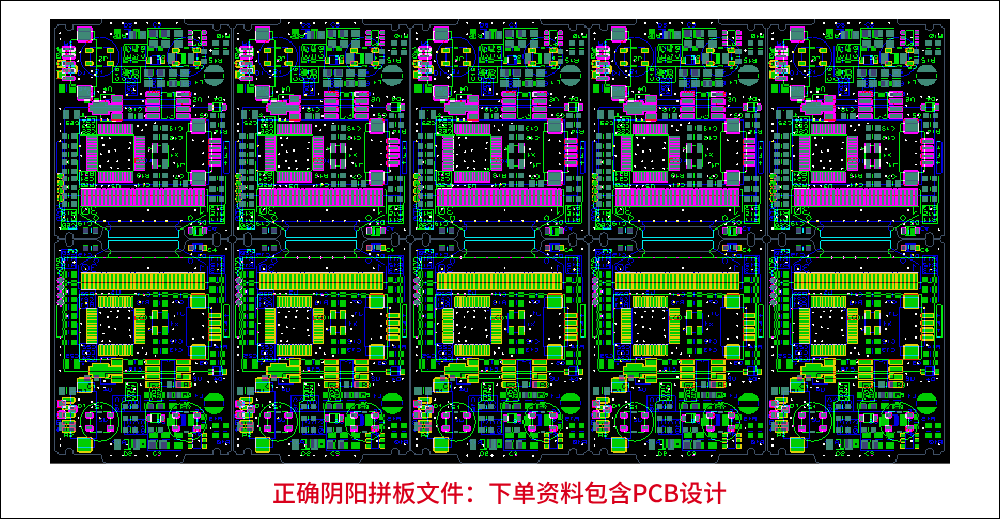

陰陽拼板（同一拼板正反面為不同設計的單板）因結構特殊，對文件完整性要求極高，僅提供拼板示意圖而缺失PCB設計資料的文件，是導致生產錯誤的主要原因。錯誤場景：僅發送陰陽拼板的結構示意圖（標注正反面單板布局），未附帶完整 PCB 設計文件，廠商工程無法準確獲取線路、孔位、阻焊等關鍵信息，或未完全理解陰陽拼板意圖，兩種情況最終均會導致生產出的拼板為普通拼板。解決方法：確保提交的文件包含陰陽拼板的完整生產資料，包括各層線路、焊盤、孔位、阻焊、字符等設計數據，而非僅為示意圖。

要點三：治具標準需同步

拼板與治具（鋼網、測試架、SMT 后工序治具）的精準匹配是量產順暢的關鍵，若未按統一標準制作治具，極易出現拼板與治具不兼容的問題。錯誤場景：下單時提供的拼板文件已開好治具但未告知廠商，但不同廠商會因補償因子不同調整拼板尺寸，從而導致已制作好的治具不能和PCB配套使用。解決方法：若下單時已開好治具，務必提前備注告知。華秋建議：鋼網、測試架等治具務必等廠商提供生產資料后再進行制作，PCB廠商的生產資料是制作治具的唯一準確依據。拼板生產的本質是設計需求與生產信息的精準傳遞。細節定成敗，量產更高效。任何一個微小的信息偏差都可能引發連鎖問題，標準一致、信息透明，才是拼板無誤生產的核心保障。
高效的拼板不僅能最大化板材利用率、降低成本，還能為后續的SMT貼片等生產環節提供便利。然而，手動處理異形板布局、器件干涉檢查、工藝邊添加等細節既繁瑣又易出錯。
此時，一款智能工具就顯得尤為重要。華秋DFM軟件內置的智能拼板工具，可以幫你自動化完成這些復雜工作。它支持直接導入PCB或Gerber文件，不僅能快速完成拼板布局，還能智能提示邊緣元器件干涉風險，并對異形板（如圓形板）自動添加郵票孔和副板，確保設計符合生產要求。這些功能將拼板從一項耗時的手藝活，變成了幾步點擊就能精準完成的可靠流程。

華秋DFM軟件下載地址（復制到電腦瀏覽器打開）：

https://dfm.hqpcb.com/?from=DFMGZH

華秋DFM軟件是國內首款免費PCB可制造性和裝配分析軟件，擁有1200+細項檢查規則。基本可涵蓋所有可能發生的制造性問題，能幫助設計工程師在生產前檢查出可制造性問題，且能夠滿足工程師需要的多種場景，將產品研制的迭代次數降到最低，減少成本。
