在電子工程、通信研發、航空航天等高端技術領域，信號頻率的精準測量是保障系統性能的關鍵環節。射頻頻率計模塊作為核心測量組件，其精度、穩定性和響應速度直接決定了整體系統的可靠性。SYN5630J型高精度頻率計模塊，憑借雙通道同步測量、高分辨率、寬頻覆蓋等優勢，成為科研與工業領域的優選設備。

一、頻率計模塊的核心工作原理
高精度頻率計的本質是通過對周期性信號的脈沖計數實現頻率測算，其核心邏輯基于“計數法”，即通過已知標準時間與被測信號的脈沖數量對比，換算出被測信號的頻率值。根據測量場景的不同，主流測量方法分為頻率計數法、周期測量法和等精度測量法三類，而SYN5630J型小型頻率計采用的等精度測量法，綜合了前兩種方法的優勢，實現了全頻段的高精度測量。

從硬件架構來看，SYN5630J的工作流程可分為四個關鍵環節。首先是輸入信號處理環節，被測信號（正弦波、方波、脈沖波等）通過輸入接口進入模塊后，經放大、整形和濾波電路處理，將不規則信號轉換為標準數字脈沖，確保計數電路能夠準確識別。該模塊配備1MΩ阻抗耦合設計，可有效匹配低頻信號測量需求，避免信號反射導致的失真，同時最小輸入靈敏度達到0.5Vpp，能夠捕捉微弱信號并完成有效轉換。
其次是時基信號生成環節，時基電路是頻率計的“心臟”，其穩定性直接決定測量精度。SYN5630J標配高精度TCXO溫補晶振，可產生穩定的10MHz標準時鐘信號，通過分頻或倍頻電路適配不同閘門時間需求。相較于普通晶振，溫補晶振能夠有效抑制溫度漂移，其溫度特性≤5E-7，確保在-10℃~+50℃工作范圍內保持時基穩定。

第三是閘門控制與計數環節，邏輯控制電路根據設定的閘門時間（1ms~1.5s，分辨率1us）控制閘門的開啟與關閉。當閘門開啟時，標準時鐘信號與處理后的被測信號同時進入計數電路，計數器分別統計閘門時間內被測信號的脈沖數和標準時鐘的脈沖數。SYN5630J的雙通道設計可實現兩路信號同步計數，無需切換通道即可完成并行測量，效率提升一倍。
最后是數據處理與輸出環節，處理器根據計數結果完成頻率計算，通過RS232接口輸出測量數據，1秒內可輸出1000個數據/每通道，滿足實時監測與快速數據采集需求。同時，模塊支持外部10MHz參考信號輸入，可與外部原子鐘或GNSS授時系統同步，進一步提升測量精度，適配計量校準等高端應用場景。

二、SYN5630J型頻率計模塊核心技術參數解讀
技術參數是小型頻率計模塊性能的直觀體現，理解各參數的含義與影響，對選型和應用至關重要。以下結合SYN5630J的關鍵指標，從測量范圍、精度、分辨率、輸入特性等維度進行解析。
（一）測量范圍：覆蓋主流應用場景的寬頻設計
高精度頻率計數器測量范圍是指模塊能夠準確測量的信號頻率區間，SYN5630J標準測量范圍為50Hz~10MHz，同時支持寬頻選件擴展，可適配更高頻率的測量需求（最高可達35GHz）。這一設計兼顧了低頻與中高頻信號測量，既能滿足工業控制中50Hz工頻信號的監測，也能適配通信設備中MHz級信號的測試。需要注意的是，不同頻率范圍的測量精度存在差異，高頻測量時需關注輸入靈敏度與阻抗匹配問題。

（二）測量精度：多維度保障的高可靠指標
測量精度是射頻頻率計的核心性能指標，由時基精度、閘門時間、計數誤差等多因素決定。SYN5630J的初始準確度≤5E-7，老化率≤1E-6/年，這兩個參數反映了時基系統的長期穩定性。初始準確度表示出廠時的時基偏差，老化率則表示晶振隨使用時間的頻率漂移程度，低老化率可減少校準頻次，降低使用成本。
閘門時間對精度的影響尤為顯著，閘門時間越長，計數誤差越小。例如在1秒閘門時間下，10MHz信號的測量誤差可控制在±1Hz以內。SYN5630J的閘門時間可在1ms~1.5s之間靈活調節，用戶可根據被測信號的頻率特性選擇合適的閘門時間：測量高頻信號時選用較短閘門時間，兼顧測量速度與精度；測量低頻信號時選用較長閘門時間，減少相對誤差。

（三）分辨率：精準區分微小頻率變化的能力
頻率分辨率是指模塊能夠區分的最小頻率變化量，SYN5630J的最高分辨率達到12位/1s，即1秒閘門時間內可區分的最小頻率變化為被測頻率的1/212（約0.024%）。高分辨率意味著模塊能夠捕捉到信號的微小頻率波動，這在振動監測、信號穩定性分析等場景中至關重要。例如在雷達設備測試中，12位的分辨率可精準識別載波信號的頻率漂移，為設備調試提供準確數據支撐。

（四）輸入特性：適配復雜信號的高兼容性設計
輸入特性包括輸入靈敏度、最大輸入電平、輸入阻抗等參數，直接影響模塊對不同信號的適配能力。SYN5630J電子頻率計的最小輸入靈敏度為0.5Vpp，意味著當輸入信號幅度不低于0.5Vpp時，模塊可完成有效整形與計數，能夠適配大多數工業與科研場景中的微弱信號測量。最大輸入電平為10Vpp，可避免強信號對內部電路造成損壞，提升模塊的抗干擾能力。
輸入阻抗為1MΩ，屬于高阻抗設計，適用于低頻信號測量。在低頻測量場景中，高阻抗輸入可減少對被測電路的負載影響，避免信號衰減；若需測量高頻射頻信號，可通過阻抗轉換電路將輸入阻抗匹配至50Ω，確保信號傳輸?shù)耐暾浴?/p>

（五）環境與可靠性參數：適應復雜工況的穩定保障

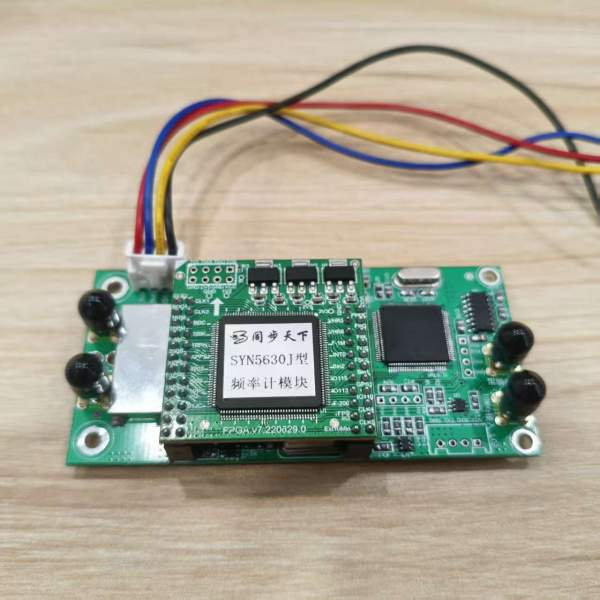

環境特性參數決定了模塊在不同工況下的穩定性。SYN5630J的工作溫度范圍為-10℃~+50℃，存儲溫度范圍為-30℃~+70℃，相對濕度≤90%（40℃），可適應實驗室、工業現場、外場測試等多種環境。模塊采用小體積設計（板卡尺寸95x46x18mm），支持板卡式或便攜式安裝，可靈活集成到設備內部或作為獨立測量單元使用。供電電源為5VDC±5%，功率小于1W，低功耗設計適合電池供電的便攜式應用場景。

三、SYN5630J型高精度小型頻率計的典型應用場景
憑借高精度、高穩定性、雙通道同步測量等優勢，SYN5630J廣泛應用于計量檢測、科研院所、通信設備測試、航空航天等領域。
在通信行業，SYN5630J可用于5G基站、路由器等設備的頻率特性測試，雙通道同步測量功能可同時監測發射端與接收端的信號頻率，快速定位信號失真與頻率漂移問題，縮短研發與生產周期。在航空航天與國防領域，模塊可適應極端環境下的可靠性要求，用于導彈制導系統、飛行器導航設備的頻率監測，為系統的穩定運行提供數據支撐。
此外，在電子實驗室與教育培訓場景中，SYN5630J的模塊化設計與清晰的測量原理，可作為教學案例幫助學生理解頻率測量技術，同時滿足實驗中的高精度測量需求。其高性價比與易用性，也使其成為中小企業進行產品質量檢測的理想選擇。

四、結語
頻率計模塊作為精密測量領域的核心組件，其技術水平直接反映了一個國家電子測量儀器的研發實力。SYN5630J頻率計模塊通過優化的硬件架構與精準的時基控制，實現了寬頻覆蓋、高精度測量與快速數據采集的完美平衡，展現了國產測量設備的技術優勢。
理解其工作原理與核心參數，不僅有助于精準選型與高效應用，更能為相關領域的技術研發提供支撐。隨著5G、量子通信、航空航天等領域的快速發展，對頻率測量的精度與速度將提出更高要求，SYN5630J這類高性能頻率計模塊將在更多前沿場景中發揮關鍵作用，推動精密測量技術的持續進步。
