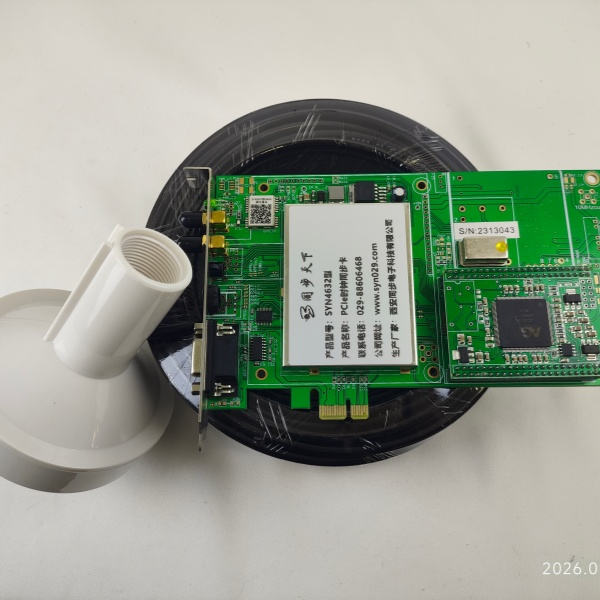

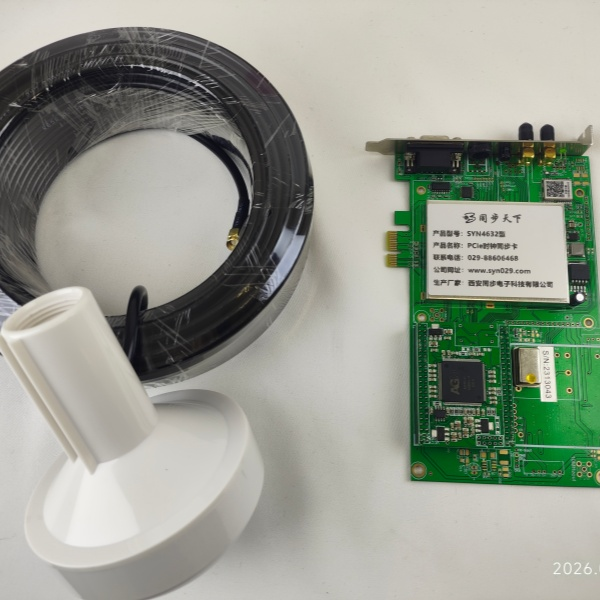

時鐘同步卡是一款專為計算機、工控機等設備量身打造的高精度硬件同步模塊，通過PCIe總線實現與主機系統的深度融合，可直接為操作系統及應用程序提供納秒級時間戳與微秒級授時服務。該產品采用流水線自動化貼片生產工藝，依托FPGA+ARM雙核架構設計，兼具工業級穩定性與靈活擴展性，廣泛適配電力、交通、金融、國防等對時間同步精度要求苛刻的領域，成為連接全球衛星授時網絡與工業控制終端的關鍵橋梁。

技術突破：四大核心優勢重構同步精度上限
1.硬件級高精度授時，誤差低至納秒級
相較于傳統軟件校時方案，SYN4632采用硬件解碼與直接總線授時設計，徹底規避操作系統調度延遲與網絡抖動干擾。其PCIe總線授時精度優于5μs，搭載GPS/北斗雙模衛星接收機時，定時精度可達≤30nsRMS，定位精度2.5mCEP；時間戳分辨率在Windows/Linux系統下低于1ns，可精準捕獲任意事件的時序節點，為多設備協同與數據追溯提供絕對可靠的時間依據。內置高精度溫補晶振，可選配恒溫晶振或銣原子鐘，即使外部參考信號中斷，仍能實現24小時守時誤差小于1微秒的穩定輸出，保障關鍵系統持續運行。
2.多源信號自適應，全場景無縫切換
針對不同工業場景的授時環境差異，該同步卡具備強大的多源信號兼容能力，可靈活接收GPS/北斗（含北斗三號）、PTP/gPTP、IRIG-B碼（DC/AC）、CDMA基站信號、1PPS/10MHz等7種以上外部參考信號。通過API可靈活配置信號優先級，實現“一卡多源”智能切換——例如在衛星信號受遮擋的廠房或隧道內，可自動切換至IRIG-B碼或PTP網絡授時，確保授時服務零中斷。同時支持多模GNSS擴展，最高可實現≤5nsRMS的定時精度，適配全球主流授時標準。
3.即插即用部署，全生態兼容適配
產品采用標準PCIeX1接口（兼容X4/X8/X16插槽），可直接插入工控機擴展槽，通過PCIe插槽獲取+3.3V、+12V供電，典型功耗僅6W，無需外接電源，實現真正意義上的即插即用。配套提供Windows（含32/64位全系列版本）、Linux（ubuntu/centos/國產麒麟系列）等多系統驅動，支持RTX64、VxWorks等實時操作系統可選配，同時提供完整的API函數庫與二次開發源碼，包含高精度時間戳函數、精密延遲函數（精度1μs），可與SCADA、DCS、MES等工業控制系統無縫集成，實現分鐘級部署與全自動運維。

4.工業級抗干擾設計，適配極端環境
為應對工業現場復雜的電磁干擾與環境挑戰，SYN4632采用全金屬屏蔽外殼與鳳凰端子接口設計，有效抵御強電磁輻射與電壓波動；標配工作溫度范圍覆蓋0℃～＋70℃，可選-40℃～＋85℃寬溫版本，可穩定工作于高溫高濕、震動頻繁的惡劣環境。實測在變電站強電磁場中，同步誤差仍能穩定控制在50ns以內，平均無故障運行時間（MTBF）超10萬小時，充分滿足工業級全天候連續運行需求。
典型應用：賦能多行業精準協同
1.智能電網相位同步
在特高壓輸電系統中，繼電保護裝置與合并單元的時鐘偏差需嚴格控制在1μs以內。SYN4632通過接收主站IRIG-B碼時間基準，為分散式工控機提供統一時鐘，將區域電網時間同步精度提升至200ns級，有效避免因相位失步引發的連鎖故障，保障電網安全穩定運行。
2.智能制造數據協同
汽車制造產線中，機器人、AGV與視覺檢測系統的時序協同直接影響生產精度。該同步卡通過10MHz頻率信號同步PLC與傳感器時鐘，使多設備協作效率提升15%，缺陷檢測漏報率下降90%，為柔性生產提供精準時序支撐。
3.軌道交通信號控制
地鐵ATS調度系統要求各站點時鐘誤差小于500ns。SYN4632搭載北斗雙模模塊，在隧道無衛星信號環境下自動切換至PTP網絡授時，確保列車調度指令精準同步，將列車到站時間預測誤差降低至0.1秒以內，提升運營效率與乘車安全性。
4.金融交易時序追溯

在高頻交易場景中，SYN4632提供的納秒級時間戳可精準記錄每筆交易的發起與完成時刻，滿足金融監管對交易時序追溯的嚴苛要求，同時保障多交易節點的協同一致性，規避因時間偏差導致的交易風險。
結語：以精準時序驅動工業智能化升級
時間同步的精度，決定著工業智能化的高度。SYN4632型PCIe時鐘同步卡憑借納秒級定時精度、工業級穩定性能與全生態兼容能力，不僅是一款硬件授時模塊，更是驅動工業數字化轉型的“時間基石”。從微秒到納秒的精度突破，從單一授時到全鏈路時序服務的功能升級，該產品正讓每一臺工業設備、每一條控制指令都在精準時序中高效協同，為中國智造高質量發展注入核心動力。
