CD4016B CMOS 四雙向開關：技術特性與應用解析

在電子電路設計中，開關元件是實現信號切換和控制的關鍵部件。今天我們要探討的 CD4016B 是一款 CMOS 四雙向開關，具有出色的性能和廣泛的應用場景。下面將詳細介紹它的特點、應用、規格等方面的內容。

文件下載：cd4016b.pdf

一、CD4016B 的顯著特性

1. 電壓與電阻性能

• CD4016B 支持 20V 數字或 ±10V 峰 - 峰切換，能適應多種電壓環境。在 15V 工作電壓下，典型導通電阻為 280Ω，且在 15V 信號輸入范圍內，開關導通電阻匹配度在 10Ω 以內（典型值），這使得信號傳輸過程中的損耗更小，信號質量更穩定。
• 例如，在一些對信號精度要求較高的模擬電路中，這種低且匹配度高的導通電阻能有效減少信號失真，確保信號的準確傳輸。

2. 輸出與線性特性

• 該開關具有高的開/關輸出電壓比，在 (f{is } = 10 kHz)、(R{L} = 10 kΩ) 條件下，典型值可達 65dB，能清晰地區分開關的導通和截止?fàn)顟B(tài)。
• 同時，它還具備高度的線性度，在 (f{is } = 1 kHz)、(V{is } = 5 ~V{p - p})、(V{DD}-V{SS}=10V)、(R{L}=10kΩ) 時，失真率典型值小于 0.5%，這對于需要處理線性信號的應用非常重要，如音頻信號處理電路。

3. 低泄漏與高阻抗特性

• CD4016B 的關態開關泄漏極低，在 (V{DD} - V{SS} = 18V)、(T_{A} = 25^{circ}C) 時，典型值為 100pA，這意味著在開關關閉時，幾乎沒有電流泄漏，從而有效降低了功耗和偏移電流，提高了電路的穩定性。
• 其控制輸入阻抗極高，典型值為 (10^{12}Ω)，控制電路與信號電路相互隔離，減少了控制信號對信號電路的干擾，增強了電路的抗干擾能力。

4. 低串?dāng)_與頻率響應特性

• 開關之間的串?dāng)_很低，在 (f{is } = 0.9MHz)、(R{L} = 1 kΩ) 時，典型值為 - 50dB，這能避免不同開關通道之間的信號相互干擾，適用于多通道信號切換的應用場景。
• 開關導通時的頻率響應典型值為 40MHz，能滿足較高頻率信號的切換需求，在高頻電路設計中具有一定的優勢。

二、CD4016B 的廣泛應用

1. 信號切換與復用

• 在模擬信號和數字信號的切換與復用方面，CD4016B 表現出色。它可以用于模擬信號的多路選擇，將不同的模擬信號按照需要切換到輸出端；也可用于數字信號的切換，實現數字電路中不同信號源的選擇。
• 例如，在數據采集系統中，通過 CD4016B 可以切換不同的傳感器信號，實現對多個傳感器數據的采集。

2. 調制與解調

• 在調制器的靜噪控制和解調器的斬波應用中，CD4016B 能發揮重要作用。它可以根據控制信號對調制信號進行開關控制，實現靜噪功能；在解調器中，通過斬波操作將信號進行處理，提高解調的效率和準確性。

3. 數模轉換與控制

• 在模擬 - 數字和數字 - 模擬轉換過程中，CD4016B 可用于信號的選擇和切換，確保轉換過程的順利進行。同時，它還能實現對頻率、阻抗、相位和模擬信號增益的數字控制，為電路的數字化控制提供了便利。

三、CD4016B 的詳細規格

1. 絕對最大額定值

• 該開關的電源電壓 (V{DD} - V{SS}) 最大值為 20V，(V{DD}) 范圍為 - 0.5V 到 20V，(V{SS}) 范圍為 - 20V 到 0.5V。邏輯控制輸入引腳電流 (I{SEL}) 或 (I{EN}) 范圍為 - 30mA 到 30mA，源極或漏極電壓 (V{S}) 或 (V{D}) 范圍為 (V{SS} - 0.5V) 到 (V{DD} + 0.5V)，源極或漏極連續電流 (I{S}) 或 (I{D}(CONT)) 范圍為 - 20mA 到 20mA。
• 這些額定值規定了 CD4016B 在正常工作時所能承受的最大電壓和電流，在設計電路時必須嚴格遵守，否則可能會導致器件損壞。

2. ESD 額定值

• 該開關的人體模型（HBM）靜電放電額定值為 ±500V，帶電設備模型（CDM）靜電放電額定值為 ±1500V。這表明 CD4016B 具有一定的抗靜電能力，但在實際使用中，仍需采取適當?shù)撵o電防護措施，以避免靜電對器件造成損壞。

3. 推薦工作條件

• 推薦的電源電壓差 (V{DD} - V{SS}) 范圍為 3V 到 18V，(V{DD}) 范圍為 3V 到 18V，信號路徑輸入/輸出電壓 (V{S}) 或 (V{D}) 范圍為 (V{SS}) 到 (V{DD})，地址或使能引腳電壓 (V{SEL}) 或 (V{EN}) 范圍為 0V 到 (V{DD})，源極或漏極連續電流 (I{S}) 或 (I{D}(CONT)) 范圍為 - 10mA 到 10mA，環境溫度 (T_{A}) 范圍為 - 55°C 到 125°C。
• 在這些推薦條件下工作，CD4016B 能發揮最佳性能，同時也能保證器件的可靠性和穩定性。

4. 熱信息

• 不同封裝形式的 CD4016B 具有不同的熱性能參數。例如，PDIP 封裝的結 - 環境熱阻 (R{θJA}) 為 93.7°C/W，SOIC 封裝的結 - 環境熱阻 (R{θJA}) 為 109.7°C/W。了解這些熱信息對于合理設計散熱方案、確保器件在正常溫度范圍內工作非常重要。

5. 電氣特性

• 電氣特性包括靜態電流、導通電阻、總諧波失真、截止頻率、泄漏電流等多個方面。例如，在不同的電源電壓和溫度條件下，靜態電流 (I{DD}) 會有所不同；導通電阻 (r{ON}) 也會隨著電源電壓和溫度的變化而變化。
• 這些電氣特性是評估 CD4016B 性能的重要指標，在設計電路時需要根據具體的應用需求進行合理選擇和優化。

四、CD4016B 的封裝與支持信息

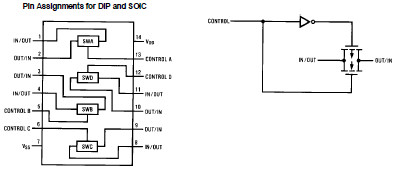

1. 封裝形式

• CD4016B 提供多種封裝形式，包括 14 引腳的陶瓷雙列直插封裝（F3A 后綴）、塑料雙列直插封裝（E 后綴）、小外形封裝（M、MT、M96 和 NSR 后綴）以及薄收縮小外形封裝（PW 和 PWR 后綴）。不同的封裝形式適用于不同的應用場景和安裝要求，工程師可以根據實際情況進行選擇。

2. 文檔支持

• TI 為 CD4016B 提供了豐富的文檔支持，包括數據手冊、修訂歷史等。用戶可以通過 ti.com 網站獲取這些文檔，并注冊接收文檔更新通知。此外，TI E2E? 支持論壇也是工程師獲取快速、準確答案和設計幫助的重要渠道。

五、總結與思考

CD4016B 作為一款性能出色的 CMOS 四雙向開關，具有多種優秀特性和廣泛的應用場景。在電子電路設計中，合理選擇和使用 CD4016B 可以提高電路的性能和可靠性。然而，在實際應用中，我們也需要注意其額定值和工作條件，采取適當?shù)姆雷o(hù)措施，以確保器件的正常工作。同時，隨著電子技術的不斷發展，我們可以思考如何進一步挖掘 CD4016B 的潛力，將其應用于更多新穎的電路設計中。例如，在物聯網、人工智能等新興領域，CD4016B 是否能發揮新的作用呢？這值得我們進一步探索和研究。
