1. 車輛檢測簡介

車輛檢測是一種基于深度學習的對人進行檢測定位的目標檢測，能廣泛的用于園區管理、交通分析等多種場景，是違停識別、堵車識別、車流統計等多種算法的基石算法。

本車輛檢測算法在數據集表現如下所示：

基于EASY-EAI-Nano-TB硬件主板的運行效率：

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment
./run.sh

2.2 源碼下載

在EASY-EAI編譯環境下創建存放源碼倉庫的管理目錄：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

通過git工具，在管理目錄內克隆遠程倉庫

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

2.3 模型部署

要完成算法Demo的執行，需要先下載車輛檢測算法模型。

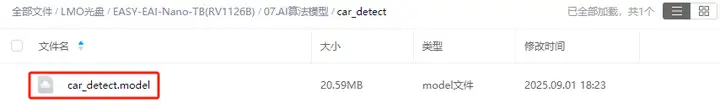

百度網盤鏈接為：https://pan.baidu.com/s/11t903AfO1M3AfPsw7uRriw?pwd=1234 （提取碼：1234 ）。

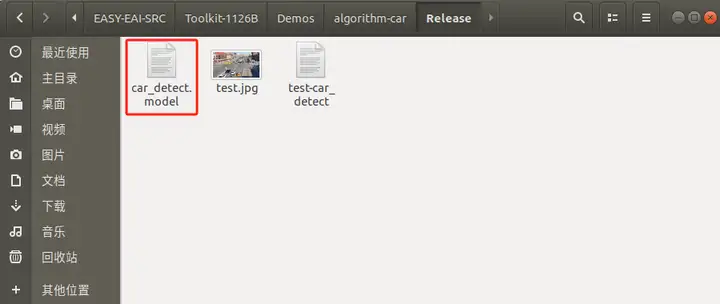

同時需要把下載的車輛檢測算法模型復制粘貼到Release/目錄：

2.4 例程編譯

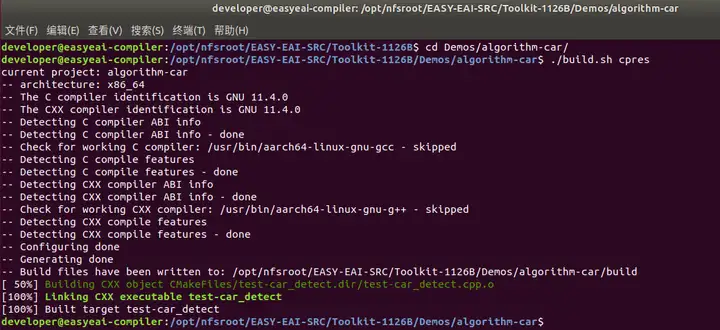

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/algorithm-car/
./build.sh cpres

注：

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持/mnt掛載。

* 若build.sh腳本帶有cpres參數，則會把Release/目錄下的所有資源都拷貝到開發板上。

2.5 例程運行及效果

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata/Demo/algorithm-car/

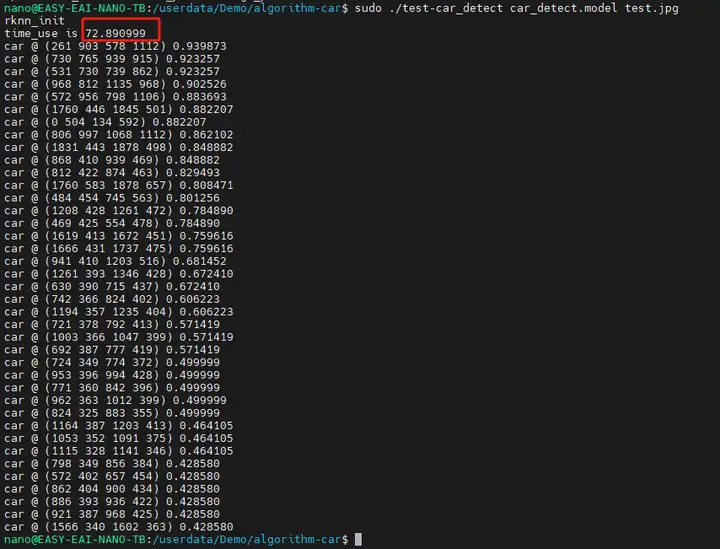

運行例程命令如下所示：

sudo ./test-car_detect car_detect.model test.jpg

在EASY-EAI編譯環境可以取回測試圖片:

cp /mnt/userdata/Demo/algorithm-car/result.jpg .

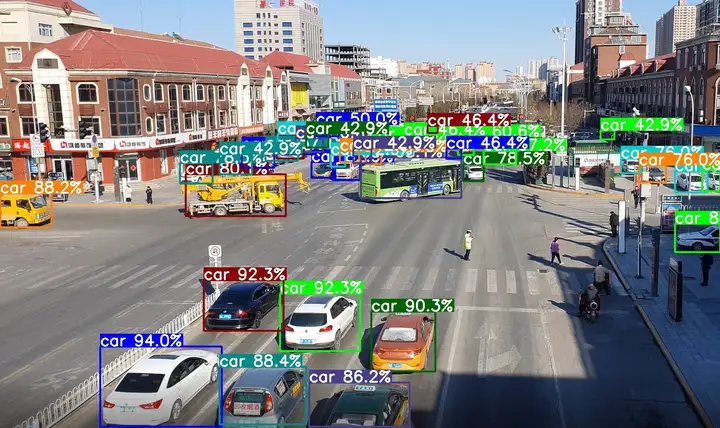

結果圖片如下所示：

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. 車輛檢測API說明

3.1 引用方式

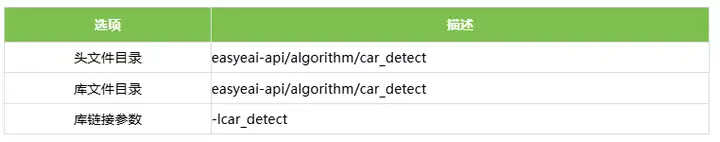

為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

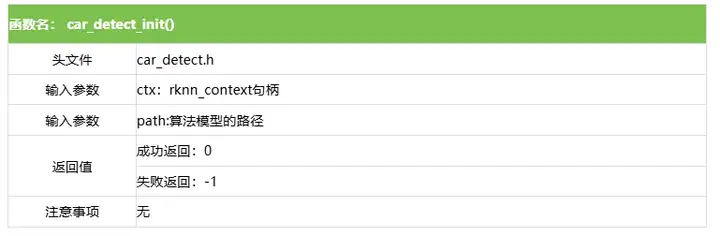

3.2 車輛檢測初始化函數

車輛檢測初始化函數原型如下所示。

int car_detect_init(rknn_context *ctx, const char * path)

具體介紹如下所示。

3.3 車輛檢測運行函數

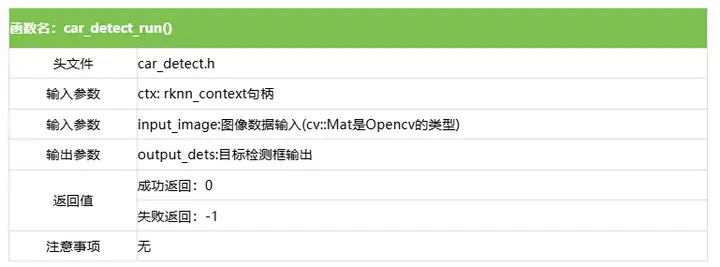

車輛檢測運行函數car_detect_run原型如下所示。

int car_detect_run(rknn_context ctx, cv::Mat input_image, person_detect_result_group_t *detect_result_group)

具體介紹如下所示。

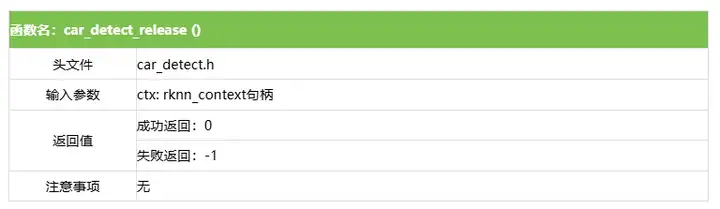

3.4 車輛檢測釋放函數

車輛檢測釋放函數原型如下所示。

int car_detect_release(rknn_context ctx)

具體介紹如下所示。

4. 車輛檢測算法例程

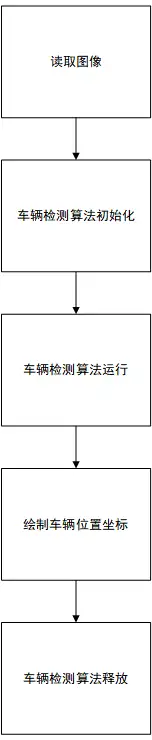

例程目錄為Demos/algorithm-car/test-car_detect.cpp，操作流程如下。

參考例程如下所示。

#include
#include
#include
#include "car_detect.h"

using namespace cv;
using namespace std;

static Scalar colorArray[10]={
    Scalar(255, 0, 0, 255),
    Scalar(0, 255, 0, 255),
    Scalar(0,0,139,255),
    Scalar(0,100,0,255),
    Scalar(139,139,0,255),
    Scalar(209,206,0,255),
    Scalar(0,127,255,255),
    Scalar(139,61,72,255),
    Scalar(0,255,0,255),
    Scalar(255,0,0,255),
};

int plot_one_box(Mat src, int x1, int x2, int y1, int y2, char *label, char colour)
{
    int tl = round(0.002 * (src.rows + src.cols) / 2) + 1;
    rectangle(src, cv::Point(x1, y1), cv::Point(x2, y2), colorArray[(unsigned char)colour], 3);

    int tf = max(tl -1, 1);

    int base_line = 0;
    cv::Size t_size = getTextSize(label, FONT_HERSHEY_SIMPLEX, (float)tl/3, tf, &base_line);
    int x3 = x1 + t_size.width;
    int y3 = y1 - t_size.height - 3;

    rectangle(src, cv::Point(x1, y1), cv::Point(x3, y3), colorArray[(unsigned char)colour], -1);
    putText(src, label, cv::Point(x1, y1 - 2), FONT_HERSHEY_SIMPLEX, (float)tl/3, cv::Scalar(255, 255, 255, 255), tf, 8);
    return 0;
}

int main(int argc, char **argv)
{
	if (argc != 3)
    {
        printf("%s \n", argv[0]);
        return -1;
    }

    const char *model_path = argv[1];
    const char *image_path = argv[2];

	/* 參數初始化 */
	detect_result_group_t detect_result_group;

	/* 算法模型初始化 */
	rknn_context ctx;
	car_detect_init(&ctx, model_path);

	/* 算法運行 */
	cv::Mat src;
	src = cv::imread(image_path, 1);

	struct timeval start;
	struct timeval end;
	float time_use=0;

	gettimeofday(&start,NULL);

	car_detect_run(ctx, src, &detect_result_group);

	gettimeofday(&end,NULL);
	time_use=(end.tv_sec-start.tv_sec)*1000000+(end.tv_usec-start.tv_usec);//微秒
	printf("time_use is %f\n",time_use/1000/10);

	/* 算法結果在圖像中畫出并保存 */
	// Draw Objects
	char text[256];
	for (int i = 0; i < detect_result_group.count; i++)
	{

		detect_result_t* det_result = &(detect_result_group.results[i]);
		if( det_result->prop < 0.4)
		{
			continue;
		}

		sprintf(text, "%s %.1f%%", det_result->name, det_result->prop * 100);
		printf("%s @ (%d %d %d %d) %f\n", det_result->name, det_result->box.left, det_result->box.top,
			   det_result->box.right, det_result->box.bottom, det_result->prop);
		int x1 = det_result->box.left;
		int y1 = det_result->box.top;
		int x2 = det_result->box.right;
		int y2 = det_result->box.bottom;
		/*
		rectangle(src, cv::Point(x1, y1), cv::Point(x2, y2), cv::Scalar(255, 0, 0, 255), 3);
		putText(src, text, cv::Point(x1, y1 + 12), cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0, 0, 0));
		*/
		plot_one_box(src, x1, x2, y1, y2, text, i%10);
	}

	cv::imwrite("result.jpg", src);

	/* 算法模型空間釋放 */
	car_detect_release(ctx);

	return 0;
}
