隨著物聯網技術成熟以及消費電子對無線交互要求不斷提升，藍牙模塊已成為連接終端設備與智能終端（如手機、平板、智能網關）最常用的短距離無線通信方案之一。在傳統體育器材邁向智能化的過程中，通過藍牙實現數據采集、控制指令交互和多媒體交互是核心技術路徑。

一、智能運動器材為何需要藍牙無線通信

智能運動器材的核心價值在于數據采集、設備控制和用戶體驗提升。具體技術需求包括：

實時運動參數采集與上傳

設備控制指令的無線傳輸

與用戶智能終端（APP）同步訓練計劃

音樂或語音提示等交互媒體服務

這些功能對無線通信提出三大基礎要求：

低功耗：電池供電終端需長期運行且不頻繁維護

穩定：運動過程中數據丟包或連接中斷會直接影響用戶體驗

兼容性強：支持常見智能終端（Android、iOS）快速配對和協議適配

在短距離無線技術中，**藍牙低功耗（BLE）和藍牙雙模（BR/EDR + BLE）**通信是最符合上述需求的技術路線

二、藍牙協議技術結構概述

1、BLE（Bluetooth Low Energy）

BLE 是針對低功耗場景設計的無線協議，具有如下技術特性：

事件驅動連接機制，避免長時間通信激活，降低功耗

GATT 數據模型，通過服務（Service）和特征值（Characteristic）定義通信數據結構，便于建立統一數據格式

低激活時間，支持快速連接與數據傳輸

BLE 非常適合周期性數據采集、斷續通信型應用，例如運動參數上報、狀態監控等。BLE 連接可在數據收集完成后自動進入省電狀態。

2、藍牙雙模（BR/EDR + BLE）

雙模藍牙在 BLE 基礎上同時支持 BR/EDR（Basic Rate / Enhanced Data Rate） 協議，適用于同時需要：

高速數據傳輸

音頻流傳輸（如 A2DP、HFP 音頻協議）

兼容傳統藍牙設備（比如老款藍牙音箱/耳機）

雙模方案可以在一個模塊中實現控制數據通信與高帶寬多媒體傳輸，對于希望在運動器材中加入音頻功能或復雜控制邏輯的終端非常適合。

如圖所示，通過APP記錄數據，并且對數據進行分析，提供給用戶參考制定科學的運動計劃，那么如何實現運動器材與手機APP的通信呢?

三、典型產品技術案例解析

以下結合 FSC-BT691 和 FSC-BT1026 兩款藍牙模塊，從技術指標與應用能力層面對比解析。

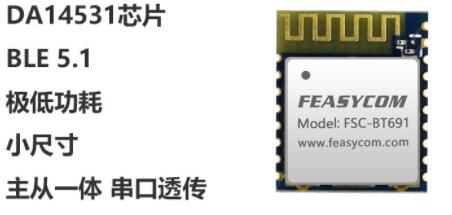

1. FSC-BT691：低功耗 BLE 藍牙模塊

FSC-BT691 是一款針對低功耗藍牙通信的模塊，適合運動器材和傳感設備等對功耗敏感、以數據傳輸為主的系統。

核心技術參數

藍牙版本：BLE 5.1

協議棧：GATT 數據通信

工作頻段：2.402–2.480 GHz

通信接口：UART、SPI、I2C 等

典型應用：數據同步至智能 APP

技術亮點說明

BLE 5.1 支持：相較于早期 BLE 版本，5.1 對定向廣播與通道選擇優化，可以提升抗干擾性和定位能力。

多通信接口：UART 適合與主控 MCU 通信；SPI 和 I2C 可直接與傳感器數據采集單元交互。

內置協議棧：模塊直接運行協議棧，外部 MCU 只需通過串口指令控制通信行為。

典型通信流程

電源初始化模塊

模塊進行 BLE 廣播（Advertising）

智能終端掃描并建立連接

進行 GATT 數據讀寫交互

數據完成后斷開連接進入省電狀態

這種流程可保證運動數據周期性錄入后迅速進入低功耗睡眠模式，延長系統續航。

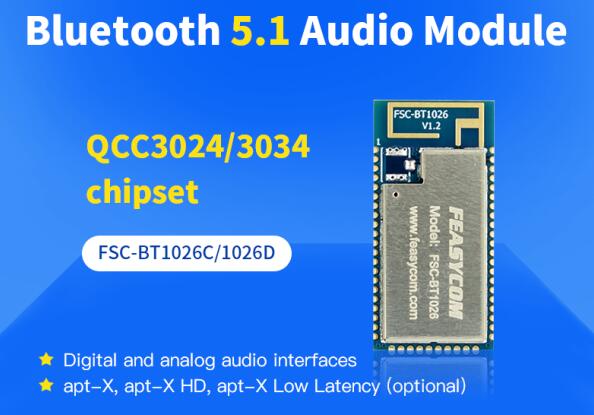

2. FSC-BT1026：支持藍牙音頻與數據雙模模塊

定位與適用場景

FSC-BT1026 是基于高通芯片的雙模藍牙模塊，可同時實現數據交互和音頻傳輸。其典型適用于需要在運動場景中支持音頻播放（如語音引導、音樂播放）以及運動參數同步的設備。

技術特性

支持經典藍牙 BR/EDR + BLE

支持音頻協議（如 A2DP / AVRCP 等）

兼容主流智能終端

應用邏輯說明

在運動器材系統中，可將雙模模塊用于：

BLE 通信通道：傳輸運動參數、控制指令

BR/EDR 音頻通道：播放用戶音樂、語音引導提示

此能力對于增強用戶互動性非常關鍵，尤其在高端器材中常作為標配方案。

3. FSC-BT986：通用雙模數傳擴展模塊案例

作為與原文類似技術路線的另一產品，FSC-BT986 支持雙模通信及高速串口透傳等協議，其參數示例如下：

藍牙版本：Bluetooth 5.2（BR/EDR + BLE）

數據速率：250 kbps / 1 Mbps / 2 Mbps / 3 Mbps

接收靈敏度：約 -95 dBm

通信接口：UART、I2C 等

支持 GATT、SPP、HID 等協議

工作電流典型值約 5 mA

支持 OTA 升級與固件定制開發

這樣一款雙模數傳模塊不僅適合消費類運動器材，也適用于工業、醫療信號交互、控制終端設備等領域。

四、運動器材藍牙方案的技術實現細節

在實際開發中，工程師通常需要關注以下技術實現點：

1. 通信協議選擇

GATT Service 設計：為運動數據、設備控制建立統一數據模型

串口透傳模式：通過 UART AT 指令簡化主控與模塊的數據交互邏輯

2. 天線與射頻設計

模塊自帶 PCB 天線或支持外接天線，提高通信距離及信噪比

射頻匹配設計需遵循 PCB 設計規范，以保障發射與接受性能

3. 低功耗策略

充分利用 BLE 睡眠機制降低系統平均功耗

設計合理的廣播間隔與連接間隔，以平衡響應速度與能耗

4. 兼容性與安全性

確保 BLE 配對兼容 Android / iOS

使用加密協議與安全配對策略防止未授權訪問

五、典型智能運動器材應用架構

結合上述藍牙模塊技術，可構建如下工業級無線架構：

主控 MCU + BLE 模塊
MCU 采集運動參數，將數據發送至模塊，再由模塊與手機 App 交互。

雙模模塊復合功能架構
雙模模塊承擔數據與音頻通信角色，主控 MCU 僅負責核心控制邏輯，提高模塊可配置性。

云端擴展與大數據分析
手機端接收數據后可同步至云端實現運動行為分析與遠程監控。

六、總結

藍牙技術在智能設備中因其低功耗、高兼容與靈活協議棧支持而成為首選短距離無線方案。在智能運動器材場景中：

低功耗 BLE 模塊適合核心數據通信需求

雙模藍牙模塊適合復合通信（如音頻 + 數據）

技術選型應結合協議需求、功耗預算及接口能力
