開關芯片的核心工作原理是通過高頻開關動作（如MOSFET的導通/截止）和脈寬調制（PWM）技術，實現電能的高效轉換與電壓調節。其核心流程包括：輸入電壓被斬波為高頻脈沖→能量存儲于電感/變壓器→釋放能量并濾波輸出穩定電壓，通過反饋閉環動態調整占空比維持輸出穩定。??

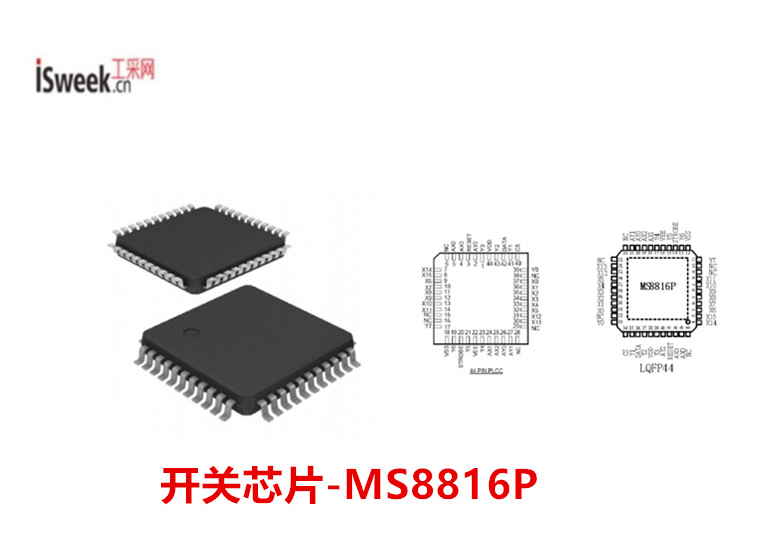

開關芯片-MS8816P

工采網代理的MS8816/MS8816P是一款采用先進的制造工藝，功耗低，可靠性高，隔離度好的開關芯片。該電路包含8×16個模擬開關陣列，7到128個地址譯碼和鎖存電路。通過不同的地址信號，可以對128個開關尋址。DATA端口輸入邏輯電平“1”或“0”，可對模擬開關打開或關閉。模擬信號范圍從VDD到VEE。還可以通過芯片CS，允許對芯片開關陣列擴展。

MS8816/MS8816P是一個8×16模擬開關矩陣電路。開關矩陣是Y方向8列，X方向16行。當開關斷開時，模擬開關陣列相應X行和Y行之間實現相對的隔離；當開關接通時，X行和Y行之間相連。

控制寄存器由一個128位可寫RAM組成，其位數可通過地址輸入線（AX0-AX3,AY0-AY2）來選擇。數據由DATA端口寫入到存儲器。當STROBE和CS輸入為高電平時，不同的數據可以寫入DATA端口，在STROBE下降沿，數據被鎖存，為確保有效寫入，在下降沿前數據端口必須保持穩定。當邏輯“1”寫入存儲單元時，就把相應的交叉點開關導通；當邏輯“0”寫入存儲單元時，就把相應的交叉點開關斷開。

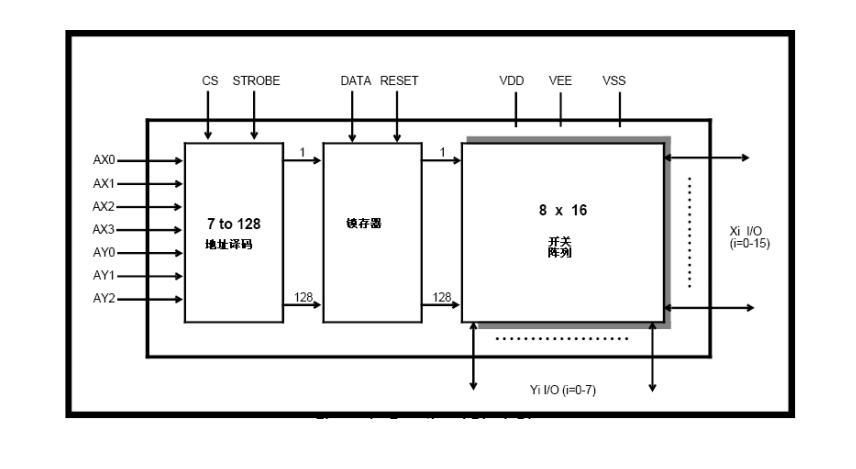

芯片系統框圖：

芯片系統框圖

開關芯片 - MS8816P的特性：

內含控制鎖存器，地址譯碼

很短的建立時間和保持時間

寬電壓范圍：4.5V～13.2V

12Vpp模擬信號

Ron較大65Ω@VDD=12V,25℃

⊿Ron≤10Ω@VDD=12V,25℃

低失真，全CMOS開關

小的饋通和串?dāng)_

獨立的模擬數字參考電壓源

開關芯片 - MS8816P的應用：

按鍵系統

PBX系統

模擬/數字多路開關

音頻/視頻開關

移動設備

測試設備
