激光焊接機憑借其高精度與低熱輸入的特點，已成為焊接斜管封片這類復雜薄壁結構件的理想選擇。斜管封片組件常見于熱交換器、冷凝器等設備中，其核心要求在于實現眾多斜向排列的細管與封片間形成均勻、牢固且密封性極佳的連接。激光焊接能夠精準地完成這種密集接頭的連接任務，有效控制變形并保證長期使用的可靠性。下面來看看激光焊接機在焊接斜管封片的工藝流程。

激光焊接機在焊接斜管封片的工藝流程：

1.整個工藝流程始于精密的準備工作。斜管與封片多采用不銹鋼、銅合金或鈦合金等材料。焊接前，必須對管端與封片孔口進行徹底的清潔，去除油脂、氧化物及毛刺，確保待焊表面呈現金屬本色。清潔后的斜管需精確插入封片對應的斜孔中，保持規定的伸出長度與周向間隙。通常使用專用裝配夾具或自動化定位平臺，確保所有管子在三維空間上的位置與角度完全一致，這是實現批量自動化焊接的基礎。

2.隨后是焊接工藝參數的設定與優化。鑒于斜管封片焊接具有接頭數量多、管壁薄、空間角度復雜的特點，參數設定尤為關鍵。需要根據管材與封片的材質、厚度以及管徑，綜合確定激光功率、脈沖頻率與波形、光束聚焦直徑、焊接速度及離焦量。通常采用較低的線性熱輸入，以防止燒穿薄壁管材。保護氣體的類型、流量及吹送角度需專門設計，確保對每個斜向接頭形成有效保護，避免氧化。

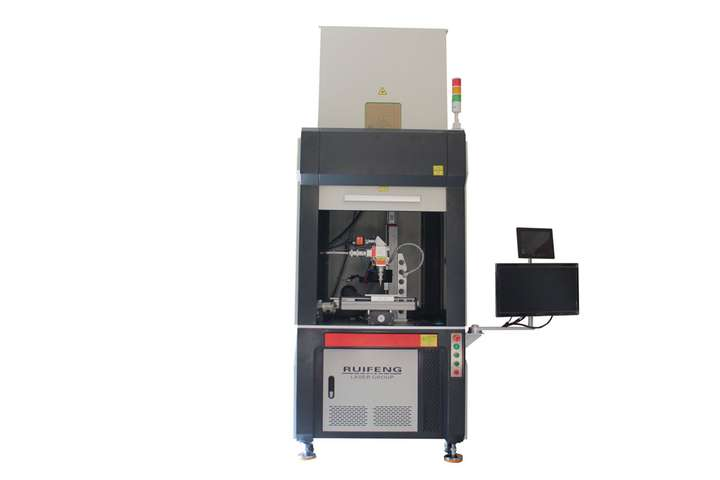

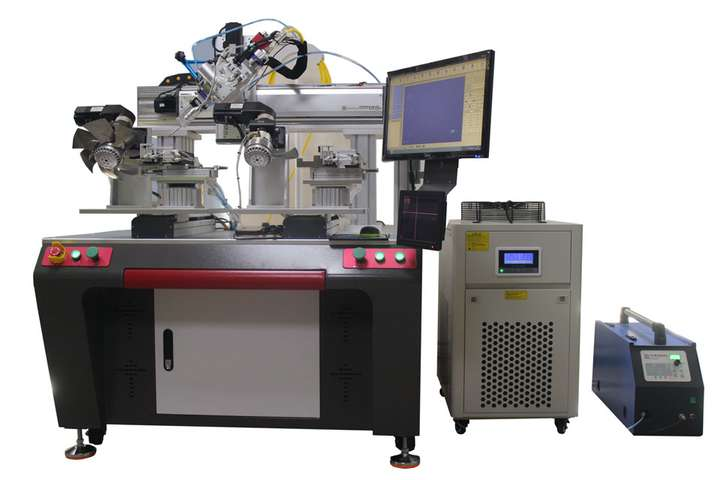

3.焊接過程由高度自動化的激光加工系統完成。該系統通常集成多軸聯動機械手與精密旋轉工作臺。焊接時，激光頭根據預設程序，沿著每一根斜管與封片孔的交匯軌跡進行運動，激光束聚焦于管壁與封片的接合根部。能量瞬間使局部金屬熔化并形成熔池，通過精確控制光束的移動，在管子周圍形成連續、均勻的環形焊縫。由于熱輸入集中且快速，焊縫窄而深，熱影響區極小，從而將封片的整體變形和管子的內徑收縮控制在最低限度。

4.焊接結束后，組件在自然或受控條件下冷卻。對于某些有特殊要求的材料組合，可能需要進行消除應力的熱處理。冷卻后首先進行外觀初檢，通過觀察或光學設備檢查所有環形焊縫的連續性、均勻性，排查是否存在明顯的凹陷、咬邊或表面裂紋。

5.質量檢驗是確認焊接成功的關鍵環節。外觀檢查后，需進行嚴格的密封性測試，通常采用氦質譜檢漏或壓力測試，確保每一根管子的焊縫在規定的壓力下無泄漏。對于核心部件，還需進行無損檢測，如對焊縫進行滲透檢測以發現表面開口缺陷，或采用超聲波檢測評估焊縫內部的熔合質量。有時會抽取樣本進行破壞性試驗，如切割剖開檢查焊縫橫截面的熔深與成形，或進行拉拔試驗測試其抗拉脫強度。

6.激光焊接技術應用于斜管封片焊接，其優勢十分突出。焊接接頭質量穩定一致，極大提升了設備的整體可靠性與壽命；焊接速度快，效率遠高于傳統手工焊接；自動化程度高，能完美復現復雜的空間軌跡；焊接變形微乎其微，保證了組件最終的尺寸精度與裝配性能。

以上就是激光焊接機在焊接斜管封片的工藝流程，激光焊接技術為斜管封片這類高要求組件的制造提供了精密可靠的連接方案。從精心的焊前裝配、細致的參數調試、自動化的軌跡焊接到全面的焊后驗證，整個工藝流程構成了一個嚴密的質量控制體系，確保最終產品滿足苛刻的工業應用標準。隨著自動化與智能化水平的提升，該技術在此類精密焊接領域的重要性將日益增強。
