WXZ196微機消諧，它可以有效的遏制由于鐵磁諧振而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故的發生。本裝置使用簡單方便，無需維護，抗干擾能力強，能迅速地消除各種頻率的鐵磁諧振，準確率高。

同時可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號，并配有通信接口把故障信息傳送至有關部門，實現遠動控制。該裝置可實時監測并顯示PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量，發生故障時可迅速啟動，并可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號；如是諧振故障，可迅速啟動消諧器件進行消諧；并配有通信接口把故障信息傳送至控制中心，實現遠動控制。

微機消諧裝置的常見故障及其成因分析如下：

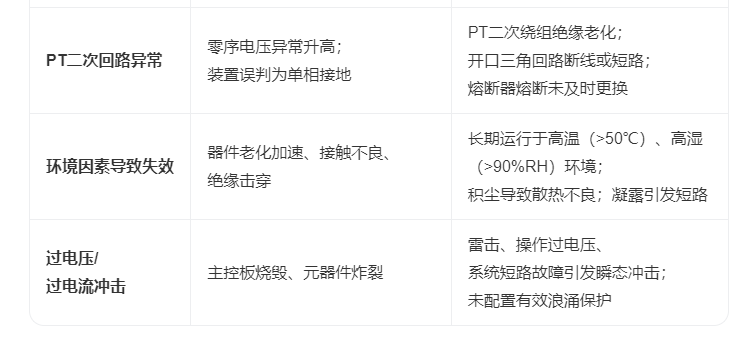

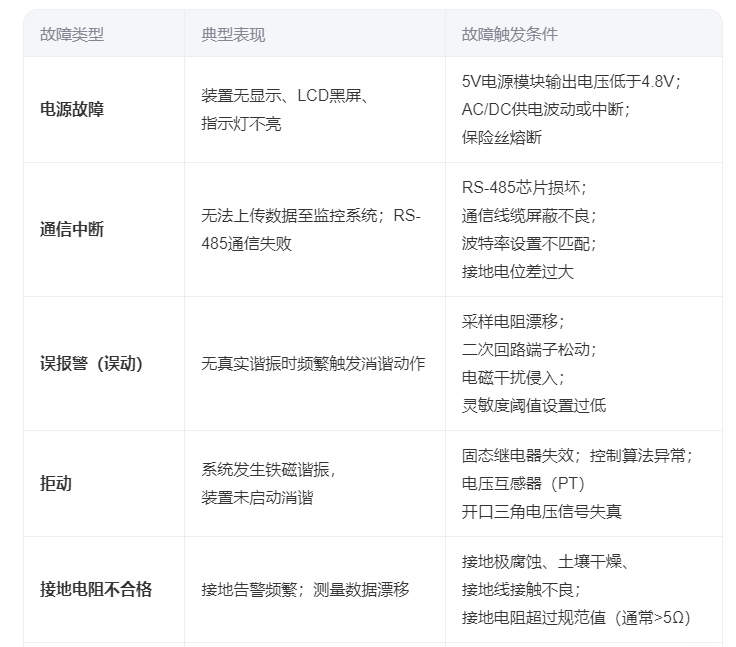

一、核心故障類型與表現現象?

二、關鍵成因深度分析?
硬件層面?：
電容器容值隨時間衰減、電阻器開路、固態繼電器壽命耗盡（尤其在頻繁動作場景下）是主要老化失效模式。部分廠商產品因選材等級不足，在華北地區冬季低溫（如保定-15℃）環境下易出現焊點脆裂。

軟件與參數層面?：
消諧閾值、采樣周期、濾波算法參數若未根據現場PT變比與系統電容參數校準，極易導致誤判。部分運維人員為減少報警，盲目調低靈敏度，反而掩蓋真實諧振風險。

電磁干擾（EMI）?：
通信線與高壓電纜同溝敷設、未使用屏蔽雙絞線、未接地屏蔽層，會導致高頻噪聲耦合至采樣回路，引發“虛假諧振”信號。

系統設計缺陷?：
部分老舊裝置未配置過壓保護電路，當PT鐵芯深度飽和引發勵磁電流激增（可達額定值百倍）時，裝置自身電源或信號調理電路易被反向沖擊損壞。

三、行業標準與技術依據?
裝置抗干擾性能需滿足 ?GB/T 14598.9?（輻射電磁場）、?GB/T 14598.10?（快速瞬變脈沖群）、?GB/T 14598.13?（衰減振蕩波）中Ⅲ級嚴酷度要求。
電源輸入范圍：AC220V±20% 或 DC220V±10%，功耗≤30W。
通信接口：標準RS-485，波特率1200～9600bps可調。
工作環境：溫度-20℃～+50℃，濕度≤90%（無凝露）。
四、典型故障處理流程（運維指導）?
初步排查?：

使用萬用表檢測5V電源輸出是否正常
檢查RS-485端子接線是否松動、屏蔽層是否接地
查看裝置歷史記錄，確認是否為重復性誤報
靈敏度調整?：

按廠家說明書調節電位器，原則“先高后低”，避免過度降低導致拒動
環境改善?：

清理裝置內部積塵，確保通風散熱
加裝防凝露加熱器（適用于河北保定等溫差大、濕度高的地區）
硬件更換?：

更換損壞的電源模塊、RS-485芯片或固態繼電器
檢查并更換老化PT二次電纜，確保絕緣電阻>10MΩ
